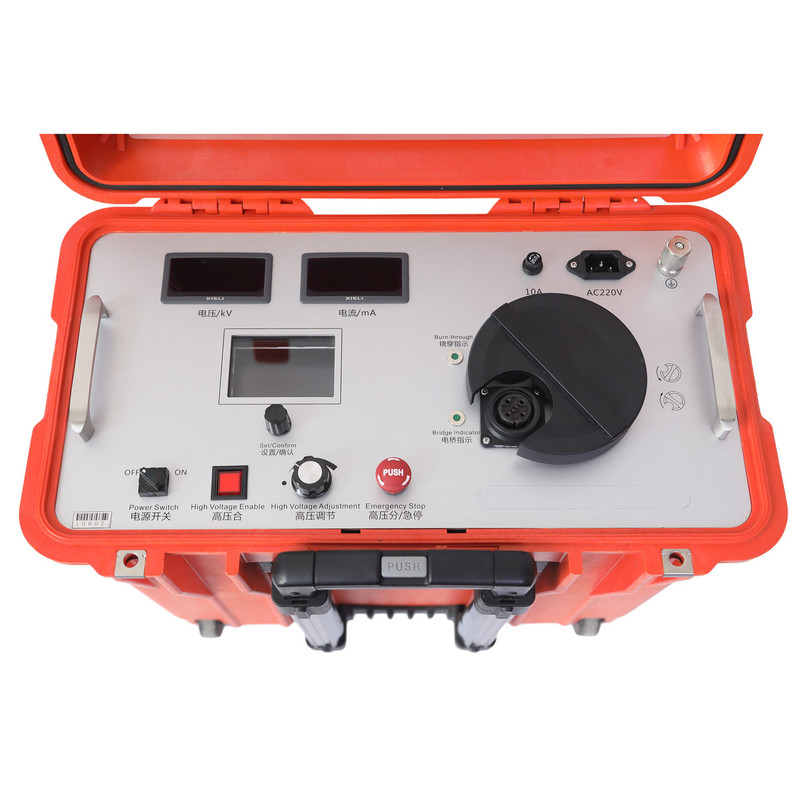

A ponte inteligente de localização de falhas de cabo XHSC-60Q, combina queima e ponte inteligente em um. A tensão nominal no modo de queima é de 60kV, a corrente de curto-circuito é de 600mA, o que pode rapidamente queimar falhas de alta resistência para baixa resistência. A corrente de trabalho nominal da ponte inteligente é de 600mA, o que melhora significativamente a precisão da localização de falhas. É especialmente adequado para a localização de falhas de isolamento de sistemas de cabos de alta tensão, grande seção e complexos, como a localização de falhas de isolamento de cabos complexos de alta tensão com terminal GIS e interconexão cruzada. A localização pode ser concluída rapidamente sem remover o interruptor GIS e a interconexão cruzada de curto-circuito.
A ponte inteligente de localização de falhas de cabo pode ser usada para localizar todas as falhas de isolamento e bainha de cabo, exceto algumas falhas de linha curta.
Características:
1. O equipamento adota fonte de alimentação chaveada para formar fonte de corrente constante de alta tensão, alta tensão e corrente estável.
2. O módulo de detecção de ponte é integrado com uma grande tela LCD em alto potencial. O botão de operação no painel está em potencial de terra e a ponte é operada através da haste de isolamento.
3. O cabo de medição especial de quatro núcleos feito sob medida para alta tensão com blindagem, a camada de blindagem trançada de malha de cobre é aterrada de forma confiável e segura de usar. O método de medição de resistência de quatro terminais evita o erro de resistência do chumbo.
4. A fonte de corrente constante de alta tensão e a ponte são integradas em uma caixa portátil de plástico com haste de tração. Alta tensão, leve, fácil de operar.
5. O método de ponte não tem ponto cego em comparação com o método de reflexão de onda, e é especialmente adequado para determinar os pontos de ruptura de cabos curtos e próximos às extremidades.
6. Alta tensão e alta corrente são especialmente adequadas para a localização de falhas de isolamento e bainha de sistemas de cabos de alta tensão complexos com grande comprimento e grande seção.
Parâmetros técnicos
| Modo de queima |
A tensão de saída |
0~60kV Contínuo ajustável |
| Corrente de curto-circuito no modo de queima |
400mA |
| Modelo de ponte |
A tensão de saída |
0~4kV Contínuo ajustável |
| Curto-circuito na ponte |
750mA |
| Tela LCD |
Tela colorida TFT de 3,5 polegadas |
| Precisão de posicionamento |
±(0,2%·L+1)m |
| Faixa de teste |
1~50000m |
| Teclado de operação |
Operação de uma tecla |
| A fonte de alimentação |
220V AC±10%,50Hz(60Hz) |
| potência |
2kVA, fonte de alimentação do gerador (maior que 2kW) |
| peso |
29kg |
| Dimensões (comprimento × largura × altura) |
30cm´46cm´50cm |
| Temperatura de operação |
-10ºC~+55ºC |
LISTA DE EMBALAGEM
| número de série |
nome |
quantidade |
| 1 |
Corpo principal da ponte inteligente de localização de falhas de cabo |
1 |
| 2 |
Caixa de teste de ponte |
1 |
| 3 |
Fusível sobressalente (10A, 5×20) |
5 |
| 4 |
Pacote de acessórios |
1 |
| 5 |
Acessórios da bolsa de acessórios |
|
| 5.1 |
Cabo de teste de posicionamento de ponte |
1 |
| 5.2 |
Cabo de saída da fonte de queima |
1 |
| 5.3 |
Curto-circuito de baixa resistência para posicionamento de ponte |
1 |
| 5.4 |
Cabo curto especial para posicionamento de ponte |
1 |
| 5.5 |
Cabo de aterramento |
1 |
| 5.6 |
Cabo de aterramento da haste de descarga |
1 |
| 5.7 |
cabo de alimentação |
1 |
| 5.8 |
haste de descarga |
1 |
|
Acessórios opcionais |
|
|
Cabo de curto-circuito de baixa resistência de 10m
(pode ser usado para cabos de 110kV~220kV) |
1 |
|
Kit de quebra de cabo |
1 |
