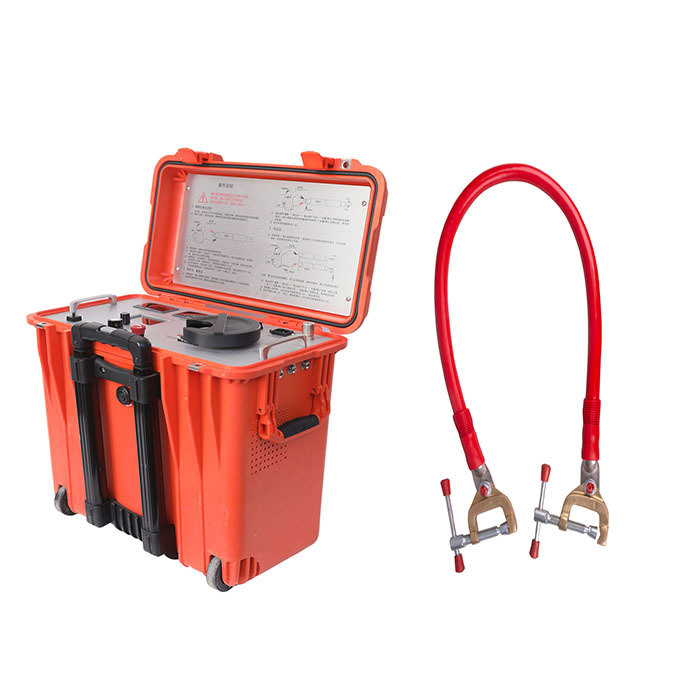

O XHSC-60Q combina recursos de queima e ponte inteligente. Ele tem uma tensão nominal de 60 kV e corrente de curto-circuito de 600 mA para queimar rapidamente falhas de alta resistência a baixa resistência.A ponte inteligente funciona a 600mA, melhorando a precisão da localização das falhas, é perfeito para localizar falhas de isolamento em cabos complexos de alta tensão com terminais GIS e interconexões cruzadas,permitindo a localização rápida sem remover o interruptor SIG ou as interconexões cruzadas.
A ponte de localização de falhas de cabo inteligente pode ser usada para localizar todas as falhas de isolamento e bainha de cabo, exceto algumas falhas de linha curta.
Características:
1O equipamento adota uma fonte de alimentação de comutação para formar uma fonte de corrente constante de alta tensão, alta tensão e corrente estável.
2O módulo de detecção da ponte é integrado com um grande ecrã LCD de alto potencial.O botão de operação no painel está no potencial de terra e a ponte é operada através da haste de isolamento.
3O cabo especial de medição de alta tensão de quatro núcleos feito sob medida com escudo, a camada de escudo trenzada de malha de cobre, é fixada a terra de forma fiável e segura de usar.O método de medição da resistência de quatro extremidades evita o erro da resistência ao chumbo.
4A fonte de corrente constante de alta tensão e a ponte estão integradas numa caixa de plástico portátil.
5O método de ponte não tem ponto cego em comparação com o método de reflexão de ondas e é especialmente adequado para determinar os pontos de ruptura de cabos curtos e perto das extremidades.
6A alta tensão e a alta corrente são especialmente adequadas para a localização de falhas no isolamento e na bainha de sistemas complexos de cabos de alta tensão com grande comprimento e grande secção.
Parâmetros técnicos
| Gravar através do modo |
Voltagem de saída |
0 ~ 60 kV Regulação contínua |
| Corrente de curto-circuito no modo de queima |
400 mA |
| Um modelo de ponte |
Voltagem de saída |
0 a 4 kVAjustável em contínuo |
| Corrente de curto-circuito na ponte |
750 mA |
| LCD A tela de exibição |
3.5 polegadas TFT tela colorida |
| Precisão de posicionamento |
± 0,2%·L+1) m |
| Intervalo de ensaio |
1 ~ 50000m |
| teclado de operação |
Uma operação chave |
| A fonte de alimentação |
220 V AC ± 10%, 50 Hz ((60 Hz) |
| potência |
2kVA, fonte de alimentação do gerador (superior a 2kW) |
| peso |
29 kg |
| Dimensões ( comprimento × largura × altura) |
30cm 46cm 50cm |
| Temperatura de funcionamento |
-10oC~+55oC |
Lista de embalagens
| Número de série |
nome |
Quantidade |
| 1 |
Localização da falha do cabo no corpo principal da ponte inteligente |
1 |
| 2 |
Caixa de ensaio de ponte |
1 |
| 3 |
Fusível de substituição (10A, 5×20) |
5 |
| 4 |
Pacote de acessórios |
1 |
| 5 |
Acessórios acessórios de sacos |
|
| 5.1 |
Linha de ensaio de posicionamento da ponte |
1 |
| 5.2 |
Combustível através da linha de saída da fonte |
1 |
| 5.3 |
Circuito curto de baixa resistência de posicionamento da ponte |
1 |
| 5.4 |
Cabos curtos especiais para posicionamento de pontes |
1 |
| 5.5 |
Cabos de aterragem dedicados |
1 |
| 5.6 |
Cabos de aterragem da haste de descarga |
1 |
| 5.7 |
cabo de alimentação |
1 |
| 5.8 |
barra de descarga |
1 |
|
Acessórios opcionais |
|
|
Linha de curto-circuito de baixa resistência de 10 m
(pode ser utilizado para cabos de 110 kV a 220 kV) |
1 |
|
Kit de fuga do cabo |
1 |
