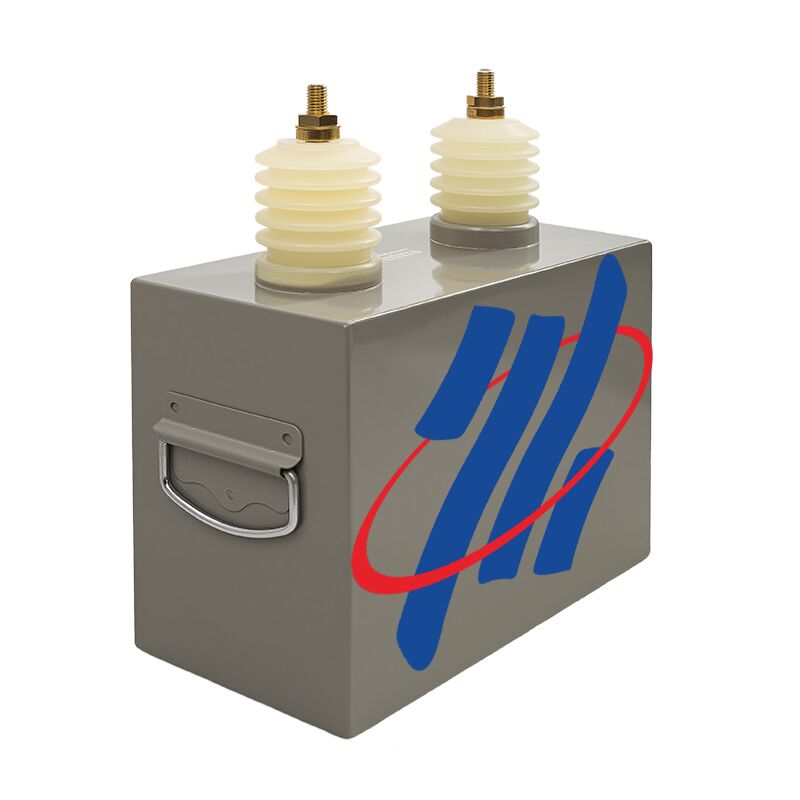

O XHCC-4/40Y é um condensador de armazenamento de energia de pulso: ele armazena a energia de carregamento de uma fonte de alimentação de pequena potência durante um determinado intervalo de tempo,e libera essa energia armazenada rapidamente dentro de um intervalo muito curto no momento em que é necessária, formando uma corrente de impacto forte e uma potência de impacto forte. É usado principalmente em teste de descarga de impulso de alta tensão, física de alta energia, circuitos de oscilação,prospecção geológica e outros campos.
Como funciona
Em uso, o condensador é carregado a partir de uma fonte de alimentação de pequena potência durante um intervalo de tempo controlável. Quando chega o momento da necessidade, a energia armazenada é liberada rapidamente em um intervalo muito curto,Então o condensador fornece uma corrente de impacto forte e uma potência de impacto forte para o circuito de descargaEssa liberação rápida e concentrada é o que o torna adequado para testes de descarga de impulso de alta tensão, física de alta energia, circuitos de oscilação e prospecção geológica.
Guia do número do modelo
Tomando o modeloXHCC-4/40YPor exemplo, o número descreve as duas classificações que mais importam no banco:
| 4 |
Capacidade nominal 4 μF |
| 40 |
Nível de tensão nominal 40 kV |
Especificações técnicas
| Tipo de produto |
Capacitor de armazenamento de energia por pulso |
| Modelo N.O. |
XHCC-4/40Y |
| Capacidade nominal |
4 μF |
| Nível de tensão nominal |
40 kV |
| Erro de capacitância |
± 5% |
| Temperatura ambiente |
-20 a +50 °C |
| Altitude |
≤ 2000 m (se superior a 2000 m, é explicado separadamente) |
| Aplicações |
Teste de descarga por impulso de alta tensão, física de alta energia, circuitos de oscilação, prospecção geológica |
Precauções e falhas comuns
Manusear e utilizar com cuidado
1É estritamente proibido bater ou colidir com o capacitor de pulso de alta tensão, caso contrário, o filme interno é facilmente danificado.
2. Ao utilizar condensadores de armazenamento de energia de pulso, leia as instruções e o conteúdo do rótulo do condensador para evitar a utilização de sobrevoltagem.
3. Durante o uso, preste atenção à tensão de resistência e à distância de segurança do fio de ligação.
4Após a conclusão do ensaio, a extremidade de alta tensão deve ser totalmente descarregada.
5Durante a utilização, se houver um som anormal no interior do condensador, recomenda-se parar de o utilizar, uma vez que existe o risco de danificação do isolamento interno.
6Se houver protuberâncias na casca do condensador, recomenda-se parar de utilizá-lo, pois existe o risco de deterioração do material interno e redução do isolamento.
Perguntas Frequentes
Q1. Para que é usado o XHCC-4/40Y? É um condensador de armazenamento de energia de pulso que armazena a energia de carga de uma fonte de alimentação de pequena potência durante um certo intervalo de tempo.Em seguida, libera essa energia rapidamente dentro de um intervalo muito curto para formar uma forte corrente de impacto e uma forte potência de impactoÉ utilizado principalmente em testes de descarga por impulso de alta tensão, física de alta energia, circuitos de oscilação e prospecção geológica.
Q2. O que significam os números no modelo XHCC-4/40Y? O número 4 representa a capacidade nominal, 4 μF, e o número 40 representa o nível de tensão nominal, 40 kV.
Q3. Quais são os limites do ambiente de trabalho e a precisão da capacitância? O intervalo de temperatura ambiente é de -20 °C a +50 °C e a altitude de trabalho é até 2000 m (se superior a 2000 m, é explicado separadamente).
Q4. Que precauções de segurança devem ser seguidas ao usá-lo? Não choque ou colide com o condensador de pulso de alta tensão, uma vez que isto pode danificar facilmente a película interna.e prestar atenção à tensão de resistência e à distância de segurança do fio de ligação durante o usoApós a conclusão do ensaio, a extremidade de alta tensão deve ser totalmente descarregada.
Q5. Quando devo parar de usar o capacitor? Pare de o utilizar se houver um som anormal no interior do condensador, uma vez que existe o risco de danificação do isolamento interno; e pare de o usar se houver protuberâncias na casca do condensador,Uma vez que existe um risco de deterioração do material interno e de redução do isolamento.
Construir um circuito de descarga de impulso que precise de um estágio de armazenamento de energia confiável?
Entre em contacto com a XZH TEST para obter aconselhamento sobre a configuração e um orçamento para o condensador de armazenamento de energia de pulso XHCC-4/40Y 40kV 4uF.
