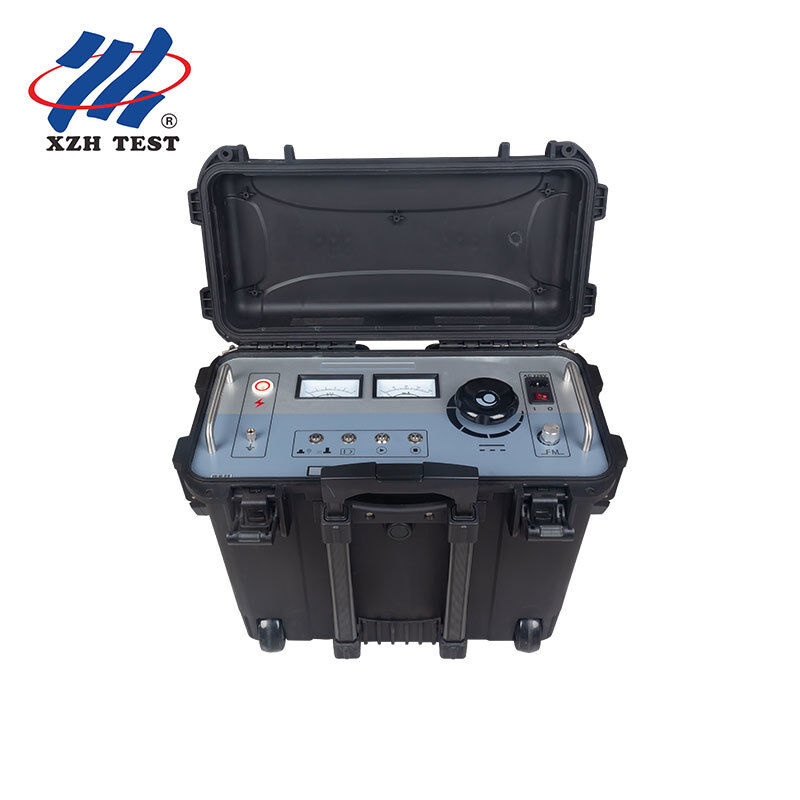

Pinpointer de Corrente de Falha na Capa Externa de Cabo de 10kV | XHHD523L

Pinpointer de Corrente de Falha na Capa Externa de Cabo de 10kV | XHHD523L

Detalhes do produto:
Lugar de origem: Xi'an
Marca: XZH TEST
Certificação: ISO CE
Número do modelo: XHHD523L
Informações detalhadas
Lugar de origem:
Xi'an
Marca:
XZH TEST
Certificação:
ISO CE
Número do modelo:
XHHD523L
Destacar:

High Light

Destacar:

Localizador de falha na capa externa de cabo de 10kV

,

Pinpointer de corrente de falha em cabo

,

Localizador de falha na capa por tensão de passo

Trading Information
Quantidade de ordem mínima:
1 unidade
Preço:
Negociável
Detalhes da embalagem:
Embalagem de madeira
Tempo de entrega:
5-8 dias úteis
Termos de pagamento:
T/T
Habilidade da fonte:
3000 unidades/ano
Descrição do produto
Localizador de Falhas na Bainha Externa de Cabos XHHG523L Visão Geral

A tensão de saída do localizador de falhas na bainha externa de cabos de alta tensão é de 10kV e abaixo, atendendo plenamente aos requisitos de teste de suportabilidade da bainha externa de cabos da norma nacional chinesa GB50150-2006, incluindo testes de aceitação e preventivos de bainhas externas de cabos adequadas para sistemas de ligação cruzada, bem como localização de falhas em bainhas externas de cabos. Ele encontra rápida e precisamente falhas de aterramento na bainha externa e perigos ocultos, como corrente de fuga excessiva em cabos de alta e extra-alta tensão de núcleo único e triplo de 10kV-500kV, e também pode realizar testes de suportabilidade de 5kV-10kV, 1 minuto, DC em bainhas externas de cabos de HDPE e PVC. É um instrumento dedicado essencial para a manutenção de equipamentos de cabos de unidades operacionais de cabos de alta e extra-alta tensão de núcleo único e triplo de 10kV-500kV, empresas de engenharia de cabos de extra-alta tensão e empresas de engenharia de transmissão e transformação de energia.

Para Quem se Destina (Público-Alvo)

O XHHG523L é posicionado para a etapa de localização e suportabilidade no local do trabalho na bainha externa do cabo — uma vez que a seção aproximada da falha é conhecida, ele é usado para localizar o ponto exato da falha na jaqueta e para realizar o teste de suportabilidade DC da jaqueta no local. Ele é projetado para equipes de serviço e manutenção de campo que trabalham diretamente em cabos de alta e extra-alta tensão de 10kV-500kV, para empresas de engenharia de cabos de extra-alta tensão e empresas de engenharia de transmissão e transformação de energia que realizam testes de aceitação e preventivos da jaqueta, e para proprietários de ativos de cabos e usuários industriais, ferroviários, de metrô e de subestações que mantêm suas próprias jaquetas de cabos de alta tensão. Ele é usado tanto em aplicações diretamente enterradas (método de tensão de passo) quanto em aplicações em túneis (método de corrente), bem como para testes de suportabilidade de jaqueta DC de 5kV-10kV, 1 minuto em jaquetas de HDPE e PVC. Ao contrário de outros instrumentos da mesma categoria, que combinam o alcance de falhas da jaqueta com testes de suportabilidade, este dispositivo é um localizador portátil dedicado: ele não possui seção de alcance de ponte e, em vez disso, foca na localização da falha de aterramento da jaqueta no local e na realização do teste de suportabilidade da jaqueta, em uma unidade portátil.

Recursos do Produto
Proteção automática contra sobrecorrente, sobretensão e superaquecimento.
Proteção de partida em zero para maior segurança e confiabilidade.
Design exclusivo de autodescarga: assim que a saída de alta tensão é cortada, sua própria alta tensão se torna zero.
Medidores de ponteiro duplo para corrente e tensão, intuitivos e claros.
Troca com uma tecla entre o modo de localização e o modo de suportabilidade, rápido e conveniente.
A faixa de teste não tem área cega.
A sensibilidade do receptor é ajustável, tornando a localização mais conveniente.
Interruptor de proteção contra sobrecorrente, conveniente para uso tanto no modo de suportabilidade quanto no modo de localização.
Especificações Técnicas
Item Especificação
Tensão de entrada AC 220V (±10%), 50Hz (±2Hz)
Tensão de saída 0~10kV (onda quadrada), ajustável
Corrente de saída 0~200mA
Capacidade de saída 2kVA
Ajuste de frequência Mín: 0,2Hz, Máx: 5Hz (faixa ajustável)
Princípio de Funcionamento

Função de localização: a fonte de alimentação AC 220V é submetida à retificação de onda completa para obter uma excelente conversão, transformando-a no sinal especial de alta potência necessário para identificação; este sinal é aplicado ao cabo a ser localizado através da linha de conexão, e o "método de tensão de passo" ou o "método de corrente" podem ser usados para localizar precisamente a falha do cabo.

Método de tensão de passo: se um cabo enterrado tiver uma falha de aterramento, o método de diferença de potencial pode ser usado para encontrar o ponto de falha. Uma tensão de teste é aplicada entre o ponto de teste do cabo defeituoso e o solo, de modo que um campo elétrico de distribuição concêntrico com o ponto de entrada se forme ao redor da entrada do cabo no solo. Não há diferença de potencial entre quaisquer pontos do mesmo raio neste campo, mas há uma diferença de potencial entre quaisquer dois pontos de raios diferentes, e quando o espaçamento entre os dois pontos é fixo, quanto mais próximos os dois pontos estiverem do centro, mais forte será a diferença de potencial. Movendo os dois pontos A e B gradualmente em direção ao centro, a diferença de potencial se torna zero quando o ponto de falha está exatamente no meio entre A e B; se o movimento continuar além do ponto de falha, a polaridade da diferença de potencial se inverte, portanto, mover para frente e para trás permite julgar com precisão o ponto de aterramento.

Método de corrente: se um cabo em túnel tiver uma falha de aterramento, as direções opostas de corrente antes e depois do ponto de falha podem ser usadas para encontrar o ponto de falha. Um sinal pulsado de alta tensão é aplicado ao cabo defeituoso para que o ponto de falha descarregue; as correntes antes e depois do ponto de falha terão polaridades opostas enquanto a corrente no ponto de falha é a menor. Uma garra receptora é usada para julgar a direção da corrente antes e depois do ponto de falha: prendendo a garra receptora no cabo, a caixa receptora indica uma direção, e se o movimento continuar além do ponto de falha, a polaridade da corrente se inverte, portanto, mover para frente e para trás permite julgar com precisão o ponto de aterramento.

Função de suportabilidade: mude a tecla de função para a função de suportabilidade para emitir 0-10kV para um teste de suportabilidade no cabo.

Composição do Instrumento
Localizador de falhas na bainha externa do cabo: a unidade para localização de falhas ou testes de suportabilidade.
Linha de conexão de alta tensão: conecta a saída de alta tensão da unidade principal ao núcleo do cabo sob teste.
Linha de energia: a linha de energia de trabalho do instrumento.
Receptor: a unidade que recebe o sinal durante a localização de falhas.
Fusível: fusível de 8A, fusível sobressalente para o sistema de alimentação AC 220V.
Fio terra: o fio terra do instrumento.
Garra receptora: receptor tipo garra.
Estrutura em A: usada com o método de tensão de passo.
Painel PrincipalColuna de aterramento: ponto de aterramento do instrumento, para proteção de segurança.Painel do ReceptorInterruptor de posição: a posição "0" significa desligado; a posição "I" pode ser usada para o modo de teste de tensão de passo e modo de teste de garra receptora, adequado para ambientes de teste com um sinal de entrada mais fraco (há um circuito amplificador interno); a posição "II" só pode ser usada para o modo de teste de tensão de passo, adequado para ambientes de teste com um sinal de entrada mais forte (não há circuito amplificador interno).Operação Principal
1.Insira a linha vermelha de alta tensão no terminal "saída de alta tensão" com a outra extremidade conectada à bainha metálica ou armadura e o "terra" conectado de forma confiável; nunca conecte a fiação enquanto a unidade estiver ligada.
2.Após a conclusão da fiação, conecte a fonte de alimentação AC 220V e ligue.
3.Confirme a condição do cabo no local e que a fiação está correta; antes de iniciar, verifique se o ajuste de tensão foi girado no sentido anti-horário para zero — quando a lâmpada do botão de partida estiver acesa, indica que a posição zero foi atingida, e a unidade não pode ser iniciada se não tiver sido zerada.
4.Pressione o botão de partida; a lâmpada do botão de parada acende. Use o botão de alternância de função localização/suportabilidade para selecionar o estado de trabalho — modo de localização (lâmpada verde) ou modo de suportabilidade (lâmpada vermelha). No modo de localização, o botão de ajuste de frequência pode ser girado para ajustar a frequência de saída.
5.Gire o ajuste de tensão no sentido horário e observe o voltímetro e o amperímetro para selecionar uma tensão de saída adequada.
6.Após o teste, gire o ajuste de tensão no sentido anti-horário para a posição zero, pressione o botão de parada para que o instrumento pare de funcionar e, em seguida, desligue.
7.Somente após descarregar o cabo defeituoso com alta tensão, a fiação de teste poderá ser removida.
Exemplos de Uso

Localização — método de tensão de passo (para localizar falhas na bainha externa de cabos diretamente enterrados, com a unidade principal transmitindo um sinal no modo de localização para garantir uma saída de corrente pulsada contínua): instale a estrutura em A e conecte-a ao receptor com a linha de conexão da estrutura em A; defina o interruptor de posição do receptor para "I" (sinal mais fraco) ou "II" (sinal mais forte), zerando o microamperímetro com o botão de zeragem na posição "I" (na posição "II" o botão de zeragem não tem efeito); ao longo da rota do cabo, diretamente acima do cabo dentro da faixa de medição aproximada, insira as pontas da estrutura em A no solo e observe a magnitude e a direção do amperímetro, usando o botão de ajuste para definir um balanço de ponteiro adequado; mantenha o botão de ajuste e a ordem frontal-traseira das pontas da estrutura em A inalterados e continue movendo a estrutura em A para frente acima do cabo, encontrando primeiro a seção onde a polaridade muda e depois o ponto onde o sinal pulsado é "0" ou invertido, que é o ponto de falha; ao terminar, defina o interruptor de posição do receptor para "0", desligue o sinal de pulso de alta tensão e descarregue o cabo e o capacitor.

Localização — método de corrente (para localizar falhas na bainha externa de cabos instalados em túneis, com a unidade principal transmitindo um sinal no modo de localização): conecte a garra receptora de corrente ao receptor; defina o interruptor de posição do receptor para "I" (ou "II" quando a corrente for forte) e zere o microamperímetro com o botão de zeragem; dentro da faixa de medição aproximada, prenda a garra receptora de corrente no cabo e observe a magnitude e a direção do amperímetro, usando o botão de ajuste para definir um balanço de ponteiro adequado; mantenha o botão de ajuste e a direção da garra receptora inalterados e continue movendo a garra para frente, encontrando primeiro a seção onde a polaridade muda e depois o ponto onde o sinal pulsado é "0", que é o ponto de falha; ao terminar, defina o interruptor de posição do receptor para "0", desligue o sinal de pulso de alta tensão e descarregue o cabo e o capacitor.

Modo de suportabilidade: insira a linha vermelha de alta tensão no terminal "saída de alta tensão" com a outra extremidade conectada à bainha metálica ou armadura e o "terra" conectado de forma confiável (nunca conecte a fiação enquanto a unidade estiver ligada); após a conclusão da fiação, conecte a fonte de alimentação AC 220V e ligue; confirme a condição do cabo no local e que a fiação está correta, e antes de iniciar verifique se o ajuste de tensão foi girado no sentido anti-horário para zero; selecione o modo de suportabilidade com o botão de alternância de função (lâmpada vermelha); pressione o botão de partida e a lâmpada do botão de parada acende; gire o ajuste de tensão no sentido horário e observe o voltímetro e o amperímetro para selecionar uma tensão de saída adequada; após o teste, gire o ajuste de tensão no sentido anti-horário para a posição zero, pressione o botão de parada e, em seguida, desligue; somente após descarregar o cabo defeituoso com alta tensão, a fiação de teste poderá ser removida.

Observações e Problemas Comuns
Não toque na linha de conexão de alta tensão e no cabo sob teste durante os testes, para evitar ferimentos por alta tensão.
Nunca ligue a unidade enquanto estiver conectando cabos e desligue a energia prontamente após o teste.
O instrumento não pode ser iniciado quando o ajuste de tensão não está na posição zero.
Se o receptor não puder ser zerado, abra a tampa traseira do receptor e verifique se a bateria de 9V tem energia.
O aterramento deve ser confiável.

Garantia: dentro de um ano a partir da data de compra, é fornecido reparo gratuito para problemas de qualidade do produto, com manutenção e serviço técnico vitalícios.

FAQ P1: Para que serve o XHHG523L?

É um localizador de falhas na bainha externa de cabos de alta tensão com saída de 10kV e abaixo. Ele é usado para encontrar rápida e precisamente falhas de aterramento na bainha externa e perigos de corrente de fuga excessiva em cabos de alta e extra-alta tensão de núcleo único e triplo de 10kV-500kV, atendendo plenamente aos requisitos de teste de suportabilidade da bainha externa de cabos da GB50150-2006, incluindo testes de aceitação e preventivos de bainhas externas adequadas para sistemas de ligação cruzada.

P2: Qual é a capacidade de saída?

A tensão de entrada é AC 220V (±10%), 50Hz (±2Hz); a tensão de saída é 0~10kV (onda quadrada) e ajustável; a corrente de saída é 0~200mA; a capacidade de saída é 2kVA; e o ajuste de frequência varia de um mínimo de 0,2Hz a um máximo de 5Hz (ajustável). Ele também pode realizar testes de suportabilidade de 5kV-10kV, 1 minuto, DC em bainhas externas de cabos de HDPE e PVC.

P3: Como ele localiza o ponto de falha?

No modo de localização, a fonte de alimentação AC 220V é convertida em um sinal especial de alta potência aplicado ao cabo, e a falha é localizada com o método de tensão de passo para cabos diretamente enterrados (com a estrutura em A) ou o método de corrente para cabos instalados em túneis (com a garra receptora), seguindo a mudança de polaridade e depois o ponto onde o sinal pulsado é zero.

P4: Quais recursos de proteção e exibição ele oferece?

Possui proteção automática contra sobrecorrente, sobretensão e superaquecimento, proteção de partida em zero e um design exclusivo de autodescarga (assim que a saída de alta tensão é cortada, sua própria alta tensão se torna zero). Ele usa medidores de ponteiro duplo para corrente e tensão, permite a troca com uma tecla entre o modo de localização e o modo de suportabilidade, não tem área cega na faixa de teste e fornece um interruptor de proteção contra sobrecorrente e sensibilidade de receptor ajustável.

P5: Quais são as especificações físicas e o que está incluído?

As dimensões são 540C × 310L × 460A e o peso é 35kg. O instrumento vem com a unidade principal, uma linha de conexão de alta tensão, uma linha de energia, um receptor, um fusível de 8A (com sobressalente), um fio terra, uma garra receptora e uma estrutura em A.
