TDR Cable Fault Pre-Locator 60km com Pulso de Baixa Tensão e Flashover High Voltage Testing XHGG501B

O pré-localizador de falhas de cabo XHGG501B é um instrumento de diagnóstico abrangente baseado no TDR (Time Domain Reflectometer) projetado para medir baixa resistência, curto-circuito, circuito aberto,fugas de alta resistência e falhas de flashover de alta resistência nos cabos de alimentação, cabos coaxial de alta frequência, cabos telefónicos, cabos de luz de rua e fios enterrados através de várias secções transversais e tipos de meios.Ensaios de velocidade de propagação, rastreamento do caminho dos cabos e detecção da profundidade do enterro numa única plataforma integrada.

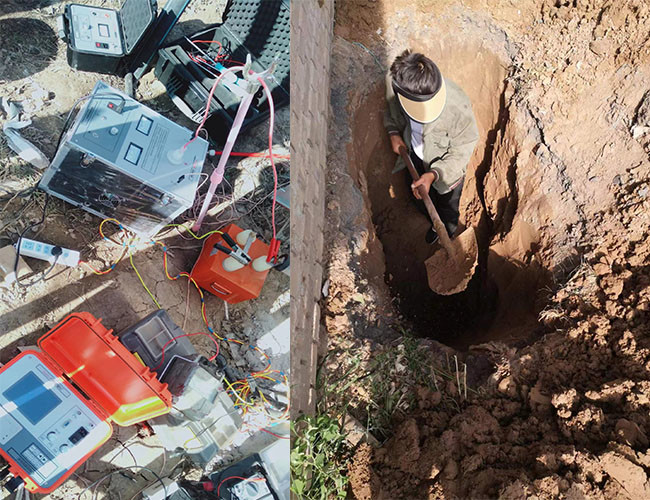

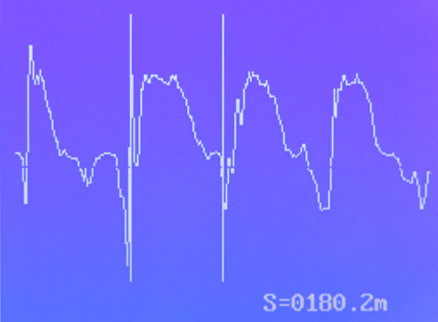

Equipado com um LCD industrial de 5,7 polegadas e uma microimpressora embutida, o XHGG501B captura e imprime formas de onda de teste e relatórios de análise no local sem a necessidade de um PC.A sua taxa de amostragem de 100 MHz e 0Resolução mínima de 0,5 m para garantir a localização prévia precisa das falhas, enquanto o suporte a pulsos de baixa tensão, flashover de alta tensão,e métodos de sincronização acústica-magnética tornam-no adaptável a praticamente todos os tipos de falhas de cabo encontrados em operações de campo.

• Métodos de ensaio múltiplos:Método de pulso de baixa tensão, método de flashover de alta tensão, sincronização acústica-magnética, método de vale, método de pico,e indução eletromagnética que abrange todo o fluxo de trabalho de diagnóstico de falhas no cabo.
• 60 km Alcance máximo de ensaio:Detecta falhas de até 60 km em cabos de energia e comunicação com amostragem automática contínua que nunca perde uma forma de onda de descarga.
• Amostragem de 100 MHz, resolução de 0,5 m:A conversão A/D de alta velocidade captura as formas de onda de falhas transitórias com alta fidelidade para um cálculo preciso da distância.
• Micro-impressora incorporada:Imprimir as formas de onda de ensaio, os dados de análise e os relatórios de falhas diretamente do instrumento, sem necessidade de um computador externo no local.
• Suporte de alta tensão de impulso de 35 kV:Funciona com geradores de impulso de alta voltagem que fornecem 035kV para quebrar falhas de alta resistência. Potência de impulso até 400W.
• Impulso de baixa tensão:Amplitude de pulso de 100 Vpp com larguras de pulso selecionáveis de 0,1 μs e 2 μs para análise de reflexão TDR em falhas de baixa resistência e de circuito aberto.
• Plataforma de Operação SCM:Função por comando de botão com fonte de alimentação de corrente contínua integrada de 24 V/7 Ah, que permite até 6 horas de operação contínua em campo.
• Interface de comunicação RS232:Saída de dados para PC para análise avançada da forma de onda, geração de relatórios e armazenamento de arquivos.
• Medição da resistência à falha:Testes integrados de valores de resistência para caracterizar a gravidade da falha antes de se dedicar à escavação.
• Amostragem indutiva:Nenhum fio de aterragem é necessário no local de trabalho. Simplifica a instalação e melhora a segurança em ambientes urbanos ou congestionados.
