Pinpointer de falha de cabo Sincronização Magnética Acústica 5 polegadas Touch LCD IP65 Sonda XHDD503C

Introdução ao produto

O XHDD503C Cable Fault Pinpointer é um instrumento de sincronização acústico-magnética de precisão projetado para localizar com precisão falhas de cabos de energia subterrâneos dentro da faixa de medição aproximada.Ele pega e amplifica o som de descarga e sinais eletromagnéticos gerados por um gerador de impulso de alta tensão no ponto de falha, calcula então a diferença de tempo acústico-magnético para orientar os operadores para a localização exata da falha com uma precisão inferior a 0,1 m.

Ao contrário dos tradicionais pinpointers somente acústicos que dependem apenas da experiência e audição do operador, o XHDD503C captura simultaneamente sinais de campo acústico e magnético,visualiza visualmente a diferença de tempo em um LCD touch de 5 polegadas, e utiliza a redução de ruído digital BNR para filtrar as interferências ambientais, permitindo aos técnicos menos experientes localizar falhas de forma rápida e fiável em condições de campo.

• Sincronização acústica-magnética:Calcula automaticamente a diferença de tempo entre os sinais eletromagnéticos e acústicos.
• 0Precisão de 1 m:Precisão de posicionamento inferior a 0,1 m; precisão de identificação de trajeto inferior a 0,5 m. Cumprem as normas DL/T 849.2-2019 e GB/T 18268.1 para equipamento de ensaio de campo industrial.
• 5 polegadas LCD táctil de leitura solar (800 nit):A tela sensível ao toque capacitiva com resolução de 854×480 permanece claramente visível sob luz solar direta ao ar livre.
• Redução de ruído digital BNR:Tecnologia de redução de ruído de fundo com modo silencioso. Quando o operador segura a alça, o anfitrião ativa o silenciamento instantaneamente para evitar danos causados pelo ruído durante o uso prolongado.
• 4 Modos de filtragem:All-pass (100 ¢ 1600Hz), Low-pass (100 ¢ 300Hz), High-pass (160 ¢ 1600Hz) e Band-pass (200 ¢ 600Hz). Adapta-se a diferentes condições do solo ¢ de pavimento duro a areia macia ¢ para uma clareza de sinal ideal.
• Proba à prova d'água IP65:Sensor de isolamento físico de várias camadas, classificado IP65, funciona de forma confiável em trincheiras molhadas, condições chuvosas e ambientes de construção empoeirados.
• Indicação de desvio do percurso:O instrumento mostra se a sonda está à esquerda ou à direita do caminho do cabo, ajudando os operadores a corrigir rapidamente sua rota de caminhada.
• 500,000× Amplificação de ganho de sinal:O ganho de saída de 16 níveis (0-112 dB) capta efetivamente sinais de descarga acústica e magnética fracos de falhas profundamente enterradas ou de alta impedância.
• 8 horas e mais de duração da bateria:Alimentado por 4x18650 baterias de lítio de alta capacidade com carregador rápido dedicado.

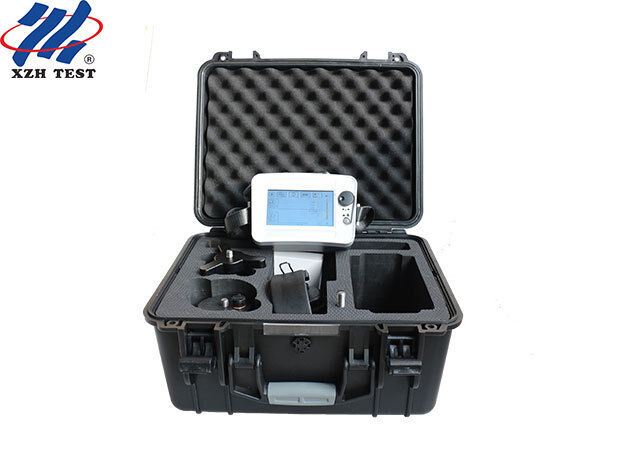

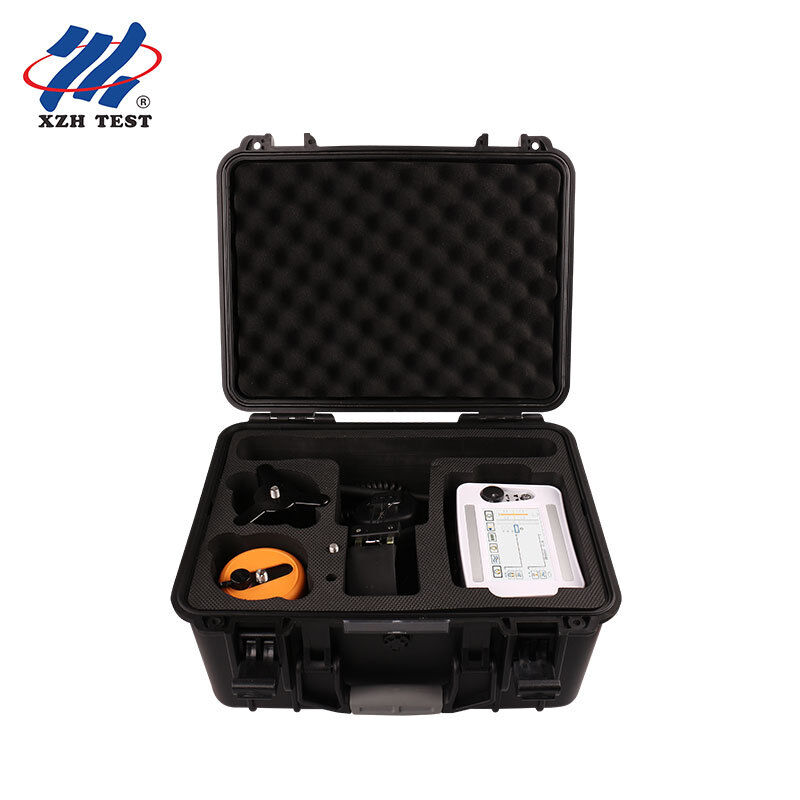

• Kit de campo completo:Inclui um pinpointer host, sonda com barra de ligação e base de tripé, cabo de sinal de 7 núcleos, fone de ouvido de monitoramento de cancelamento de ruído, carregador rápido, chave inglesa multifuncional,e caixa de armazenamento portátil à prova de choques.

O XHDD503C emprega o método de sincronização acústico-magnética, um avanço significativo em relação ao tradicional apontamento somente acústico.Quando um gerador de impulso de alta tensão descarrega no ponto de falha, dois sinais são gerados simultaneamente: um sinal acústico (o som "pop" que viaja através do solo) e um sinal eletromagnético (que viaja quase instantaneamente através do cabo).A sonda do instrumento captura ambos os sinais em tempo realComo a propagação eletromagnética é muito mais rápida que o som, o intervalo de tempo entre os dois sinais está diretamente correlacionado com a distância da falha.Monitorando continuamente esta diferença de tempo e movendo a sonda para onde ele atinge o mínimo, o operador identifica a localização exacta da falha.

Os métodos tradicionais dependem inteiramente do ouvido do operador para distinguir o som de descarga breve do ruído ambiente – uma habilidade que requer anos de experiência.O XHDD503C elimina essa dependência fornecendo exibição de forma de onda visual, leitura de diferença de tempo e orientação do desvio do percurso, tornando a localização de falhas confiável mesmo para operadores com experiência limitada em campo.

• XHDD503C Cable Fault Pinpointer host
• Proba com haste de ligação e base de tripé
• Cabos de sinalização de 7 núcleos
• Aparelhos de vigilância com cancelamento de ruído
• Carregador rápido (AC 220V)
• Chave inglesa multifuncional
• Caixa portátil à prova de choques

Garantia gratuita de 12 meses contra problemas de qualidade do produto a partir da data de compra. Manutenção e suporte técnico ao longo da vida. Certificado CE e ISO.Contacte-nos para consulta técnica ou requisitos de configuração personalizados.
