Descrição

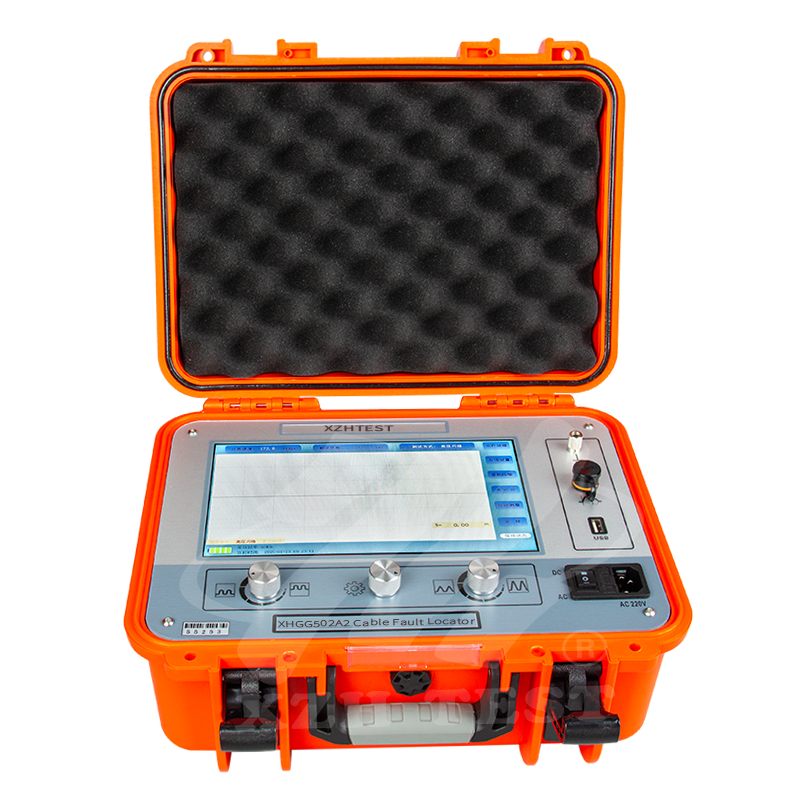

Este localizador de falhas de cabos é um instrumento especial para medir e analisar o estado e a distância de falha de cabos de energia. Medição da velocidade do cabo, teste do comprimento do cabo, teste da distância da falha do cabo.
Especificação técnica
|
Frequência de amostragem
|
80MHz
|
|
Amplitude do pulso de baixa tensão
|
100V±15%
|
|
Faixa de alcance
|
≥65km
|
|
Faixa de testee
|
300m/1km/5km/25km/65km
|
|
Largura do pulso
|
0.125uS/0.50uS/2.50uS/7.25uS/10.0uS
|
|
Resolução mínima
|
0.1m
|
|
Área cega de teste
|
≤20m
|
|
Erro de medição
|
≤±(0.5%×L+1m), L é o comprimento do cabo
|
|
Modo de fonte de alimentação
|
carregamento AC110V～240V, 50Hz/60Hz
|
O sistema possui uma função de alcance automático
Interface de amostragem de pulso de baixa tensão
Flashover de alta tensão(ICE) interface de amostragem
Introdução à interface do usuário
1. Display: display touchscreen TFT colorido de 10,1 polegadas;
2. Aterramento: Terminal de aterramento de segurança;
3. Sinal: Interface de saída de sinal de pulso do método de pulso de baixa tensão, amostrador do método de flashover de alta tensão e interface de entrada de sinal de recebimento do acoplador do método de múltiplos pulsos;
4. USB: Importar arquivos de forma de onda para um computador via comunicação USB;
5. Tomada de energia: Fonte de alimentação de operação do instrumento, porta de conexão/carregamento AC 220V;
6. Fusível: Local de instalação do fusível para o sistema de alimentação AC 220V;
7. Interruptor de alimentação: Posição "I", usando energia AC 220V para alimentar o sistema; Posição "II", usando a bateria interna para alimentar o sistema; quando a "Tomada de energia" está conectada à energia AC 220V, a bateria também está sendo carregada; Posição "O", desligando a energia do sistema;
8. Amplitude: Ajuste o botão de amplitude ao adquirir formas de onda para alterar a amplitude da forma de onda adquirida;
9. Botão de operação: Botão rotativo para controle de operação da interface do sistema, gire para selecionar e pressione para confirmar;
10. Deslocamento: Ao adquirir formas de onda, ajuste o botão de deslocamento para alterar a altura da linha de base da forma de onda adquirida.
