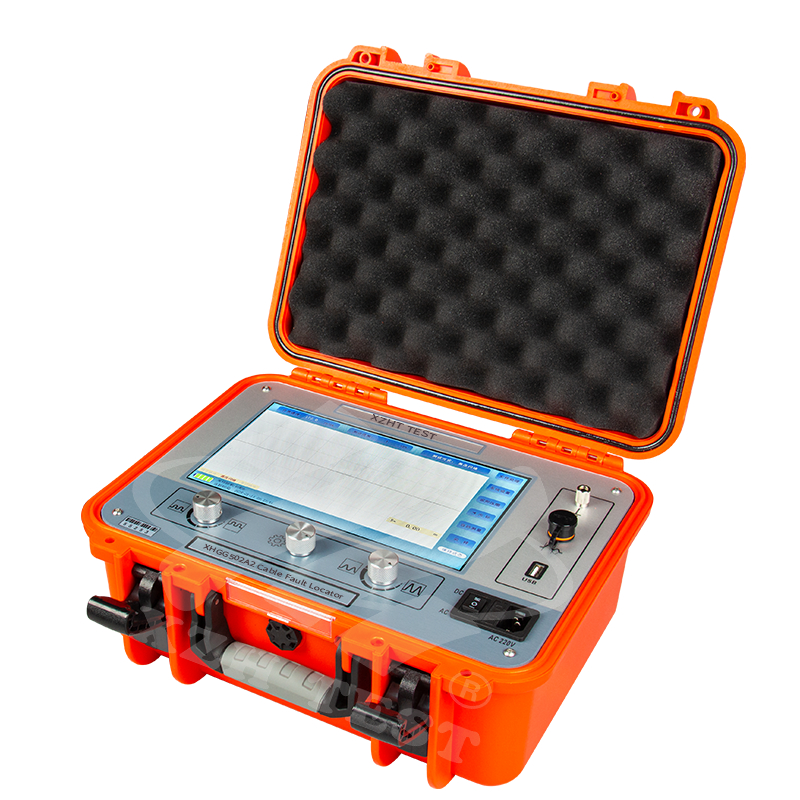

Localizador de Falhas de Cabo TDR Inteligente Para Medição de Distância

Descrição

Este localizador de falhas de cabos é um instrumento especial para medir e analisar o estado e a distância de falha de cabos de energia.

Com a função de testar a velocidade da onda do cabo, o comprimento do cabo e a distância da falha

Este testador de falhas de cabos é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados feitos de vários materiais com diferentes seções transversais e meios, bem como vazamento de alta resistência e flashover de alta resistência.

Recursos

Componentes do Instrumento

• Testador de Falhas de Cabo: Uma unidade para testar e analisar cabos usando o método de pulso de baixa tensão, o método de flashover de alta tensão e o método de pulso múltiplo (requer acoplador);

• Acoplador: Usado para o método de pulso múltiplo (opcional);

• Cabo de saída (cabo Q único de 1,5 m): Conecta o testador de falhas de cabo ao cabo em teste para o método de teste de pulso de baixa tensão;

• Cabo de entrada (cabo Q duplo de 2 m): Conecta o testador de falhas de cabo ao amostrador para o método de teste de flashover de alta tensão;

• Amostrador: Recebe o sinal refletido do sinal de alta tensão para o aterramento de amostragem para o método de flashover de alta tensão;

• Cabo de alimentação (1,8 m): Cabo de conexão de carregamento para o testador de falhas de cabo;

• Cabo de alta tensão do acoplador A (2 m): Conecta o acoplador ao cabo em teste para o método de pulso múltiplo. Ele só pode ser conectado e desconectado, não girado ou torcido;

• Cabo de alta tensão do acoplador B (2 m): Conecta o acoplador à fonte de sinal de pulso de alta tensão para o método de pulso múltiplo. Ele só pode ser conectado e desconectado, não girado ou torcido;

• Fio terra (2,5 m): Fio terra do acoplador;

• Cabo USB: Usado ao importar arquivos de forma de onda para um computador.

Diagrama de fiação de campo do método de pulso múltiplo
