Localizador de falhas de cabo
>

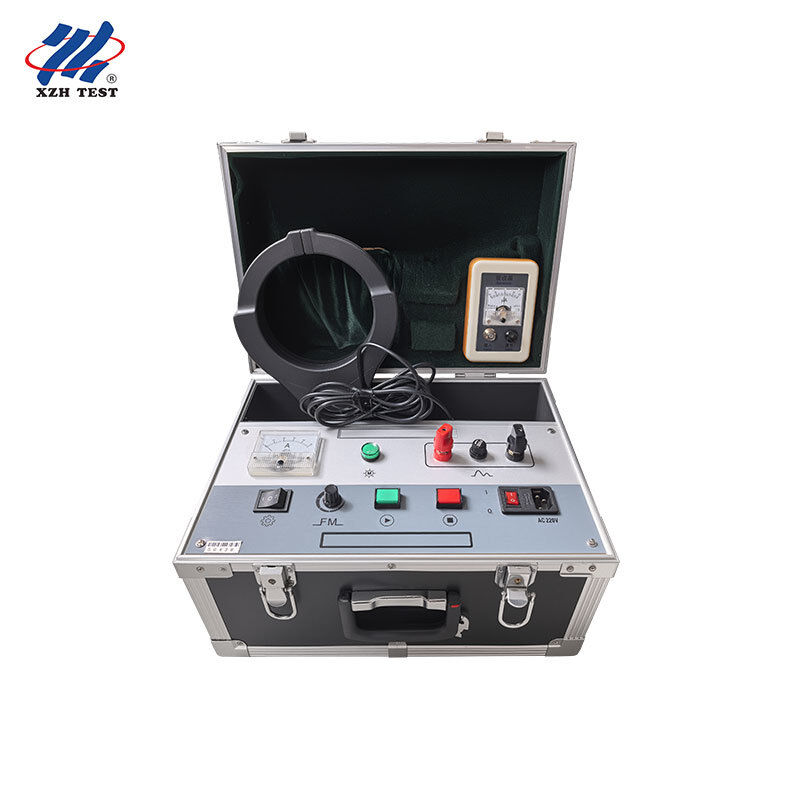

Identificador de cabo. Instrumento de identificação de cabo AC de alta potência com frequência de sinal ajustável. XHSB505

Identificador de cabo. Instrumento de identificação de cabo AC de alta potência com frequência de sinal ajustável. XHSB505

Detalhes do produto:
Lugar de origem: Xi’an, Shaanxi, China
Marca: XZH TEST ISO/CE
Certificação: CE/ISO
Número do modelo: XHSB505
Informações detalhadas
Lugar de origem:
Xi’an, Shaanxi, China
Marca:
XZH TEST ISO/CE
Certificação:
CE/ISO
Número do modelo:
XHSB505
Destacar:

High Light

Destacar:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Quantidade de ordem mínima:
1 unidade
Preço:
Negociável
Detalhes da embalagem:
Embalagem de madeira
Tempo de entrega:
5-8 dias úteis
Termos de pagamento:
T/T
Habilidade da fonte:
3000 unidades/ano
Descrição do produto
Visão geral do produto

O identificador de cabo XHSB505 é desenvolvido para a construção de cabos de alta tensão,pessoal de instalação e manutenção que precise urgentemente de uma solução prática para identificar um cabo específico entre muitos cabos no localGuiado pela teoria do campo eletromagnético e adotando tecnologia avançada juntamente com técnicas eletrônicas e de ferramentas modernas, fornece identificação rápida e precisa de cabos.

Características fundamentais
  • Identificação precisa e sem erros
  • Grama de identificação grande, adequada para uma ampla gama de cabos
  • Operação extremamente simples
  • Indicação clara e intuitiva
  • Partes principais e auxiliares portáteis e limpas
  • Sensibilidade ajustável do receptor
  • Frequência de sinal ajustável
Princípio de funcionamento

A fonte de alimentação da rede AC 220 V de entrada é convertida por tecnologia electrónica no sinal especial de alta potência necessário para a identificação.Este sinal é aplicado ao cabo a identificar através da linha de ligaçãoCom base no princípio da indução eletromagnética, um sinal consistente com o sinal transmitido é induzido ao longo do cabo.Uma pinça de receptor de alta sensibilidade combinada com um receptor de mão é utilizada para testar todos os cabos presentes., e o cabo-alvo (o cabo que transporta o sinal aplicado) pode ser encontrado com precisão a partir da indicação no medidor receptor portátil.

Parâmetros técnicos
Ponto Especificações
Método de identificação Determinado pela direção de balanço do ponteiro do medidor
Abertura da pinça Φ125 mm
Potência 1.5 kVA (intermitente, instantâneo)
Frequência de transmissão do sinal Min 0,4 Hz, Max 1 Hz (intervalo ajustável)
Guia de funcionamento
  1. Desconectar a blindagem em ambas as extremidades do cabo da terra. Prender o clipe vermelho da linha de saída no núcleo do cabo a ser testado (uma boa fase ou a fase com maior isolamento);Prender o clipe preto da linha de saída no ponto de aterramento ou estaca de aterramento; ligar o núcleo correspondente do cabo ao ponto de aterragem ou ao poste de aterragem na extremidade posterior.
  2. Ligue o interruptor de potência identificador e selecione a marcha de saída: "I" é a marcha baixa, adequada para cabos curtos; "II" é a marcha alta, adequada para cabos longos.
  3. Após confirmar o estado do cabo no local e que a fiação está correta, pressione o botão "Start".
  4. Conectar o receptor do identificador à pinça do receptor.
  5. Observe a direção da seta da pinça do receptor ?? indica a direção do fluxo de corrente (a direção positiva); caso contrário, o ponteiro do medidor oscila na direção oposta.
  6. Encoste a pinça do receptor no cabo a ensaiar.
  7. Ajustar a sensibilidade do receptor para uma posição adequada.
  8. O receptor portátil mostra agora o sinal de balanço.

Quando o transmissor e o receptor estiverem a funcionar normalmente, a tensão induzida na pinça de ensaio é exibida no receptor portátil e a direção de balanço do ponteiro é a direção do sinal.Quando o botão de regulação não for deslocado e a seta vermelha no lado da pinça de ensaio apontar na mesma direção que o cabo, o cabo cujo ponteiro receptor se desvie para a direita com o maior balanço é o cabo alvo; todos os outros cabos mostram apenas um sinal de retorno,com o ponteiro desviando para a esquerda e um balanço menor.

Precauções
  • Durante o ensaio, não ajuste a sensibilidade do receptor demasiado elevada; é adequado um balanço do ponteiro do medidor de cerca de 20­80%.
  • O fusível da fonte de alimentação de funcionamento do identificador não deve ser demasiado grande, não deve exceder 6 A.
  • Após a identificação do cabo-alvo, este deve ser perfurado antes da construção para assegurar a segurança.
  • Quando a pinça do receptor estiver presa ao cabo a ser testado, certifique-se de que as mandíbulas da pinça fazem bom contato.
  • Se o ponteiro do receptor não oscilar obviamente no local, verifique se a pinça do receptor está em bom contacto.
  • É estritamente proibido utilizar um único fio para realizar um ensaio de curto-circuito no instrumento; utilizar a resistência de ensaio padrão para o ensaio.
  • Quando se identificar um cabo de baixa resistência de curta distância que explode o fusível, ligar a resistência de ensaio em série à extremidade de transmissão do sinal do instrumento.
Para quem é?

O XHSB505 é umInstrumento de identificação de cabos de alta potência alimentados por rede1,5 kVA de saída, pinça de Φ125 mm, freqüência de sinal ajustável de 0,4−1 Hz).Destina-se a equipas que identificam cabos no local a partir de uma fonte de alimentação da rede e precisam de frequência de sinal ajustável e de engrenagens de baixa/alta potência para combinar cabos curtos e longos.

  • Equipas de construção, instalação e manutenção de cabos de alta tensão que devem confirmar exatamente em que cabo estão a trabalhar antes de cortar ou juntar.
  • Equipas de campo de serviços públicos e de rede que operam em trincheiras e condutas de cabos onde muitos cabos da mesma especificação circulam juntos.
  • Engenheiros de campo que possam ligar a uma fonte AC 220 V no local e necessitem de uma saída de alta potência (1,5 kVA) para cabos difíceis ou mais longos.
  • Operadores que precisem ajustar a velocidade de envio do sinal (0,4 ∼1 Hz) para se adequar às condições específicas do local e selecionar a marcha baixa "I" para cabos curtos ou a marcha alta "II" para cabos longos.
  • Trabalhadores elétricos que possuam conhecimentos gerais de utilização de equipamentos e instrumentos elétricos, conforme exigido no manual.
Serviço pós-venda

O instrumento vem com uma garantia gratuita de um ano para problemas de qualidade a partir da data de compra, e reparos ao longo da vida e serviço técnico são fornecidos.Se constatar que o instrumento não funciona normalmente ou que ocorre uma falhaPor favor, contacte-nos para que possamos arranjar a solução mais conveniente e eficaz para si.

Perguntas frequentes

Q1. Como o XHSB505 identifica o cabo alvo?
A identificação baseia-se na direção de balanço do ponteiro do medidor.Quando o botão de regulação não for deslocado e a seta vermelha no lado da pinça de ensaio apontar na mesma direção que o cabo, o cabo cujo ponteiro receptor se desvie para a direita com o maior balanço é o cabo alvo; todos os outros cabos mostram apenas um sinal de retorno,com o ponteiro desviando para a esquerda e um balanço menor.

Q2. Para que é a frequência de sinal ajustável?
O identificador de nova geração adiciona uma função de ajuste de frequência.4 Hz a um máximo de 1 Hz, para que o sinal possa ser adaptado às condições do local.

Q3. Quais são as engrenagens de saída "I" e "II"?
O interruptor de seleção de saída tem duas marchas: "I" é a marcha baixa, adequada para cabos curtos, e "II" é a marcha alta, adequada para cabos longos.

Q4. Como deve ser definida a sensibilidade do receptor?
Use o potencialómetro na parte inferior do receptor portátil para ajustar a sensibilidade, de modo que o ponteiro do medidor oscilar cerca de 20~80%.Se o balanço do ponteiro não for óbvio, verifique se a pinça do receptor está em bom contacto.

Q5. Que precauções devem ser observadas, e o que está incluído?
Após a identificação do cabo, perfurá-lo antes da construção por motivos de segurança; assegurar um bom contacto da mandíbula do grampo; nunca fazer um teste de curto-circuito com um único fio ¢ utilizar a resistência de ensaio padrão;se a identificação de um cabo de baixa resistência de curta distância explodir o fusível, ligar a resistência de ensaio em série à extremidade de transmissão do sinal e o fusível de alimentação não deve exceder 6 A. O pacote inclui a unidade principal, o receptor, o cabo de alimentação, a linha de saída vermelha, a linha de saída preta,Aplicação de um dispositivo de ensaio, resistência de ensaio, três fusíveis de 6 A e três fusíveis de 20 A, com uma garantia gratuita de um ano e serviço vitalício.
