Identificador de cabo XHSB505B — Localizador de falhas de cabo
Identificação precisa e confiável.
Uma grande mandíbula de identificação adequada para vários cabos (braçadeira de transmissão Φ125mm, braçadeira de recepção Φ200mm).
Operação extremamente simples e indicação clara e intuitiva.
A unidade principal e os acessórios são portáteis e elegantes, pequenos e leves.
A intensidade do sinal recebido do receptor é ajustável.
Tanto cabos energizados como desenergizados podem ser testados.
Usuários e aplicativos recomendados
Este instrumento é dedicado à identificação de cabos – estabelecendo qual entre muitos cabos é o alvo – tanto para cabos energizados quanto para cabos desenergizados. É especialmente adequado para:
1. Equipes de inspeção de valas e registros de cabos
Para confirmar a propriedade e a identidade de cada cabo em valas densas contendo muitos cabos da mesma especificação, usando o julgamento intuitivo da direção de oscilação da agulha do medidor.
2. Equipes de manutenção de cabos em operação e sem interrupções
Para identificar um cabo energizado com o método de acoplamento - nenhuma operação é necessária no cabo em teste e nenhuma interrupção é necessária (ambas as extremidades da bainha devem estar bem aterradas).
3. Relocação, reconexão e união de equipes de cabos
Para confirmar o cabo alvo com o método de conexão direta em cabos desenergizados antes da realocação ou reconexão, e para trabalhar com o teste de pico pré-construção obrigatório após a identificação.
Princípio de funcionamento Detecção de cabo ativo (método de acoplamento)
O transmissor gera um sinal de pulso especial, que é aplicado através do grampo de transmissão dedicado em um ponto do cabo energizado a ser identificado. De acordo com o princípio da indução eletromagnética, um sinal induzido é produzido ao longo do cabo de acordo com o sinal transmitido; no local, o grampo receptor de alta sensibilidade e o receptor portátil são usados para detectar todos os cabos e, de acordo com a indicação do receptor, o cabo que transporta o sinal aplicado (o cabo energizado a ser identificado) pode ser encontrado com precisão.
Detecção de cabo desenergizado (método de conexão direta)
O transmissor gera o sinal de pulso especial, que é aplicado através de uma linha de conexão ao cabo a ser identificado. De acordo com o princípio da indução eletromagnética, um sinal induzido é produzido ao longo do cabo de acordo com o sinal transmitido; no local, o grampo receptor de alta sensibilidade e o receptor portátil são usados para detectar todos os cabos e, a partir da indicação do medidor, o cabo que transporta o sinal aplicado (o cabo desenergizado a ser identificado) pode ser encontrado com precisão.
Layout do Instrumento

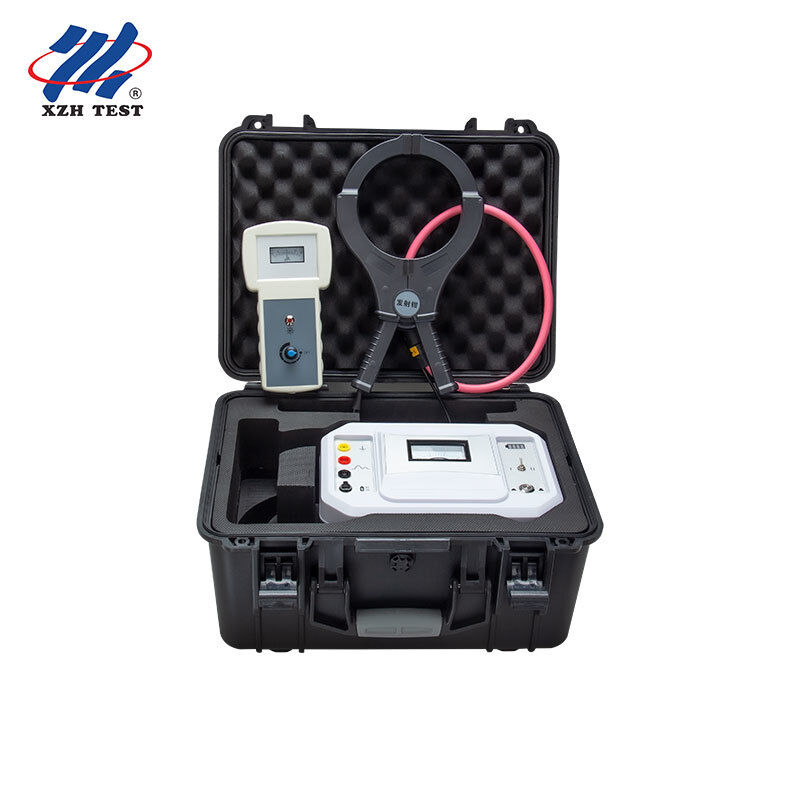

O instrumento consiste no transmissor, no alicate transmissor, no alicate receptor e no receptor portátil.
Painel do transmissor: terminal de aterramento (aterramento de segurança do equipamento); saída positiva (conectada à linha de saída vermelha); saída negativa (conectada à linha de saída preta); carregamento (porta de carregamento DC12V, conecte um carregador de 12V para carregar); interruptor de alimentação; chave de engrenagem (“I” para identificação de cabo desenergizado, “II” para identificação de cabo energizado); indicador de bateria (nível de bateria em tempo real quando a bateria embutida está funcionando); amperímetro (corrente de saída média instantânea).
Receptor portátil: um botão de ajuste ajusta a intensidade do sinal recebido (no sentido horário para aumentar, no sentido anti-horário para diminuir; também possui uma função de interruptor); um conector BNC no lado inferior conecta o grampo receptor.
Parâmetros Técnicos
| Item |
Especificação |
| Método de identificação |
Julgado pela direção do balanço da agulha do medidor |
| Abertura da mandíbula |
Braçadeira de transmissão: Φ125mm; braçadeira de recepção: Φ200mm |
| Tensão de saída |
Gear I (método de conexão direta): 150V; Gear II (método de acoplamento): 250V |
| Faixa de teste |
Método de conexão direta: 0Ω–1kΩ; método de acoplamento: 0Ω–50Ω |
| Corrente de pulso |
0–10A |
| Período de pulso |
2,75s por ciclo |
| Fonte de energia |
Transmissor: bateria de lítio 12VDC; receptor portátil: baterias tamanho 5 (AA) |
Guia de operação Identificação de cabos energizados — método de acoplamento
Nenhuma operação é necessária no cabo em teste – basta prender o grampo de transmissão no cabo.
Ambas as extremidades do revestimento do cabo devem estar bem aterradas, caso contrário a corrente de acoplamento diminui à medida que a resistência de aterramento aumenta.
Se ambas as extremidades da bainha não estiverem aterradas ou se a bainha estiver quebrada no meio, o método de acoplamento não poderá ser usado.
Ao fixar, a seta no grampo de transmissão deve apontar para a extremidade do cabo.
O grampo receptor e o grampo transmissor devem ser mantidos separados por pelo menos 2 m.
1.Conecte a saída do transmissor ao grampo de transmissão e prenda-o em uma posição adequada do cabo energizado, com a seta do grampo apontando para a extremidade do cabo.
2.Ligue o interruptor de alimentação do transmissor e selecione a marcha “II”; a luz de energia pisca três vezes e a agulha do amperímetro oscila três vezes na mesma frequência, emitindo o sinal de pulso ciclicamente.
3.Conecte o grampo receptor ao receptor e prenda-o no cabo em teste.
4.Observe que a seta da pinça receptora aponta para a extremidade do cabo, caso contrário a agulha oscila no sentido oposto.
5.Gire o botão de ajuste do receptor no sentido horário; quando um "bip" é ouvido e a luz indicadora acende, o receptor está ligado. Defina a intensidade do sinal recebido para um nível adequado; apenas o cabo que transporta o sinal recebe um sinal cuja frequência de oscilação corresponde à frequência de comutação de saída do transmissor, com um som de "bip-bip-bip".
6.Se o cabo alvo não puder ser identificado com o método de acoplamento, recomenda-se usar o método de conexão direta.
Identificação de cabos desenergizados — método de conexão direta
Método de fiação 1: conecte a ponta de prova vermelha ao núcleo do cabo (uma fase é suficiente) e a ponta de prova preta ao terra; conecte a extremidade dessa fase ao terra (a camada de blindagem e a armadura do cabo não estão aterradas).
Método de fiação 2: conecte a ponta de prova vermelha ao núcleo do cabo (uma fase é suficiente); conecte a ponta de prova preta à blindagem de cobre ou à armadura do cabo; conecte a extremidade dessa fase à blindagem de cobre ou armadura do cabo; e verifique o estado de aterramento da blindagem ou armadura de cobre. A identificação é afetada pela condição de aterramento do sistema de aterramento e pelo fato de a blindagem ou armadura estar intacta; portanto, os métodos 1 e 2 fornecem os resultados mais ideais.
Se a resistência do circuito de aterramento for muito grande ou não confiável, o sinal transmitido pode não carregar ou pode ser cancelado e o resultado será ruim; ajuste a fiação e use o método 1 ou método 2.
1.Ligue o botão liga / desliga do transmissor e coloque a chave de marcha em "I"; a luz de energia pisca três vezes e a agulha do amperímetro oscila três vezes na mesma frequência, emitindo o sinal de pulso ciclicamente.
2.Conecte o receptor ao grampo receptor e prenda-o no cabo em teste.
3.Observe a direção da seta do grampo receptor (a seta aponta para a extremidade oposta), caso contrário a agulha oscila na direção oposta.
4.Gire o botão de ajuste do receptor no sentido horário; quando um "bip" é ouvido e a luz indicadora acende, o receptor está ligado. Defina a intensidade do sinal recebido para um nível adequado; apenas o cabo que transporta o sinal recebe os três sinais característicos contínuos na mesma direção, com a frequência de oscilação correspondente ao transmissor e um som "beep-beep-beep".
Precauções
Após a identificação do cabo a ser testado, deve ser realizado um teste de pico antes da construção, para garantir a segurança!
Durante o teste, a intensidade do sinal recebido pelo receptor deve ser ajustada adequadamente – nem muito grande nem muito pequena – e deve ser definida no início antes do teste; não deve ser ajustado durante o teste.
Quando o grampo receptor estiver preso no cabo em teste, certifique-se de que as garras estejam em bom contato; poeira, lacunas ou folga afetarão a recepção do sinal.
Se a oscilação da agulha não for óbvia no local, verifique se a pinça receptora tem bom contato.
Ao identificar um cabo energizado, se a interferência for tão grave que o grampo receptor fique magneticamente saturado e não consiga receber o sinal, é recomendado usar o método desenergizado.
O instrumento pode ser colocado em curto-circuito diretamente para teste.
Quando a frequência de oscilação da agulha do receptor não corresponde ao transmissor ou a amplitude de oscilação é muito pequena, o sinal é muito fraco - gire o botão de ajuste no sentido horário para aumentar a intensidade do sinal recebido.
Quando a agulha do receptor oscila irregularmente ou não oscila, a interferência é muito forte ou o cabo em teste não é o cabo alvo.
O instrumento pode ser utilizado em ambientes internos e externos, mas deve evitar chuva, gases corrosivos, poeira pesada e locais de alta temperatura. O operador deve ter conhecimento geral de equipamentos ou instrumentos elétricos. É um instrumento de alta precisão e deve ser protegido de fortes vibrações; reparo, cuidado e ajuste devem ser feitos por profissionais. Carregue e faça a manutenção do transmissor uma vez a cada 2 meses para evitar danos à bateria.
常问问题
Q1. Que problema o identificador de cabo XHSB505B resolve?
Ele resolve o problema no local de "qual cabo é o que procuramos" durante a colocação, relocação, manutenção e tratamento de falhas de cabos de energia — especialmente em valas de cabos onde muitos cabos da mesma especificação são colocados juntos — ajudando a evitar serrar ou reconectar erroneamente o cabo errado.
Q2. Como o resultado da identificação é julgado?
Pela direção da oscilação da agulha do medidor: apenas o cabo que transporta o sinal aplicado recebe os três sinais característicos contínuos na mesma direção, a frequência de oscilação corresponde ao transmissor e um som "beep-beep-beep" é emitido. A seta do grampo receptor (e do grampo transmissor) deve apontar para a extremidade do cabo, caso contrário a agulha oscilará de forma oposta.
Q3. Quais são os principais parâmetros técnicos?
Identificação pela direção de oscilação da agulha do medidor; mandíbula de braçadeira de transmissão Φ125mm e mandíbula de braçadeira de recepção Φ200mm; tensão de saída 150V (engrenagem I) e 250V (engrenagem II); faixa de teste 0Ω–1kΩ (conexão direta) e 0Ω–50Ω (acoplamento); corrente de pulso 0–10A; período de pulso 2,75s por ciclo; fonte de alimentação Bateria de lítio de 12 VCC (transmissor) e baterias tamanho 5 (AA) (receptor portátil).
Q4. O que deve ser observado ao identificar um cabo energizado com o método de acoplamento?
Nenhuma operação é necessária no cabo em teste; ambas as extremidades da bainha devem estar bem aterradas (caso contrário, a corrente de acoplamento cai à medida que a resistência de aterramento aumenta) e se as extremidades da bainha não estiverem aterradas ou se a bainha estiver quebrada no meio, o método de acoplamento não poderá ser usado. Ao fixar, a seta do grampo deve apontar para a extremidade do cabo, e o grampo receptor e o grampo transmissor devem ser mantidos separados por pelo menos 2 m.
Q5. O que está incluído no pacote?
O pacote inclui 1 transmissor, 1 receptor, 1 carregador, 1 linha de saída vermelha, 1 linha de saída preta, 1 pinça de transmissão, 1 pinça de recepção e 2 baterias tamanho 5 (AA). No prazo de um ano a partir da compra, os problemas de qualidade são reparados gratuitamente e os reparos e serviços técnicos são fornecidos para toda a vida.
