Localizador de falhas de cabo
>
Identificador de cabo Método de acoplamento de ligação direta Teste de cabo vivo e sem energia XHSB505B

Identificador de cabo Método de acoplamento de ligação direta Teste de cabo vivo e sem energia XHSB505B

Detalhes do produto:
Lugar de origem: XI'AN ShanXi
Marca: XZH TEST
Certificação: CE/ISO
Número do modelo: XHSB505B
Informações detalhadas
Lugar de origem:
XI'AN ShanXi
Marca:
XZH TEST
Certificação:
CE/ISO
Número do modelo:
XHSB505B
Destacar:

High Light

Destacar:

Localizador de falhas de cabo carregado

,

Localizador Direto para Técnicos de Cabos

,

Ferramenta de Identificação de Cabos para Solucionar Problemas Técnicos

Trading Information
Quantidade de ordem mínima:
1 unidade
Preço:
Negociável
Detalhes da embalagem:
Embalagem de madeira
Tempo de entrega:
5-8 dias úteis
Termos de pagamento:
T/T
Habilidade da fonte:
3000 unidades/ano
Descrição do produto
XHSB505B Identificador de Cabos — Localizador de Falhas em Cabos产品特性
Identificação precisa e confiável.
Uma grande mandíbula de identificação adequada para vários cabos.
Operação extremamente simples.
Indicação clara e intuitiva.
Unidade principal e acessórios são portáteis e organizados.
A força do sinal recebido pelo receptor é ajustável.
Cabos energizados e desenergizados podem ser testados.
Pequeno e portátil, leve.
Princípio de Funcionamento Detecção de cabo desenergizado

O transmissor gera principalmente um sinal de pulso especial, que é aplicado através de uma linha de conexão ao cabo a ser identificado. De acordo com o princípio da indução eletromagnética, um sinal induzido de acordo com o sinal transmitido é produzido ao longo do cabo. No local, uma braçadeira receptora de alta sensibilidade juntamente com o receptor portátil é usada para detectar todos os cabos e, de acordo com a indicação do medidor do receptor, o cabo que transporta o sinal aplicado (ou seja, o cabo desenergizado a ser identificado) pode ser encontrado com precisão.

Detecção de cabo energizado

O transmissor gera o sinal de pulso especial, que é aplicado através da braçadeira transmissora dedicada em um ponto do cabo energizado a ser identificado. De acordo com o princípio da indução eletromagnética, um sinal induzido de acordo com o sinal transmitido é produzido ao longo do cabo; no local, a braçadeira receptora de alta sensibilidade e o receptor portátil são usados para detectar todos os cabos e, de acordo com a indicação do receptor, o cabo que transporta o sinal aplicado (ou seja, o cabo energizado a ser identificado) pode ser encontrado com precisão.

Usuários e Aplicações Recomendados

Este instrumento é dedicado à identificação de cabos — ou seja, estabelecer qual entre muitos cabos é o alvo — em vez de localização de falhas. Ele funciona em cabos energizados e desenergizados e é especialmente adequado para:

1. Equipes de construção e instalação de cabos

Para confirmar rapidamente "qual cabo é o que estamos procurando" durante a instalação, realocação, manutenção e tratamento de falhas, usando o método de conexão direta ou o método de acoplamento.

2. Equipes que trabalham em valas e túneis de cabos

Para identificar o cabo alvo entre muitos cabos da mesma especificação instalados em valas densas e túneis longos, onde a direção do balanço da agulha do medidor fornece um julgamento intuitivo e confiável.

3. Equipes de manutenção e tratamento de falhas de cabos

Para identificar cabos antes do teste obrigatório de perfuração pré-construção e para identificar um cabo energizado sem realizar nenhuma operação no cabo sob teste (método de acoplamento).

Parâmetros Técnicos
Item Especificação
Método de identificação Julgado pela direção do balanço da agulha do medidor
Abertura da mandíbula Braçadeira transmissora: Φ125mm; braçadeira receptora: Φ200mm
Tensão de saída Engrenagem I (método de conexão direta): 150V; Engrenagem II (método de acoplamento): 250V
Faixa de teste Método de conexão direta: 0Ω–1kΩ; método de acoplamento: 0Ω–50Ω
Corrente de pulso 0–10A
Período de pulso 2,75s por ciclo
Fonte de alimentação Transmissor: bateria de lítio 12VDC; receptor portátil: pilhas tamanho 5 (AA)
Layout do Instrumento

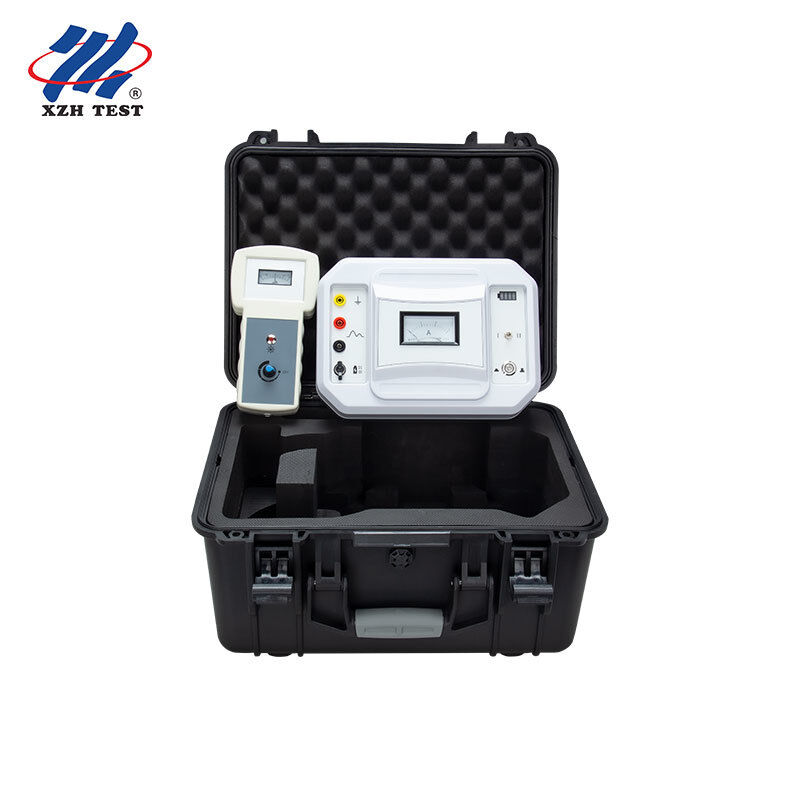

O instrumento consiste no transmissor, na braçadeira transmissora, na braçadeira receptora e no receptor portátil.

Painel do transmissor — terminal de aterramento: o terminal de aterramento de segurança do equipamento; positivo de saída: positivo de saída do transmissor, conectado à linha de saída vermelha; negativo de saída: negativo de saída do transmissor, conectado à linha de saída preta; carregamento: porta de carregamento DC12V, conecte um carregador de 12V para iniciar o carregamento; interruptor de alimentação: liga/desliga a energia de trabalho; interruptor de engrenagem: "I" para identificação de cabo desenergizado e "II" para identificação de cabo energizado; indicador de bateria: mostra o nível da bateria em tempo real quando a bateria embutida está funcionando; amperímetro: exibe o valor médio instantâneo da corrente de saída.
Receptor portátil — um botão de ajuste ajusta a força do sinal recebido (sentido horário para aumentar, sentido anti-horário para diminuir; também tem função de interruptor). Um conector BNC na parte inferior é usado para conectar a braçadeira receptora para receber o sinal.
Guia de Operação Identificação de cabo desenergizado — método de conexão direta
Método de fiação 1: conecte o cabo de teste vermelho do transmissor ao núcleo do cabo (uma fase é suficiente) e o cabo de teste preto ao terra; conecte a extremidade distante dessa fase ao terra (a blindagem e a armadura do cabo não são aterrados).
Método de fiação 2: conecte o cabo de teste vermelho ao núcleo do cabo (uma fase é suficiente); conecte o cabo de teste preto à blindagem de cobre ou armadura do cabo; conecte a extremidade distante dessa fase à blindagem de cobre ou armadura do cabo; e verifique o estado de aterramento da blindagem de cobre ou armadura. A identificação de um cabo é afetada pela condição de aterramento do sistema de aterramento e pela integridade da blindagem ou armadura do cabo, portanto, os métodos 1 e 2 fornecem os resultados mais ideais.
Se a resistência do loop de aterramento do sistema de aterramento for muito grande ou não confiável, o sinal transmitido pode falhar em carregar ou pode se cancelar e o resultado da identificação será ruim; nesse caso, ajuste a fiação e use o método 1 ou 2.

Etapas de operação

1.Ligue o interruptor de alimentação do transmissor e defina o interruptor de engrenagem para "I"; a luz de alimentação pisca três vezes e a agulha do amperímetro também balança três vezes na mesma frequência, emitindo o sinal de pulso ciclicamente.
2.Conecte o receptor à braçadeira receptora e prenda a braçadeira receptora no cabo sob teste.
3.Observe a direção da seta da braçadeira receptora (a seta aponta para a extremidade distante), caso contrário, a agulha balança na direção oposta.
4.Gire o botão de ajuste do receptor no sentido horário; quando um "bip" for ouvido e a luz indicadora acender, o receptor é ligado. Em seguida, defina a força do sinal recebido para um nível adequado. Neste momento, apenas o cabo que transporta o sinal recebe os três sinais característicos contínuos na mesma direção; a frequência de balanço do sinal corresponde à frequência do transmissor e um som de "bip-bip-bip" é emitido.
Identificação de cabo energizado — método de acoplamento
Nenhuma operação é necessária no cabo sob teste — simplesmente prenda a braçadeira transmissora no cabo.
Ambas as extremidades da bainha do cabo devem estar bem aterradas, caso contrário, a corrente de acoplamento diminui à medida que a resistência de aterramento aumenta.
Se ambas as extremidades da bainha não estiverem aterradas, ou a bainha estiver quebrada no meio, o método de acoplamento não pode ser usado.
Quando a braçadeira transmissora é presa ao cabo, a seta na braçadeira deve apontar para a extremidade distante do cabo.
A braçadeira receptora e a braçadeira transmissora devem ser mantidas a pelo menos 2m de distância.
常问问题
1.Conecte a saída do transmissor à braçadeira transmissora e prenda-a em uma posição adequada do cabo energizado a ser identificado, com a seta da braçadeira apontando para a extremidade distante do cabo.
2.Ligue o interruptor de alimentação do transmissor e selecione a engrenagem "II"; a luz de alimentação pisca três vezes e a agulha do amperímetro balança três vezes na mesma frequência, emitindo o sinal de pulso ciclicamente.
3.Conecte a braçadeira receptora ao receptor e prenda-a no cabo sob teste.
4.Observe que a seta da braçadeira receptora aponta para a extremidade distante do cabo, caso contrário, a agulha balança na direção oposta.
5.Gire o botão de ajuste do receptor no sentido horário; quando um "bip" for ouvido e a luz indicadora acender, o receptor é ligado. Defina a força do sinal recebido para um nível adequado; apenas o cabo que transporta o sinal recebe então um sinal cuja frequência de balanço corresponde à frequência de comutação de saída do transmissor, e um som de "bip-bip-bip" é emitido.
6.Se o cabo alvo não puder ser identificado com o método de acoplamento, recomenda-se usar o método de conexão direta.
Precauções
Durante os testes, a força do sinal recebido pelo receptor deve ser ajustada adequadamente — nem muito grande, nem muito pequena.
Após a identificação do cabo a ser testado, um teste de perfuração deve ser realizado antes da construção, para garantir a segurança!
Quando a braçadeira receptora é presa ao cabo sob teste, certifique-se de que as mandíbulas façam bom contato; poeira nas mandíbulas, lacunas no contato ou um ajuste frouxo afetarão a recepção do sinal.
Se o balanço da agulha não for óbvio no local, verifique se a braçadeira receptora tem bom contato.
Ao identificar um cabo energizado, se a interferência for tão severa que a braçadeira receptora se sature magneticamente e não consiga receber o sinal, recomenda-se usar o método desenergizado em vez disso.
O instrumento pode ser diretamente curto-circuitado para teste.
Quando a frequência de balanço da agulha do receptor não corresponde ao transmissor, ou a amplitude de balanço é muito pequena, o sinal recebido é muito fraco — gire o botão de ajuste no sentido horário para aumentar a força do sinal recebido.
Quando a agulha do receptor balança irregularmente ou não balança, o sinal de interferência é muito forte, ou o cabo sob teste não é o cabo alvo.
Leia o manual em detalhes e observe as precauções relevantes. O instrumento pode ser usado em ambientes internos e externos, mas deve evitar chuva, gases corrosivos, poeira pesada e locais de alta temperatura. O operador deve ter conhecimento geral de equipamentos elétricos ou instrumentos. Este é um instrumento de alta precisão e deve ser protegido contra vibrações fortes. Reparos, cuidados e ajustes devem ser realizados por profissionais. Carregue e mantenha o transmissor a cada 2 meses para evitar danos à bateria. A força do sinal recebido pelo receptor deve ser ajustada na extremidade inicial antes do teste (nem muito grande, nem muito pequena) e não deve ser ajustada durante o teste.
常问问题
P1. Para que serve o Identificador de Cabos XHSB505B?

Ele identifica qual cabo é o alvo entre muitos cabos durante a instalação, realocação, manutenção e tratamento de falhas de cabos de energia — especialmente em valas de cabos com muitos cabos da mesma especificação. Ele pode identificar cabos energizados e desenergizados.

P2. Qual é a diferença entre o método de conexão direta e o método de acoplamento?

O método de conexão direta é para cabos desenergizados: a saída do transmissor é conectada ao núcleo do cabo (ou à blindagem/armadura de cobre), com faixa de teste de 0Ω–1kΩ e engrenagem I (150V). O método de acoplamento é para cabos energizados: a braçadeira transmissora é presa ao cabo sem manuseio do cabo, com faixa de teste de 0Ω–50Ω e engrenagem II (250V); ambas as extremidades da bainha devem estar bem aterradas.

P3. Como o resultado da identificação é julgado?

Pela direção do balanço da agulha do medidor: apenas o cabo que transporta o sinal recebe os três sinais característicos contínuos na mesma direção, a frequência de balanço corresponde ao transmissor e um som de "bip-bip-bip" é emitido. A seta da braçadeira receptora (e transmissora) deve apontar para a extremidade distante do cabo, caso contrário, a agulha balança na direção oposta.

P4. Quais são os principais parâmetros técnicos?

Identificação por direção do balanço da agulha do medidor; mandíbula da braçadeira transmissora Φ125mm e mandíbula da braçadeira receptora Φ200mm; tensão de saída 150V (engrenagem I) e 250V (engrenagem II); faixa de teste 0Ω–1kΩ (direta) e 0Ω–50Ω (acoplamento); corrente de pulso 0–10A; período de pulso 2,75s por ciclo; fonte de alimentação bateria de lítio 12VDC (transmissor) e pilhas tamanho 5 (AA) (receptor portátil).

P5. O que está incluído no pacote e o que deve ser observado para segurança?

O pacote inclui 1 transmissor, 1 receptor, 1 carregador, 1 linha de saída vermelha, 1 linha de saída preta, 1 braçadeira transmissora, 1 braçadeira receptora e 2 pilhas tamanho 5 (AA). Para segurança, após a identificação do cabo a ser testado, um teste de perfuração deve ser realizado antes da construção; ao identificar um cabo energizado, ambas as extremidades da bainha devem estar bem aterradas e as braçadeiras receptora e transmissora devem ser mantidas a pelo menos 2m de distância.
