XHZS506YS Dispositivo de Identificação de Cabos Vivo
O XHZS506YS é um dispositivo de perfuração de cabo com controle remoto construído para identificar positivamente se um cabo de alimentação enterrado ou já colocado está ligado antes de ser cortado, movido ou serrado.Ao realizar uma perfuração mecânica controlada, força um cabo a fazer curto-circuito para a terra ou entre fases e produz um arco inconfundível, enquanto um cabo sem energia não mostra nenhuma reação.Isto elimina o risco mortal de confundir um cabo vivo em locais de escavação e reparação..
Concebido para:Equipas municipais de escavação rodoviária e ferroviária, equipas de construção de cabos de telecomunicações e ópticos, empreiteiros de gasodutos e de canalizações de água, departamentos elétricos de instalações industriais,e centros de formação em segurança que devem confirmar positivamente a identidade dos cabos de alimentação enterrados antes de qualquer escavação, de corte ou de serragem.
Principais especificações
| Parâmetro |
Especificações |
| Modelo |
XHZS506YS |
| Atirador (corpo da arma) |
2 corpos de armas (configuração de duas armas) |
| Distância de controlo remoto |
Mais de 10 metros, atravessa paredes. |
| Comprimento do cabo de controlo |
5m |
| Calibre da pinça |
φ30 ️ 150 mm |
| Fornecimento de energia |
Carregamento AC 220V / 50Hz; bateria de lítio incorporada |
| Tempo de funcionamento da bateria |
Mais de 10 horas de trabalho contínuo |
| Graus de cartuchos |
Negro / Azul / Amarelo / Vermelho (potência mínima a máxima) |
| Cartucho recomendado |
Amarelo para 35 kV e abaixo; Vermelho (S1 vermelho, 6,8×11 mm) para acima de 35 kV |
| Especificações do prego |
PS27C8 / PS37C8 / PS47C8 / PS52C8 para cabos de 30 ′′ 100 mm |
| Pacote padrão |
S1 cartuchos vermelhos (nível de potência 5) ×50; pregos PS52C8 ×50 |
Características essenciais
Corpos de armas duplas perfuram o cabo e criam um verdadeiro ponto de curto-circuito para uma verificação definitiva.
Quando os dois corpos de canhão são definidos em um ângulo não-120°, pelo menos uma arma sempre completa a perfuração em cabos trifásicos.
Controle remoto com fio e sem fio com um alcance superior a 10 m, permitindo ao operador disparar por trás de uma parede.
Uso duplo AC e DC com uma bateria de lítio integrada e armazenamento de energia de grande capacidade, para mais de 10 horas de trabalho contínuo.
O comando de voz humana sincronizado com o ecrã LCD para operação rápida e guiada.

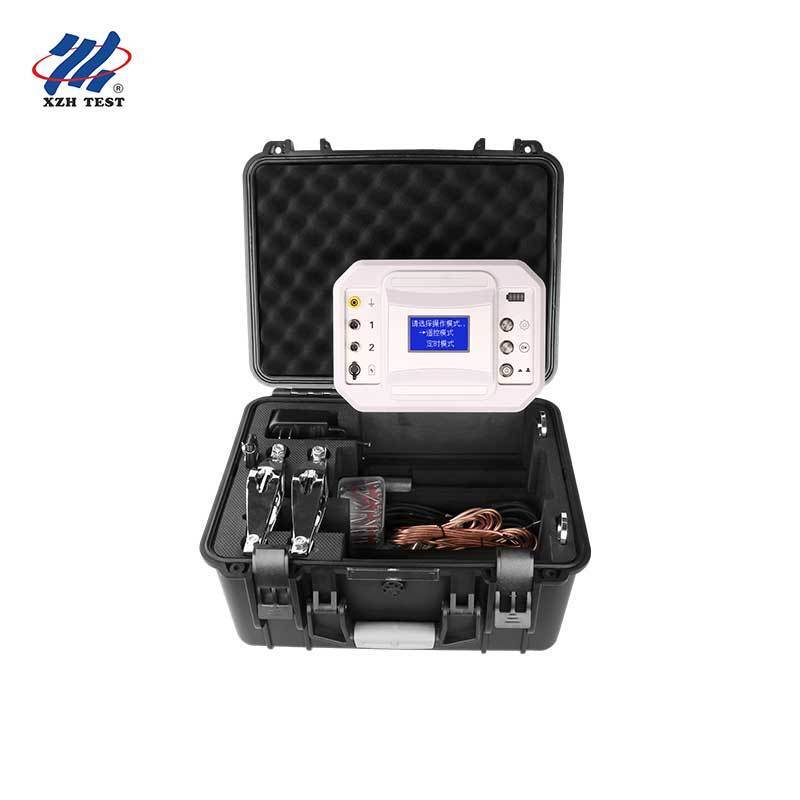

Compacto e leve o suficiente para uso em campo, e fornecido como um conjunto completo com controlador, controle remoto, cabos, estaca de terra, cartuchos e pregos.
Configuração de arma dupla e seleção do cartucho
Por que um conjunto duplo de armas
Os cabos trifásicos são geralmente colocados em um arranjo de tréguas, de modo que uma única arma pode disparar na lacuna entre duas fases e perder o condutor.Um conjunto de armas duplas colocado em um ângulo diferente de 120° garante que pelo menos uma arma obtenha uma perfuração real e forme o ponto de curto-circuito necessário para uma identificação válida.
Classificações de potência do cartucho
Os cartuchos são classificados em preto, azul, amarelo e vermelho de potência mínima a máxima. Amarelo (S1 amarelo) é recomendado para cabos de 35kV e abaixo, enquanto vermelho (S1 vermelho, 6,8×11mm) se adapta a cabos acima de 35kV.
Seleção de unhas
Os pregos PS27C8, PS37C8, PS47C8 e PS52C8 correspondem a diâmetros de cabo de 30 mm a 100 mm, de modo que o prego certo pode ser combinado com o cabo a identificar.
Pacote padrão
Cada navio tem dois corpos de canhão, um controlador, um controle remoto, cabos de ligação, uma estaca de terra, fios de terra,e uma fonte de arranque de 50 cartuchos vermelhos S1 (nível de potência 5) mais 50 pregos PS52C8.
Perguntas frequentes
P1: Para quem foi concebido o dispositivo de identificação de cabo ao vivo XHZS506YS?
É construído para equipas municipais de escavação rodoviária e ferroviária, equipas de construção de cabos de telecomunicações e ópticos, empreiteiros de gasodutos e condutas de água, departamentos elétricos de instalações industriais,e centros de formação em segurança que devem confirmar positivamente a identidade dos cabos de alimentação enterrados antes de qualquer escavação, de corte ou de serragem.
P2: Como é que o dispositivo distingue um cabo vivo de um sem energia?
Uma vez que o corpo da arma é preso ao cabo e aterrado de forma confiável, o controlador dispara remotamente um prego através do cabo para encurtá-lo para o solo ou entre as fases.Um cabo vivo produz uma explosão de arco no momento da perfuração, enquanto um cabo desligado não mostra nenhuma reação para que a tripulação saiba que é seguro continuar.
P3: Por que escolher a versão de duas armas em vez de uma única arma?
Uma única arma pode disparar contra a lacuna entre as fases de um cabo trifásico e perder o condutor, de modo que não se forma um curto-circuito real.Um conjunto de armas duplas posicionadas em um ângulo não-120° garante que pelo menos uma arma alcança um ponto de perfuração e curto-circuito verdadeiro.
P4: Como escolho o cartucho e o prego certos?
Os cartuchos são classificados em preto, azul, amarelo e vermelho de potência mínima a máxima. Amarelo (S1 amarelo) é recomendado para cabos de 35 kV e abaixo, e vermelho (S1 vermelho, 6,8 × 11 mm) para acima de 35 kV.Nails PS27C8, PS37C8, PS47C8 e PS52C8 correspondem a diâmetros de cabo de 30 a 100 mm, e o pacote padrão inclui 50 cartuchos vermelhos S1 e 50 pregos PS52C8.
Q5: Quais são as principais especificações?
O conjunto de canhão duplo pesa 15,5 kg (470×380×210mm) com dois corpos de canhão e um controlador de 2,5 kg (270×230×120mm).e carrega a partir de AC 220V / 50Hz com uma bateria incorporada suportando mais de 10 horas de trabalho contínuo.
Para manter o dispositivo em bom estado de funcionamento, limpe o corpo da arma após cada utilização e limpe-o com a ferramenta de limpeza fornecida após cerca de cada 5 disparos.
