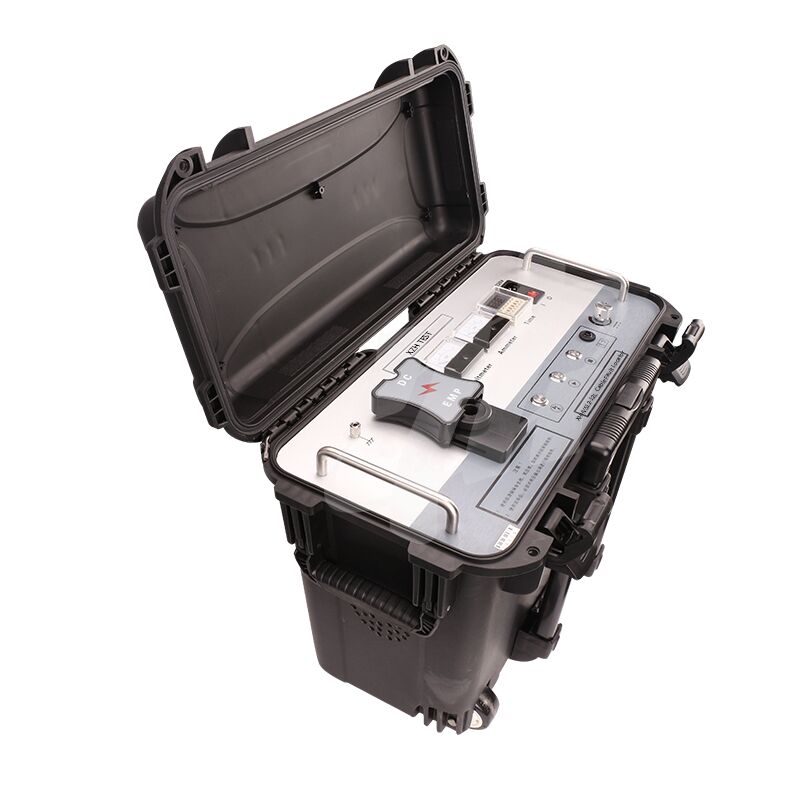

XHHV512-12L
Ideal para descarga de impulso ao testar falhas em cabos de 12kV e inferiores; também funciona para testes de tensão suportável CC em outros equipamentos elétricos.
Características do produto:
Medição precisa de tensão em tempo real no lado de alta tensão; Proteção de partida em posição zero para maior segurança e confiabilidade; Design exclusivo de medição de alta tensão, permitindo que o voltímetro indique o valor da tensão do capacitor em tempo real mesmo quando parado, proporcionando aos operadores controle completo sobre a alta tensão; O tempo de descarga pode ser definido arbitrariamente dentro de intervalos apropriados.
Descrição da função do painel
1. Aterramento de segurança: Aterre o invólucro do instrumento para evitar que o invólucro fique energizado ou que o pessoal receba um choque elétrico.
2. Botão de descarga: Quando a alta tensão está desligada, pressionar este botão descarrega manualmente a carga interna.
3. Botão Iniciar/Indicador de Posição Zero: Quando o indicador de posição zero está aceso (amarelo), indica que o instrumento está na posição zero. Pressionar o botão Iniciar ativará a saída de alta tensão. Quando o indicador de posição zero está apagado, indica que o instrumento não está na posição zero. Gire o botão de ajuste de tensão no sentido anti-horário até a posição zero; o indicador de posição zero acenderá. Pressionar o botão Iniciar novamente ativará a saída de alta tensão.
4. Botão Parar/Indicador de alta tensão: Quando o teste for concluído ou ocorrer uma anormalidade, pressionar este botão cortará a saída de alta tensão. O indicador de alta tensão acenderá para indicar que a saída de alta tensão foi iniciada; o indicador apagará para indicar que a saída de alta tensão foi interrompida.
5. Chave de proteção contra sobrecorrente: Quando pressionada, a função de proteção contra sobrecorrente é ativada; quando liberado, o instrumento acionou a proteção contra sobrecorrente. 6. Ajuste de tensão: Depois de ligar o dispositivo, primeiro gire este botão no sentido anti-horário até o fim e pressione o botão Iniciar. Em seguida, ajuste no sentido horário para aumentar a alta tensão de saída de baixa para alta e no sentido anti-horário para diminuir a alta tensão de saída de alta para baixa.
7. Interruptor de alimentação: "Posição 1" indica que a alimentação CA 220V está ligada para fornecer energia ao sistema; A "Posição 0" indica que a alimentação CA 220 V está desligada para fornecer energia ao sistema.
8. Porta-fusíveis: Local para instalação dos fusíveis no sistema de alimentação CA 220V.
9. Tomada de alimentação: Fonte de alimentação operacional do instrumento, porta de conexão AC 220V.
10. Configuração de tempo: Define o intervalo de tempo de descarga.
11. Amperímetro: Indica a corrente no lado de alta tensão.
12. Voltímetro: Um medidor de kV que indica a tensão de saída de alta tensão.
13. Saída de alta tensão (EMP): Conecte a linha de saída de alta tensão durante a descarga de impulso.
14. Saída de alta tensão (CC): Conecte a linha de saída de alta tensão durante o teste de tensão suportável CC.
