🎯 Aplicação Alvo: Projetado para equipes de gerenciamento de ativos industriais, provedores de serviços de ciclo de vida de transformadores e operadores de subestações cativas que necessitam de ferramentas de diagnóstico não invasivas para manutenção preditiva de transformadores de potência de 63kV a 500kV — distinto dos testes de conformidade de rotina das concessionárias.
Sistema de Diagnóstico de Deformação de Enrolamento de Transformador XHBX1502
Após o projeto e fabricação de um transformador, suas bobinas e estrutura interna são fixadas. Para bobinas de transformadores com múltiplos enrolamentos, tensões nominais e métodos de enrolamento idênticos se traduzem em parâmetros fixos (Ci, Li), que travam a resposta característica no domínio da frequência de cada bobina. Como resultado, os espectros de frequência das bobinas trifásicas podem ser comparados efetivamente.
Os parâmetros distribuídos do enrolamento do transformador mudam quando ocorrem curtos-circuitos entre espiras/fase-fase durante os testes, as bobinas se deslocam devido a impactos de transporte ou forças eletromagnéticas deformam as bobinas durante a operação de curto-circuito/falha. Essas mudanças perturbam as características originais no domínio da frequência do transformador, incluindo flutuações na amplitude da resposta de frequência e deslocamentos na frequência de ressonância. Nosso Testador de Enrolamento de Transformador — projetado usando análise de resposta — é uma ferramenta não destrutiva de última geração para detectar falhas internas do transformador, aplicável a transformadores de potência de 63kV a 500kV.
Este testador quantifica como os parâmetros do enrolamento do transformador respondem em diferentes faixas de frequência. Ele avalia a extensão da deformação interna do enrolamento, avaliando as magnitudes das mudanças de parâmetros, a amplitude/regiões de variação da resposta de frequência e os padrões de tendência. Usando essas informações, os usuários podem determinar rapidamente se um transformador está severamente danificado e precisa de revisão.
Recursos do Método de Resposta de Frequência

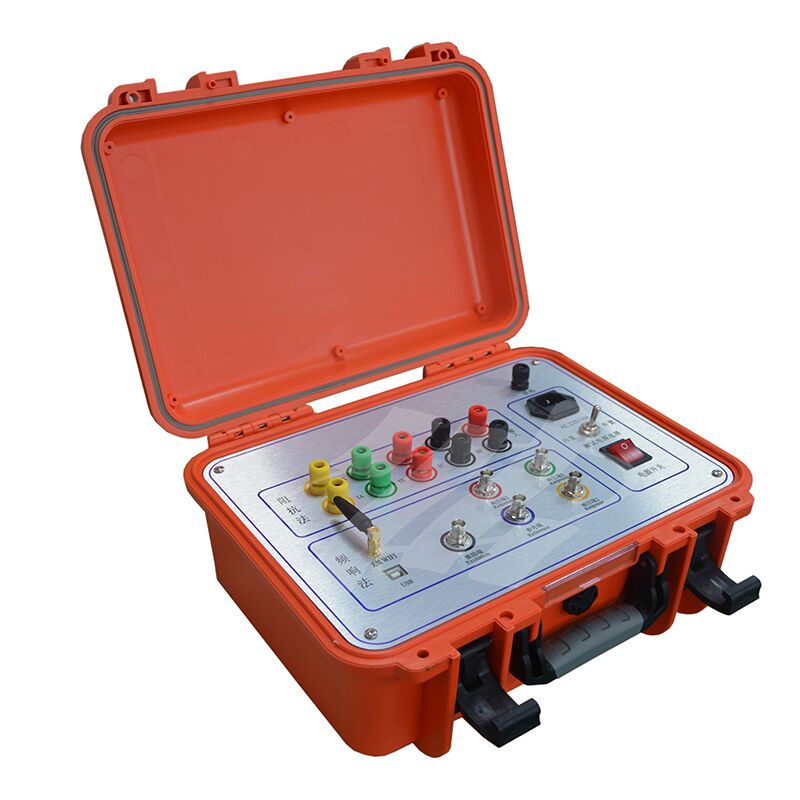

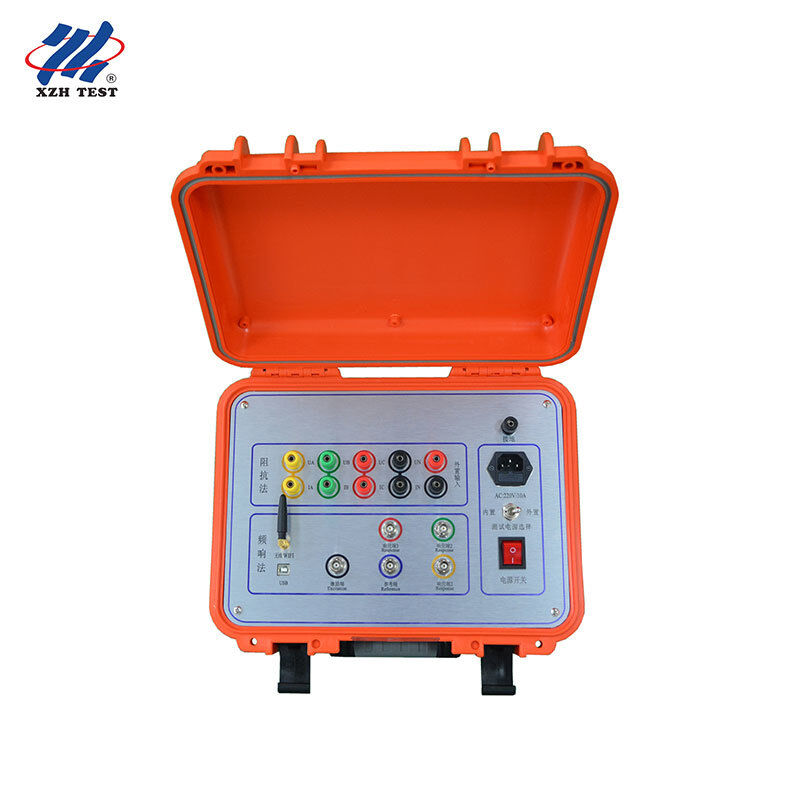

O testador de deformação de enrolamento de transformador consiste em uma unidade de medição e software de análise. A unidade de medição é controlada por um microcomputador single-chip de alta velocidade e compreende geração de sinal e medição de sinal. A unidade de medição se conecta a um tablet ou laptop via interface USB.
Durante os testes, apenas os barramentos de conexão do transformador precisam ser removidos; todos os testes podem ser concluídos sem levantar a tampa do transformador ou desmontá-lo.
O instrumento possui múltiplos sistemas de medição de varredura linear de frequência, com uma faixa de varredura de frequência de até 10MHz. O intervalo de varredura de frequência pode ser definido para 0,25kHz, 0,5kHz e 1kHz, fornecendo uma análise mais detalhada da deformação do transformador.
O instrumento é altamente inteligente e fácil de usar, com recursos como ajuste automático de alcance e ajuste automático de frequência de amostragem.
O software usa a plataforma Windows e é compatível. Ele fornece aos usuários uma interface de exibição mais conveniente e amigável.
Ele fornece análise de comparação de curvas históricas, permitindo que várias curvas históricas sejam carregadas simultaneamente para observação. Qualquer curva pode ser selecionada para análise horizontal e vertical. Ele é equipado com um sistema inteligente de análise e diagnóstico de especialistas que pode diagnosticar automaticamente o estado dos enrolamentos do transformador. Ele pode carregar seis curvas simultaneamente, calcular automaticamente os parâmetros relevantes para cada curva, diagnosticar automaticamente a deformação do enrolamento e fornecer conclusões de referência de diagnóstico.
O software possui poderosas funções de gerenciamento, considerando totalmente as necessidades de uso no local. Ele salva automaticamente os parâmetros das condições ambientais para fornecer uma base para o diagnóstico de deformação do enrolamento do transformador. Os dados de medição são salvos automaticamente e ele possui uma função de impressão colorida, tornando conveniente para os usuários gerar relatórios de teste.
O software é altamente amigável. A maioria das condições de medição são opções selecionáveis. Parâmetros detalhados do transformador podem ser salvos para referência de diagnóstico e não precisam ser inseridos no local; as informações podem ser adicionadas ou modificadas posteriormente, tornando-o mais conveniente de usar.
O software é altamente inteligente. Após conectar os sinais de entrada e saída e definir os parâmetros de condição, todo o trabalho de medição pode ser concluído. Curvas de forma de onda históricas podem ser abertas a qualquer momento durante a medição para comparação e observação, e a medição pode ser interrompida a qualquer momento.
O tempo necessário para cada medição de fase é inferior a 60 segundos. O tempo total necessário para a medição de deformação do enrolamento de um transformador de potência com enrolamentos de alta, média e baixa tensão (independentemente da capacidade e nível de tensão) não é superior a 10 minutos. O pessoal de fiação pode organizar livremente os cabos de entrada e saída de sinal sem afetar os resultados da medição. O pessoal de fiação pode permanecer no topo do tanque de óleo do transformador, eliminando a necessidade de descer, reduzindo assim a intensidade do trabalho.
Perguntas Frequentes
P1: Que tipos de transformadores este sistema de diagnóstico pode testar?
O XHBX1502 é projetado para transformadores de potência de 63kV a 500kV em aplicações de geração, transmissão e distribuição. Ele suporta configurações de múltiplos enrolamentos, incluindo enrolamentos de alta, média e baixa tensão, tornando-o adequado tanto para verificação de novas instalações quanto para monitoramento de condições em serviço em subestações industriais e infraestrutura de concessionárias.
P2: O processo de teste requer desmontagem do transformador?
Não. O sistema realiza diagnósticos totalmente não invasivos. Apenas os barramentos de conexão precisam ser removidos antes do teste. Todas as medições são realizadas externamente sem levantar a tampa do transformador, desmontar componentes principais ou interromper as operações normais da subestação além da janela de manutenção programada.
P3: Quanto tempo leva um ciclo de diagnóstico completo?
Cada medição de fase individual é concluída em menos de 60 segundos. Uma avaliação abrangente de transformador de três enrolamentos — cobrindo enrolamentos de alta, média e baixa tensão — leva no máximo 10 minutos, independentemente da capacidade ou tensão nominal do transformador, permitindo cronogramas eficientes de inspeção de múltiplas unidades.
P4: Que capacidades de análise o software de diagnóstico oferece?
O software baseado em Windows suporta o carregamento simultâneo de até seis curvas de resposta de frequência para comparação cruzada. Ele possui um sistema de diagnóstico inteligente de especialistas que calcula automaticamente os parâmetros da curva, identifica padrões de deformação do enrolamento e gera conclusões de referência de diagnóstico. A sobreposição de curvas históricas, ferramentas de análise horizontal/vertical e impressão de relatórios coloridos são padrão.
P5: Como a análise de resposta de frequência detecta deformação do enrolamento?
O sistema aplica varreduras de frequência linear de até 10MHz (ajustável em intervalos de 0,25kHz, 0,5kHz e 1kHz) e mede a resposta no domínio da frequência do enrolamento. Mudanças nas características de amplitude e deslocamentos na frequência de ressonância indicam deformação física do enrolamento causada por impactos de transporte, forças eletromagnéticas de curto-circuito ou degradação de material a longo prazo. A análise comparativa com curvas de base e históricas quantifica a gravidade da deformação para priorização da manutenção.
