Analisador de deformação de enrolamento de transformador com barramento de frequência XHBX1502

Name: Analisador de deformação de enrolamento de transformador com barramento de frequência XHBX1502
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1502
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHBX1502

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHBX1502

Destacar:

High Light

Destacar:

Analisador de Deformação de Enrolamento de Transformador com medição de varredura de frequência segmentada

Analisador de Resposta em Frequência de varredura de frequência digital de alta velocidade baseado em DDS

Teste de transformador de interface Bluetooth sem fio

Trading Information

Quantidade de ordem mínima:

1 conjunto

Preço:

Negociável

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

XHBX1502 Analisador de deformação do enrolamento do transformadoré um instrumento de diagnóstico avançado não destrutivo baseado na tecnologia de Análise de Resposta por Frequência (FRA),para detecção de falhas mecânicas internas em transformadores de potência de 63 kV a 500 kVQuando um transformador é fabricado, cada enrolamento possui uma assinatura de resposta de frequência única e estável determinada pelos seus parâmetros de capacitância distribuída (Ci) e de indutividade (Li).Eventos como falhas de curto-circuito, os impactos de transporte, a atividade sísmica ou as forças eletromagnéticas de correntes de falha podem deslocar ou deformar fisicamente os enrolamentos,alterando estes parâmetros distribuídos e produzindo alterações mensuráveis na resposta de frequênciaO XHBX1502 emprega a varredura digital de alta frequência baseada em DDS para capturar e comparar estas assinaturas, quantificando a magnitude, localização,e direção dos desvios de resposta para determinar se o transformador necessita de reparações importantes ̇ tudo sem ensaios invasivos ou drenagem de óleo.

Especificações técnicas

Parâmetro	Especificações
Desempenho de medição
Faixa de medição da amplitude	-120 dB a +20 dB
Precisão da medição da amplitude	0.1 dB
Precisão da frequência de digitalização	00,005%
Repetitividade dos ensaios em fase	990,9%
Características do sinal
Impedância de entrada de sinal	1 MΩ
Impedância de saída do sinal	50 Ω
Amplitude de saída do sinal	± 20 V
Aplicação e físico
Classificação do transformador aplicável	63 kV ¥ 500 kV
Dimensões do instrumento (L × W × H)	340 × 240 × 210 mm
Dimensões da caixa (L × W × H)	370 × 280 × 260 mm
Dimensões da caixa de cabos (L × W × H)	420 × 300 × 300 mm
Peso total	20 kg
Ambiente
Temperatura de funcionamento	-10°C a +40°C
Temperatura de armazenamento	-20°C a +70°C
Umidade relativa	< 90%, não condensante

Principais características de desempenho

Análise de frequência digital de alta velocidade baseada em DDSA tecnologia de síntese digital direta (DDS) gera sinais de excitação precisos e repetíveis em toda a faixa de frequência de medição, proporcionando uma precisão de freqüência de digitalização de 0,005% e 99.9% de repetibilidade dos ensaios em fase para comparações antes e depois altamente fiáveis.
Medição de varredura de frequência segmentadaO sistema de medição de frequência é baseado em um sistema de medição de frequência que utiliza um sistema de medição de frequência de frequência de frequência de frequência de frequência.telescópio axial, e compressão do aro.
Análise de amplitude dinâmicaA amplitude de medição de (-120dB) a (+20dB) capta mudanças sutis de enrolamento no estágio inicial e assinaturas de deformação grosseira, com 0.Resolução de 1 dB para uma boa distinção entre os efeitos normais do envelhecimento e as alterações estruturais relacionadas com falhas.
Interface Bluetooth sem fioA conectividade Bluetooth integrada permite a transferência sem fio de dados para PC ou tablet para análise avançada, geração de relatórios,e gestão de bases de dados ̇ eliminação da confusão dos cabos no espaço de trabalho da subestação.
Metodologia de ensaio não destrutivoA análise da resposta de frequência não requer drenagem de óleo, acesso interno,e sem excitação de alta tensão que o torna inerentemente mais seguro e mais rápido do que os métodos de diagnóstico alternativos, proporcionando uma sensibilidade de detecção equivalente ou superior para a deformação do enrolamento.
Análise comparativa em três fasesCaptura e sobrepõe simultaneamente as assinaturas de resposta de frequência de todas as três fases, permitindo a comparação visual instantânea de desvios interfase que indicam deformação de enrolamento assimétrica.
Embalagens robustas e prontas para uso em campo¢ Caixa de instrumentos de liga de alumínio e caixa de cabos separada proporcionam uma proteção robusta durante o transporte e armazenamento,com um peso total do sistema de 20 kg que equilibra a portabilidade com a capacidade de instrumentação para ensaios de 63 kV ∼ 500 kV.

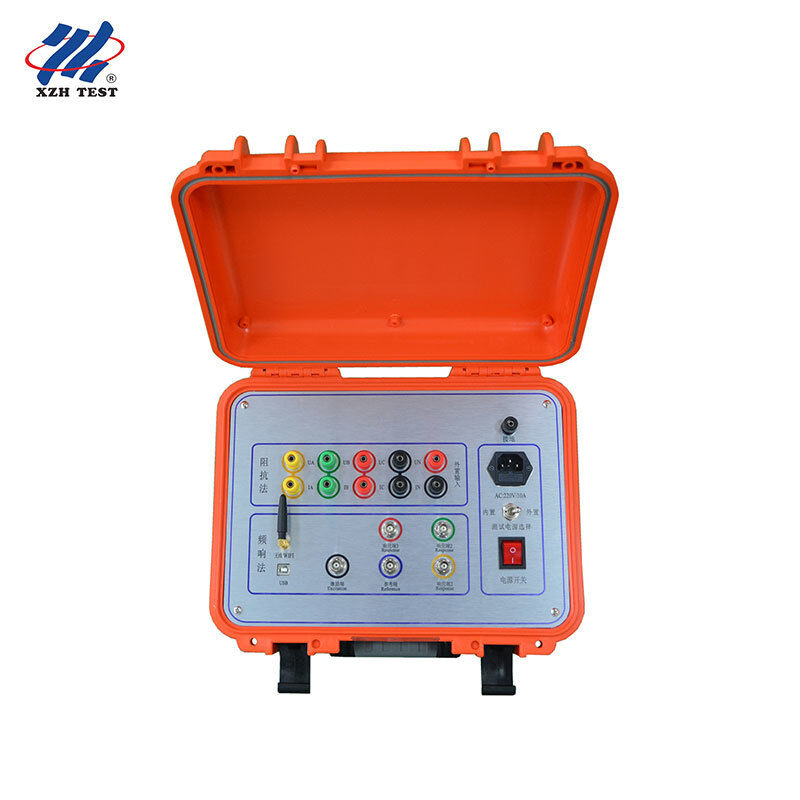

Imagem do produto

XHBX1502

Perguntas Frequentes

P1: Este analisador é adequado para especialistas em monitorização e diagnóstico da condição do transformador?

Sim, o XHBX1502 é uma ferramenta essencial para programas de monitorização da condição dos transformadores.A FRA mede diretamente a integridade mecânica dos enrolamentosOs especialistas em diagnóstico podem estabelecer uma impressão digital de resposta de frequência de base quando se sabe que o transformador está saudável (pós-fabricação ou pós-comissionamento),Em seguida, realizar novos ensaios periódicos para detectar deformações progressivas da exposição acumulada a falhasA repetibilidade de 99,9% garante que as alterações observadas representam evoluções estruturais reais e não variabilidade de medição.

P2: Os engenheiros de manutenção de subestações de alta tensão podem usar isso para inspeção de rotina?

As equipas de manutenção de subestações que gerem frotas de transformadores de 63 kV a 500 kV podem integrar os testes da FRA nos programas de manutenção de interrupções programadas.A varredura automatizada de frequência baseada em DDS e a transferência de dados sem fio Bluetooth do XHBX1502 simplificam o fluxo de trabalho de teste: ligar o instrumento, iniciar a sequência de varredura automática e rever o gráfico de resposta de frequência comparativa.O recurso de varredura segmentada otimiza a duração do teste, mantendo a sensibilidade diagnóstica, tornando prático testar vários transformadores durante uma única janela de interrupção programada.

Q3: Como serve os departamentos de testes e P&D das fábricas de transformadores?

Os fabricantes de transformadores e centros de P&D usam a FRA para validação de projeto, teste de tipo e garantia de qualidade.Precisão de amplitude de 1 dB, 99,9% de repetibilidade) fornece a precisão necessária para a análise de engenharia de alternativas de design de enrolamento, investigação de tolerâncias de fabrico,e estabelecimento de assinaturas de base de fábricaA interface Bluetooth sem fios permite a integração perfeita com estações de trabalho de engenharia para pós-processamento avançado, comparação com simulações de projeto,e arquivamento dos dados de referência da fábrica durante toda a vida útil do transformador.

P4: É apropriado para equipas de investigação forense eléctrica após falha?

Quando um transformador sofre uma grande falha de passagem ou operação de relé de proteção, os investigadores forenses precisam determinar se o transformador é seguro para voltar ao serviço ou precisa de reparo.O XHBX1502 fornece a prova crítica de integridade mecânicaA comparação da resposta de frequência pós-falha com a linha de base pré-falha (ou com as linhas de base das unidades irmãs) revela se os enrolamentos se moveram.Os dados quantificáveis são essenciais para o tratamento dos sinistros de seguros., resolução de litígios em matéria de garantia e comunicação de incidentes regulamentares, muitas vezes fazendo a diferença entre uma simples decisão de retorno ao serviço e uma inspecção interna desnecessária e dispendiosa.

P5: Os avaliadores de seguros de transporte e logística podem utilizar isto para verificação de danos?

Quando grandes transformadores de potência são transportados por estrada, ferrovias ou mar, o choque mecânico e a exposição a vibrações podem causar deslocamento de enrolamento mesmo sem danos externos visíveis.Os avaliadores de seguros e os prestadores de serviços de logística podem utilizar o XHBX1502 para medições de base antes do transporte e verificação pós-entregaUma assinatura de resposta de frequência estável confirma que o transformador sobreviveu ao transporte sem danos mecânicos internos.fornecer provas objetivas para a assinatura do seguro de carga e proteger todas as partes de litígios sobre quando e onde ocorreu o danoO peso total do sistema do instrumento é de 20 kg, o que o torna prático para utilização tanto nos locais de expedição como de recepção.
