Tester TTR portátil com proteção de ligação reversa

Name: Tester TTR portátil com proteção de ligação reversa
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBB128B
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHBB128B

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHBB128B

Destacar:

High Light

Destacar:

Testador de Relação de Transformação com Proteção Contra Conexão Invertida de Alta e Baixa Tensão

Teste TTR de medição precisa da razão

Teste de proporção de transformador de projeto portátil

Trading Information

Quantidade de ordem mínima:

1 conjunto

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

XHBB128B Teste de taxa de rotação do transformador (TTR)É um instrumento de diagnóstico trifásico de alta precisão, concebido para a medição rápida e precisa do rácio de rotação e da relação de tensão do transformador de potência.O teste da taxa de rotação do transformador é um requisito crítico em vários cenários: durante a produção QC, antes da colocação em serviço de um novo transformador e de acordo com os procedimentos de ensaio preventivo da indústria energética.Avalia o desempenho do trocador de toque, detecta curto-circuitos entre voltas e confirma a compatibilidade da operação paralela.Alimentado por uma alimentação de inversor de precisão de três fases exclusiva não de rede de energia monofásica o XHBB128B elimina a interferência harmônica da rede para uma integridade de medição superiorO seu ecrã LCD a cores de 7 polegadas, o seu conjunto de proteção abrangente e o seu gabinete robusto e pronto para o campo tornam-no a solução TTR definitiva para linhas de produção, comissionamento em campo,e manutenção de rotina.

Especificações técnicas

Parâmetro	Especificações
Medição
Faixa de ensaio	0.9 ¢ 10000
Precisão (0,9 ¢ 500)	±0,1% + 2 dígitos
Precisão (501 ‰ 2000)	±0,2% + 2 dígitos
Precisão (2001 ¥10000)	±0,5% + 2 dígitos
Resolução	0.0001 mínimo
Tensão de saída	Ajuste automático de acordo com a carga
Energia e Meio Ambiente
Fornecimento de energia de trabalho	AC 220V ± 10%, 50 ± 1 Hz
Temperatura ambiente	-10°C a +40°C
Umidade relativa	≤ 85%, sem condensação
Físico
Dimensões (unidade principal)	360 × 290 × 170 mm
Dimensões (caixa de cabos)	360 × 290 × 170 mm
Peso (unidade principal)	50,9 kg
Peso (caixa de cabos)	5.65 kg

Principais características de desempenho

Fornecimento de energia de inversor de precisão trifásicoO inversor trifásico proprietário substitui a fonte de tensão de medição convencional de uma só fase, eliminando completamente as interferências harmônicas da rede para obter resultados mais precisos.A precisão da medição não é afetada mesmo quando operada a partir da energia do gerador.
Medição simultânea em três fasesA saída trifásica acelera a velocidade de ensaio, mede os ângulos entre as fases e identifica automaticamente os grupos de ligação do transformador 011que elimina os ensaios manuais fase a fase exigidos pelas pontes de proporção tradicionais.
Compatibilidade global dos transformadoresSuporta uma gama única de tipos de transformadores, incluindo tipo Z, retificador, aterragem, forno elétrico, mudança de fase,e transformadores de balanço proporcionando a cobertura de parâmetros de medição mais completa da sua classe.
Sistema de protecção de várias camadasProteção de ligação inversa de alta/baixa tensão integrada, proteção de curto-circuito do transformador, proteção contra falhas abertas/quase abertas do interruptor,Proteção de curto-circuito completo e de saída garantir a segurança do instrumento e do operador em todas as condições de falha.
Análise automática do trocador de torneirasApós a introdução dos parâmetros de classificação, mede automaticamente a relação, o valor de erro e a posição do interruptor de toque até 99 pontos de toque.Identifica com precisão as posições de toque assimétricas que os testadores convencionais não podem resolver.
Ecrã sensível ao toque em cores HD de 7 polegadasO grande LCD com ecrã modular e instruções de operação passo a passo em chinês/inglês permite uma operação intuitiva e sem necessidade de manual.
Gestão integrada de dadosImpressora térmica incorporada, interface de disco flash USB e porta serial RS232 fornecem opções de saída de dados flexíveis para documentação imediata, arquivamento digital e integração de escritório sem papel.
Recinto resistente para uso em campo¢ Caixa de plástico de engenharia multifunção com resistência ao frio/temperatura, vedação à prova de água e resistência a quedas/choques garante uma operação e um transporte fiáveis em ambientes de campo exigentes.

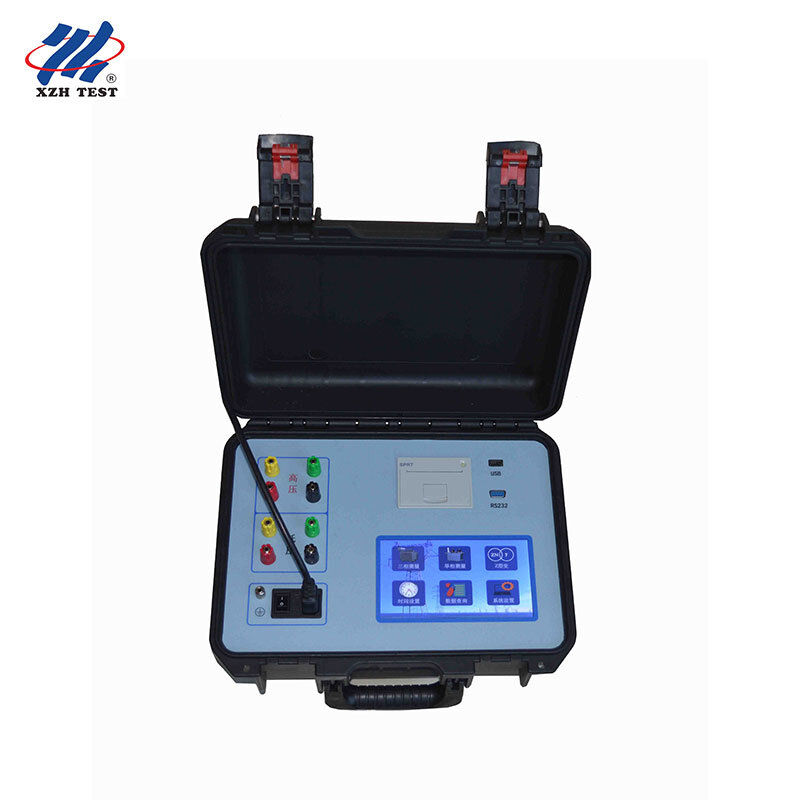

Panel de instrumentos

Componente	Função
LCD de 7 polegadas com ecrã táctil	Exibição táctil a cores com regulação digital da luz de fundo; mostra o menu de funcionamento e os resultados dos ensaios
Terminais de alta tensão	Amarelo, Verde, Vermelho, Negro ‡ ligar às fases A, B, C e neutro (O) do lado do transformador HV
Terminais de baixa tensão	Amarelo, Verde, Vermelho, Negro ‡ ligar às fases a, b, c e neutro (o) do lado LV do transformador
Entrada de energia AC220V	Entrada de energia para o instrumento, ligar à fonte de alimentação AC220V
Terreno de protecção	Terminal de aterragem fiável para a segurança do operador
Portas RS232 / USB	Comunicação serial e armazenamento USB para exportação de dados
Impressora integrada	Impressão dos resultados dos ensaios imediatamente após a conclusão da medição

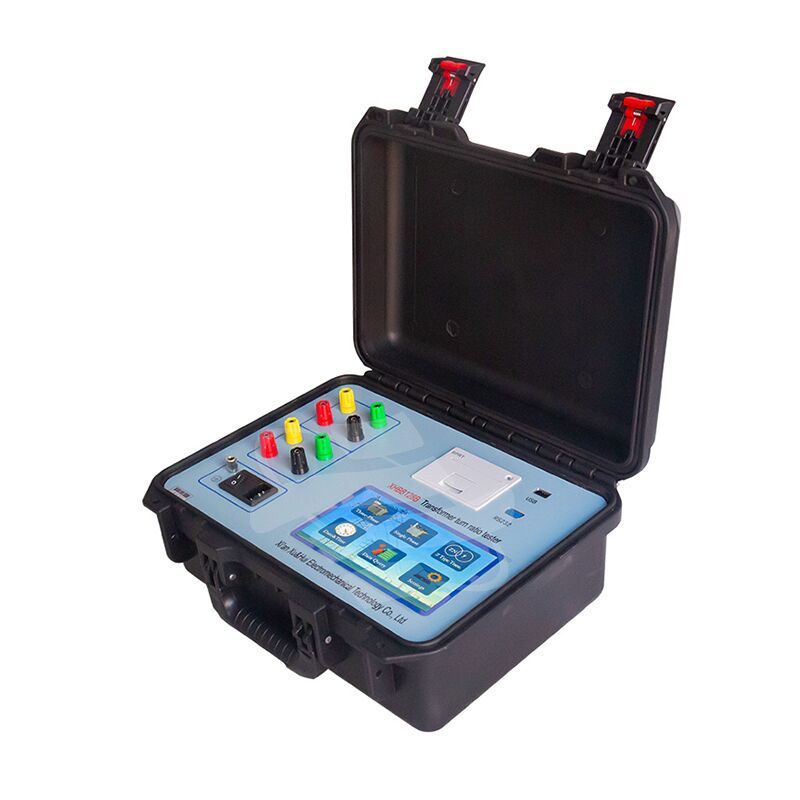

Imagem do produto

XHBB128B

Verificação por autoexame

Se os resultados dos ensaios parecerem anormais, o instrumento pode ser verificado utilizando o seguinte procedimento de autoensaios:

Conectar os clips amarelos/verdes/vermelhos/negros de alta tensão e, de forma semelhante, encurtá-los.Selecionar Y-Y-0 ou D-D-0 como modo de ligação e pressionar OK para iniciar a mediçãoUm instrumento normal mostrará 1.0000Qualquer outra leitura indica um problema potencial do instrumento que precise de serviço.

Alternativamente, as pinças de linha de ensaio de alta e baixa tensão podem ser encurtadas juntas (garantir que as extremidades do fio estejam conectadas de forma fiável).

Perguntas Frequentes

P1: Este TTR-tester é adequado para o controlo da qualidade da linha de produção de transformadores?

Sim, o XHBB128B foi especialmente construído para a fabricação de ambientes de QC.A sua medição simultânea de três fases acelera drasticamente o débito de teste em comparação com as pontes tradicionais de proporção fase por faseA classe de precisão ± 0,1% (intervalo 0,9 ¢ 500) satisfaz os padrões de ensaio de aceitação de fábrica,enquanto a identificação automática da posição do modificador de toque (até 99 pontos) verifica a correção do conjunto do modificador de toque sem cálculo manualA interface do disco flash USB permite a exportação rápida de dados para integração com sistemas de execução de fabricação (MES) e bancos de dados de QC.

P2: Os engenheiros de comissionamento de campo podem usar isso para a verificação da instalação de novos transformadores?

Antes de um novo transformador ser alimentado, os engenheiros devem verificar se as relações de rotação em todas as posições das torneiras correspondem à placa e se o grupo de ligação está correto.O XHBB128B automatiza todo este fluxo de trabalho: mede simultaneamente todas as três fases, identifica automaticamente o grupo de ligação (011), calcula os valores de erro em cada posição da torneira e imprime um relatório completo de colocação em serviço.A proteção da ligação inversa e a proteção do curto-circuito de saída fornecem uma camada de segurança essencial durante o comissionamento, quando os erros de fiação são mais prováveisO invólucro resistente à água e o peso da unidade principal de 5,9 kg tornam-no prático para programas de comissionamento em vários locais.

Q3: Como serve os empreiteiros de serviços de manutenção preventiva elétrica?

Os empreiteiros de manutenção preventiva que atendem a vários clientes industriais, comerciais e de serviços públicos precisam de instrumentos que sejam rápidos, confiáveis e produzam documentação auditável.A medição simultânea trifásica do XHBB128B minimiza o tempo de teste em cada local do cliente, enquanto a impressora integrada gera relatórios impressos imediatos para a assinatura do cliente.e transformadores com mudança de fase significa que um único instrumento serve todos os clientes, independentemente da composição da sua frota de transformadoresA fonte de alimentação do inversor trifásico garante a integridade da medição mesmo quando operada a partir de geradores portáteis em locais remotos.

P4: É adequado para especialistas em manutenção de transformadores?

A manutenção do interruptor de torneira requer uma verificação precisa de que cada posição da torneira fornece a relação de tensão correta.basta inserir os parâmetros de classificação uma vez, e o instrumento mede automaticamente os valores da razão e do erro em cada uma das até 99 posições do toque, identificando com precisão a posição real do toque mesmo para configurações de toque assimétricas.Isto é inestimável no diagnóstico de defeitos do trocador de torneiras como posições perdidas, falhas de ponte ou desalinhamento mecânico que possam não ser detectados apenas através de ensaios elétricos.

P5: Os auditores da qualidade da energia e da conformidade da rede podem usar isso para verificação regulamentar?

Os auditores de conformidade da rede que verificam se os transformadores de distribuição cumprem os padrões de regulação de tensão precisam de medições precisas de proporções que possam suportar o escrutínio.A alimentação do inversor trifásico XHBB128B® elimina interferências harmônicas da rede que podem comprometer a precisão de medição em testadores monofásicos tradicionais, com uma precisão de ±0,1% que atende ou excede os requisitos de ensaios regulamentares. A exportação de dados USB permite uma integração contínua com bases de dados de conformidade e geração automatizada de relatórios,enquanto o procedimento de verificação de auto-teste do instrumento fornece uma confiança documentada de medição que os auditores podem consultar nos seus relatórios.
