Testador de transformadores com análise e diagnóstico de vetores

Name: Testador de transformadores com análise e diagnóstico de vetores
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHTX1318
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHTX1318

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHTX1318

Destacar:

High Light

Destacar:

Análise de vetores simples Tester de transformadores

Teste de análise de vetores de medição das características da capacidade

Diagnóstico de Transformadores Testador de Características de Capacidade de Transformadores

Trading Information

Quantidade de ordem mínima:

1 conjunto

Preço:

Negociável

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

Testador de Características de Transformador Série XHTX1318 é um instrumento de diagnóstico de alta precisão e dupla função que serve efetivamente como dois instrumentos em um: um testador de capacidade de transformador e um testador de parâmetros característicos de transformador. Projetado para avaliação abrangente de transformadores, ele mede com precisão múltiplos parâmetros de frequência de energia em diversos modelos de transformadores — incluindo capacidade, identificação de tipo, corrente sem carga, perdas sem carga, perdas em curto-circuito (carga), tensão de impedância e análise de grupo vetorial. Com precisão de medição de ±0,2% em parâmetros de tensão, corrente e potência, é o instrumento ideal para concessionárias de energia, fabricantes de transformadores e provedores de serviços de teste que exigem diagnósticos de transformadores confiáveis e repetíveis em campo ou laboratório.

Especificações Técnicas

Parâmetro	Especificação
Entradas de Medição
Faixa de Tensão Ativa	0–10 V
Faixa de Corrente Ativa	0–10 A
Faixa de Tensão Passiva	0–750 V (ampla faixa)
Faixa de Corrente Passiva	0–20 A – 100 A (faixa dupla interna, seleção automática/manual)
Precisão de Medição
Tensão	±0,2%
Corrente	±0,2%
Potência (Cosφ > 0,2)	±0,2%
Potência (0,02 < Cosφ < 0,2)	±0,3%
Operação e Alimentação
Temperatura de Operação	-25°C a +65°C
Fonte de Alimentação de Carregamento	CA 160V–260V
Isolamento
Resistência de Entrada para Carcaça	≥ 100 MΩ
Suporte de Entrada de Alimentação	2 kV (RMS) por 1 minuto

Parâmetros Medidos

Parâmetro	Descrição
Capacidade do Transformador	Determinação precisa da capacidade e identificação do tipo para transformadores desconhecidos ou sem etiqueta
Corrente Sem Carga	Medição da corrente de excitação sob tensão nominal
Perda Sem Carga	Medição da perda do núcleo para avaliação de eficiência
Perda em Curto-Circuito / Carga	Medição da perda de cobre sob corrente nominal
Tensão de Impedância	Determinação da impedância percentual para coordenação do sistema
Grupo Vetorial	Análise da conexão do enrolamento e deslocamento de fase

Principais Recursos de Desempenho

Integração de Dupla Função — Combina o teste de capacidade do transformador e a medição de parâmetros característicos em um único instrumento, eliminando a necessidade de carregar e gerenciar dois testadores separados em campo.

Alta Precisão ±0,2% de Precisão — Precisão de medição líder na classe em parâmetros de tensão, corrente e potência (Cosφ > 0,2), com ±0,3% mesmo em fatores de potência muito baixos (0,02–0,2), garantindo dados confiáveis para aceitação, diagnóstico e verificação de eficiência energética de transformadores.

Medição Passiva de Ampla Faixa — Entradas de tensão passiva de até 750V e entradas de corrente de faixa dupla (0–20A / 0–100A) com seleção de faixa automática ou manual acomodam todo o espectro de transformadores de distribuição e de potência sem acessórios PT/CT externos.

Tolerância a Ambientes Extremos — Faixa de temperatura operacional de -25°C a +65°C permite implantação em ambientes hostis de subestações externas, desde o frio ártico até o calor do deserto, com compatibilidade de fonte de alimentação de carregamento de 160V a 260V para operação confiável em geradores ou fontes de rede instáveis.

Design Robusto de Isolamento — Resistência de isolamento de entrada para carcaça de ≥100 MΩ e capacidade de suportar 2kV de entrada de alimentação garantem a segurança do operador e a integridade da medição em ambientes de subestações de alta tensão.

Diagnóstico Abrangente de Transformadores — Mede todos os principais parâmetros de frequência de energia em uma única sequência de teste: capacidade, tipo, corrente sem carga, perda sem carga, perda de carga, tensão de impedância e grupo vetorial — fornecendo um perfil completo de saúde do transformador para avaliação de condição, teste de aceitação e auditoria de energia.

Áreas de Aplicação

Setor	Aplicações Típicas
Sistemas de Energia	Teste de transformadores de geração, transmissão, transformação e distribuição
Plantas Industriais e Mineração	Diagnóstico de transformadores de fabricação em larga escala, operações de mineração e indústria pesada
Metalurgia e Petroquímica	Avaliação de transformadores de fundição, processamento químico, instalações de tratamento de água
Infraestrutura de Transporte	Sistemas de energia de portos, ferrovias, rodovias, aeroportos e iluminação pública municipal
Comercial e Institucional	Grandes empresas, centros logísticos e gerenciamento de instalações institucionais
Construção e Imóveis	Comissionamento de transformadores para grandes projetos de construção e gerenciamento de propriedades
Teste e Comissionamento	Provedores de serviços de instalação e comissionamento de energia

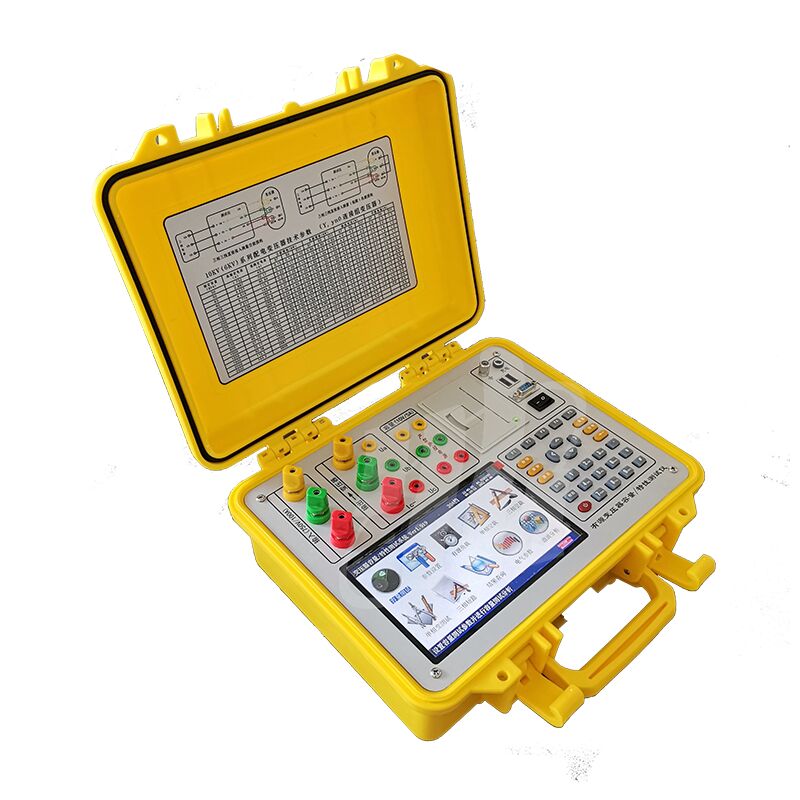

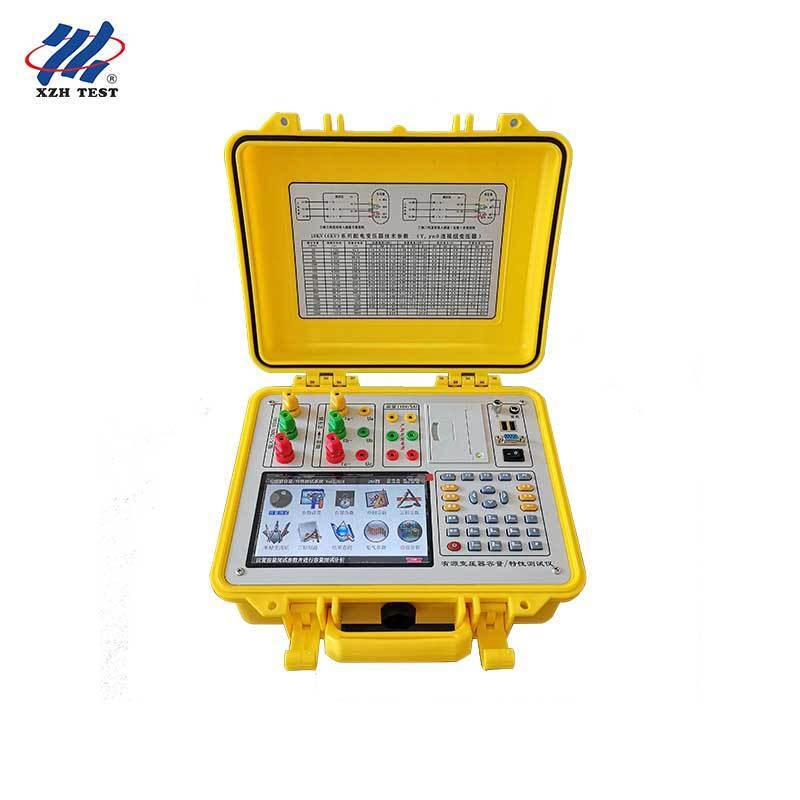

Imagem do Produto

XHTX1318

Nota Importante de Segurança

Se qualquer situação anormal ou mau funcionamento for observado com o instrumento, não tente abri-lo ou desmontá-lo. Entre em contato com nossa empresa prontamente para os devidos arranjos de serviço.

Perguntas Frequentes

P1: Este testador é adequado para testes de aceitação de fábrica (FAT) em fabricação de transformadores?

Sim, o XHTX1318 é construído especificamente para controle de qualidade na fabricação de transformadores. Sua classe de precisão de ±0,2% atende aos rigorosos requisitos de medição de testes de aceitação de fábrica para transformadores de distribuição e de potência. O design de dupla função permite que os fabricantes verifiquem a conformidade da capacidade nominal e os principais parâmetros de desempenho — perdas sem carga, perdas de carga, tensão de impedância e grupo vetorial — em uma única configuração de instrumento. Isso elimina a necessidade de múltiplos testadores especializados na linha de produção, reduzindo o investimento de capital, a manutenção de calibração e os requisitos de treinamento do operador no departamento de CQ.

P2: As equipes de gerenciamento de ativos de concessionárias de energia podem usá-lo para avaliação de condição de transformadores?

Absolutamente. Gerentes de ativos de concessionárias que tomam decisões de substituição, reforma ou aumento de carga precisam de dados de desempenho de transformadores confiáveis e precisos. O XHTX1318 fornece avaliação abrangente de condição: tendências de perdas sem carga indicam degradação do núcleo, aumentos de perdas de carga sinalizam deterioração do enrolamento e desvios na tensão de impedância podem revelar deformação mecânica. Sua ampla faixa de temperatura operacional (-25°C a +65°C) permite testes de campo durante todo o ano em todas as zonas climáticas, e as entradas de corrente de faixa dupla (até 100A) acomodam tudo, desde pequenos transformadores de distribuição até grandes transformadores de potência sem acessórios externos.

P3: Como ele atende empresas de reforma e modernização de transformadores?

Empresas de reforma de transformadores que rebobinam, reparam e atualizam transformadores existentes precisam verificar se a unidade reconstruída atende às especificações originais ou atualizadas antes de devolvê-la ao serviço. A capacidade de análise de grupo vetorial do XHTX1318 é particularmente valiosa aqui — verificando as conexões corretas dos enrolamentos após o rebobinamento — enquanto as medições de capacidade e perdas fornecem prova documentada de que o transformador reformado atende às suas classificações de placa de identificação. A capacidade do instrumento de medir a capacidade de transformadores desconhecidos ou sem etiqueta também é essencial ao avaliar núcleos recebidos para possíveis caminhos de atualização.

P4: É apropriado para empresas de auditoria de energia e consultoria de eficiência?

Consultores de eficiência energética que realizam auditorias ISO 50001 e avaliações de energia industrial precisam de dados precisos de perdas de transformadores para calcular oportunidades de economia de energia e ROI para recomendações de substituição ou otimização de carga. A precisão de ±0,2% do XHTX1318 em medições de potência (mesmo nos baixos fatores de potência típicos de testes de transformadores sem carga) fornece o rigor de medição necessário para relatórios de auditoria de energia defensáveis. A capacidade de testar em faixas ativa (0–10V/0–10A) e passiva (0–750V/0–100A) significa que os consultores podem avaliar transformadores enquanto eles permanecem in-situ, minimizando a interrupção da produção nas instalações do cliente.

P5: Institutos de engenharia elétrica podem usá-lo para avaliação de licitações e comissionamento?

Institutos de design e consultorias de engenharia responsáveis por especificar transformadores em documentos de licitação e verificar equipamentos fornecidos durante o comissionamento precisam de ferramentas de medição que possam validar independentemente as alegações do fabricante. A cobertura abrangente de parâmetros do XHTX1318 — capacidade, tipo, perdas sem carga e de carga, tensão de impedância e grupo vetorial — permite que engenheiros de projeto verifiquem cada item de especificação chave em relação à folha de dados aprovada. Sua precisão de ±0,2% fornece a confiança de medição necessária para relatórios formais de comissionamento e resolução de disputas quando o desempenho do equipamento fornecido é questionado.
