Teste de óleo dielétrico com lacuna de elétrodo de 2,5 mm XHYY102

Name: Teste de óleo dielétrico com lacuna de elétrodo de 2,5 mm XHYY102
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHYY102

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHYY102

Destacar:

High Light

Destacar:

2Equipamento de ensaio de óleo dielétrico com lacuna de elétrodos de 0

5 mm

Teste de resistência dielétrica do transformador Teste de óleo

Trading Information

Quantidade de ordem mínima:

1 conjunto

Preço:

Negociável

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

XHYY102 Testador de Rigidez Dielétrica de Óleo Isolante é um instrumento industrial totalmente digital de alta precisão desenvolvido independentemente em estrita conformidade com a norma nacional GB507-1986 e a norma industrial DL/T846.7-2004. Disponível em configurações de copo único, três copos e múltiplos copos para atender a diversos requisitos de vazão, este instrumento possui uma estrutura portátil para fácil transporte entre locais de teste internos e externos. Seu controle totalmente automático por microcomputador digital oferece desempenho de medição confiável, forte capacidade anti-interferência e segurança operacional — tornando-o uma escolha acessível e prática para testes de rotina de rigidez dielétrica de óleo de transformador em uma ampla gama de ambientes de campo e laboratório.

Especificações Técnicas

Parâmetro	Especificação
Tensão de Saída	0–80 kV
Capacidade do Booster	1,5 kVA
Precisão de Medição	±3%
Taxa de Distorção de Tensão	< 3%
Velocidade de Boost	0,5–5,0 kV/s (ajustável)
Distância do Eletrodo	Padrão 2,5 mm
Opções de Copo de Teste	Copo Único / Três Copos / Múltiplos Copos (configurável)
Frequência de Boost	1–9 vezes (selecionável pelo usuário)
Tempo de Permanência	15 min (ajustável)
Intervalo de Boost	5 min (ajustável)
Padrões de Teste	GB507-1986 / GB507-2002 / DL429 / IEC156 / Personalizado
Dimensões	465 × 385 × 425 mm

Condições de Operação

Parâmetro	Especificação
Temperatura Ambiente	0°C a +45°C
Umidade Relativa	< 75% UR
Fonte de Alimentação de Trabalho	AC 220V ± 10%
Frequência de Energia	50 Hz ± 1 Hz
Consumo de Energia	200 W

Opções de Configuração da Série XHYY102

Variante do Modelo	Configuração de Copos	Mais Adequado Para
Copo Único	1 copo de óleo	Testes de baixo volume, serviço de campo, aplicações com orçamento limitado
Três Copos	3 copos de óleo	Testes padrão de laboratório e oficina, vazão moderada
Múltiplos Copos	Múltiplos copos de óleo	Testes de laboratório de alta vazão e CQ de linha de produção

Principais Recursos de Desempenho

Design Portátil e Pronto para Campo— Estrutura leve e compacta projetada para fácil transporte entre laboratórios internos e ambientes de subestações externas, permitindo testes no local em ativos distribuídos sem a necessidade de transporte de amostras para uma instalação central.
Configuração Flexível de Copos— Disponível em variantes de copo único, três copos e múltiplos copos para atender a requisitos específicos de vazão e restrições orçamentárias, desde testes ocasionais até operações rotineiras de alto volume.
Conformidade Multi-Padrão— Pré-carregado com GB507-1986, GB507-2002, DL429, IEC156 e protocolos personalizados definidos pelo usuário, permitindo a implantação em ambientes regulatórios chineses domésticos e internacionais.
Microcontrolador de Grande Capacidade— Operação estável e confiável com circuito watchdog de amplo alcance integrado para evitar falhas do sistema durante sessões de teste prolongadas.
Cadeia de Medição de Precisão— A amostragem do lado de alta tensão alimenta diretamente o conversor A/D, contornando erros de circuito analógico. O copo de óleo fundido de peça única de vidro especial elimina vazamentos e interferências para resultados consistentes e repetíveis.
Proteção Abrangente de Segurança— Proteção integrada contra sobrecorrente, sobretensão e curto-circuito com forte capacidade anti-interferência e compatibilidade eletromagnética para operação segura em diversos ambientes elétricos.
Monitoramento Ambiental e de Status— Sensores de temperatura e umidade integrados com display digital, além de luzes indicadoras mostrando as etapas de operação ativas para uma consciência clara do status de relance.
Documentação no Local— Impressora térmica integrada gera relatórios de teste em cópia impressa imediata para documentação de conformidade em tempo real e manutenção de registros.

Visão Geral do Painel do Instrumento

Componente	Função
Tela LCD	Exibe data, hora, parâmetros operacionais, resultados de teste e prompts de menu
Teclas de Função	Seleciona e configura parâmetros operacionais
Impressora	Imprime resultados de teste para documentação imediata
Interruptor de Pressão	Abre ou fecha a tampa com operação de um toque
Luz Indicadora	Acende para indicar as etapas de operação ativas em andamento
Tampa do Tanque do Copo de Óleo	Abre para inserir/remover o copo de óleo; deve ser fechado antes do teste
Sensor de Temperatura e Umidade	Mede a temperatura ambiente e a umidade relativa, converte para display digital
Haste de Aterramento	Terminal de conexão de aterramento confiável
Tomada e Interruptor de Alimentação	Entrada de alimentação AC 220V 50Hz e controle liga/desliga

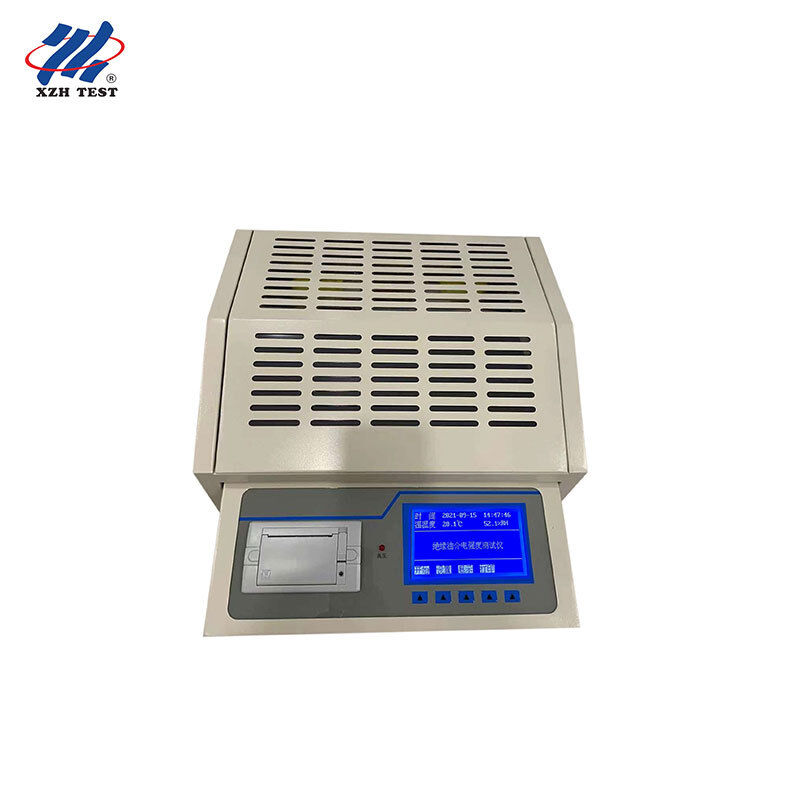

Imagens do Produto

XHYY102

Perguntas Frequentes

P1: Este testador é adequado para empreiteiros elétricos de pequena escala e eletricistas independentes?

Sim, o XHYY102 é um ponto de entrada ideal para empreiteiros elétricos independentes que realizam manutenção de transformadores como parte de ofertas de serviços mais amplas. Seu design portátil e operação simples por teclas de função significam que um único técnico pode transportar e operar o instrumento sem treinamento especializado em alta tensão além das qualificações padrão de segurança elétrica. A configuração de copo único mantém o investimento inicial acessível, ao mesmo tempo que fornece precisão de medição de ±3% e conformidade com os padrões GB e IEC — suficiente para avaliação de condição de rotina e relatórios de clientes em projetos de infraestrutura elétrica de pequeno a médio porte.

P2: As equipes de manutenção de distribuição de energia em áreas rurais e remotas podem confiar neste instrumento?

Absolutamente. Redes de distribuição rurais e remotas enfrentam desafios únicos: acesso limitado a laboratórios centralizados, longos tempos de transporte de amostras e orçamentos de manutenção restritos. O design portátil e autônomo do XHYY102 elimina a necessidade de envio de amostras — os testes podem ser realizados no local na subestação. Sua faixa de temperatura operacional mais ampla (0°C a +45°C) acomoda as condições ambientais mais variáveis típicas de instalações remotas, e a impressora integrada gera documentação imediata quando a conectividade com sistemas de relatórios centrais pode não estar disponível.

P3: Este instrumento é apropriado para escolas de treinamento vocacional e técnico?

Instituições de ensino técnico e vocacional que ensinam sistemas de energia elétrica, manutenção de transformadores e testes de alta tensão se beneficiam de instrumentos que equilibram o valor instrucional com a acessibilidade orçamentária. A interface simples de teclas de função do XHYY102 e a tela LCD clara o tornam uma excelente plataforma de ensino — os alunos aprendem os princípios fundamentais de teste de BDV sem a camada de abstração de interfaces avançadas de tela sensível ao toque. Sua conformidade com os padrões nacionais GB e o padrão internacional IEC156 garante que as habilidades aprendidas sejam diretamente transferíveis para a prática da indústria, enquanto a impressora térmica permite relatórios de laboratório individuais para fins de avaliação.

P4: Empresas de leilão e revenda de equipamentos elétricos podem usá-lo para verificação de condição de ativos?

Empresas que compram, reformam e revendem transformadores usados e equipamentos de manobra com óleo precisam de ferramentas econômicas para verificar a condição do óleo antes de listar equipamentos para venda. O XHYY102 fornece a capacidade essencial de medição de BDV a um preço acessível, permitindo que casas de leilão e revendedores de equipamentos testem, documentem e relatem de forma transparente a condição do óleo para potenciais compradores. Os relatórios de teste impressos agregam credibilidade às listagens de equipamentos e ajudam a estabelecer um valor justo de mercado com base na condição verificada, enquanto a conformidade com os padrões GB e IEC reconhecidos dá aos compradores confiança na metodologia de avaliação.

P5: É adequado para organizações de serviços públicos cooperativos e de propriedade comunitária?

Cooperativas elétricas rurais, concessionárias de propriedade comunitária e autoridades de energia municipais com pessoal de engenharia limitado precisam de ferramentas práticas e confiáveis que não exijam especialistas dedicados para operar. O controle digital totalmente automático do XHYY102 elimina a variabilidade dependente do operador — pessoal de manutenção geral pode realizar testes de óleo consistentes e em conformidade com os padrões após uma breve familiarização. Múltiplas opções de configuração de copos permitem que as cooperativas selecionem o nível de vazão correto para o tamanho de sua frota de transformadores, e a ampla faixa de temperatura operacional (até +45°C) se adapta aos diversos climas onde muitas cooperativas operam na Ásia, África e América Latina.
