80kV Testador Automático de Rigidez Dielétrica de Óleo Isolante | XHYY102S

Name: 80kV Testador Automático de Rigidez Dielétrica de Óleo Isolante | XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102S
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHYY102S

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHYY102S

Destacar:

High Light

Destacar:

Testador de óleo isolante de resistência dielétrica de tensão de saída de 80kV

Testador de óleo de transformador de alta precisão

Testador BDV totalmente automático

Trading Information

Quantidade de ordem mínima:

1 conjunto

Preço:

Negociável

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

XHYY102S Teste de resistência dielétrica do óleo isolanteé um instrumento de diagnóstico totalmente automático de três copos concebido para testes precisos da tensão de ruptura (BDV) dos óleos isolantes utilizados em transformadores, disjuntores,e outros equipamentos elétricos imersos em óleoDesenvolvido e fabricado de forma independente em estrita conformidade com a norma nacional GB/T507-2002, a norma industrial DL429.9-91 e a mais recente norma da indústria de energia DL/T846.7-2004,Este instrumento utiliza um microcontrolador de chip único de grande capacidade como núcleo, alcançando a completa automação de todo o ciclo de ensaio, proporcionando uma elevada precisão de medição, melhorando significativamente a eficiência operacional,e reduz substancialmente a intensidade de trabalho do pessoal de campo.

Especificações técnicas

Parâmetro	Especificações
Tensão de saída	0 ̊80 kV (variáveis superiores opcionais)
Capacidade de reforço	1.5 kVA
Precisão da tensão	± ((2% da leitura + 2 dígitos)
Aumentar a velocidade	2.0 / 2,5 / 3,0 / 3,5 kV/s (4 opções, erro 0,2 kV/s)
Taxa de distorção de potência	< 1%
Espaçamento do eléctrodo	Padrão de 2,5 mm
Configuração da taça de ensaio	Três copos (teste simultâneo ou sequencial)
Número de ensaios	1×6 vezes (selecionável pelo utilizador)
Tempo de permanência	1 ̊9 minutos (selecionável pelo utilizador, por defeito 5 min)
Normas de ensaio	GB1986 / GB2002 / Definição personalizada
Dimensões	670 × 420 × 410 mm
Peso do instrumento	42 kg

Condições de funcionamento

Parâmetro	Especificações
Temperatura ambiente	0°C a +40°C
Umidade relativa	≤ 85% RH
Fornecimento de energia de trabalho	AC 220V ± 10%
Frequência de potência	50 Hz ± 10%
Consumo de energia	< 200 W

Principais características de desempenho

Controle de MCU de grande capacidadeO microcontrolador de chip único com circuito de vigilância de amplo alcance garante uma operação estável e fiável e evita falhas do sistema durante sessões de teste prolongadas.
Monitorização e Segurança Ambientais- Sensores de temperatura e umidade integrados com exibição em tempo real, além de função de alarme de aterragem para alertar os operadores sobre potenciais riscos para a segurança antes do início dos ensaios.
Conformidade com várias normas- Pré-programado com os métodos normais nacionais GB1986 e GB2002, mais um modo personalizado definido pelo utilizador para acomodar os diversos requisitos de ensaio em diferentes regiões e aplicações.
Design de copos de óleo de precisão¢ Configuração de três copos com vidro especial de fundição única elimina fugas de óleo e interferências; o terminal de amostragem de alta tensão alimenta diretamente o conversor A/D,contornar erros de circuito analógico para uma precisão de medição superior.
Proteção integral√ Supercorrente integrada, sobrevoltagem,e proteção contra curto-circuito com forte capacidade anti-interferência e excelente compatibilidade eletromagnética para operação segura em ambientes eletricamente barulhentos.
Taxa de impulso selecionável¢ Quatro opções de velocidade de aumento (2,03,5 kV/s) permitem aos operadores otimizar o perfil de ensaio para diferentes tipos de óleo e avaliações de condições.
Impressora térmica incorporada¢ Produção instantânea em papel dos resultados individuais e médios dos ensaios múltiplos para documentação imediata e relatórios de conformidade.

Panel de instrumentos

Componente	Função
Ecrã LCD	Mostra data, hora, parâmetros de funcionamento, resultados de teste e indicações de menu
Chaves de função	Navegue e defina parâmetros operacionais
Impressora	Impressões médias dos resultados dos ensaios únicos e múltiplos
Interruptor de taxa de aumento	Escolha entre quatro opções diferentes de taxa de aumento
Luz de indicador	Iluminação para indicar as etapas de funcionamento ativo
Cobertura de copos de óleo	Abertura para inserir/retirar copos de óleo; devem ser fechados para ensaio
Sensor de temperatura e umidade	Medir a temperatura ambiente (°C) e a umidade relativa para a exibição digital
Pólo do solo	Terminal de ligação terrestre fiável
Soquete de alimentação	Entrada de potência AC 220V 50 Hz
Interruptor de alimentação	Controles de ligação/desligação da potência do instrumento
Sinalização de alta tensão	Indicador de aviso triangular para perigo de alta tensão

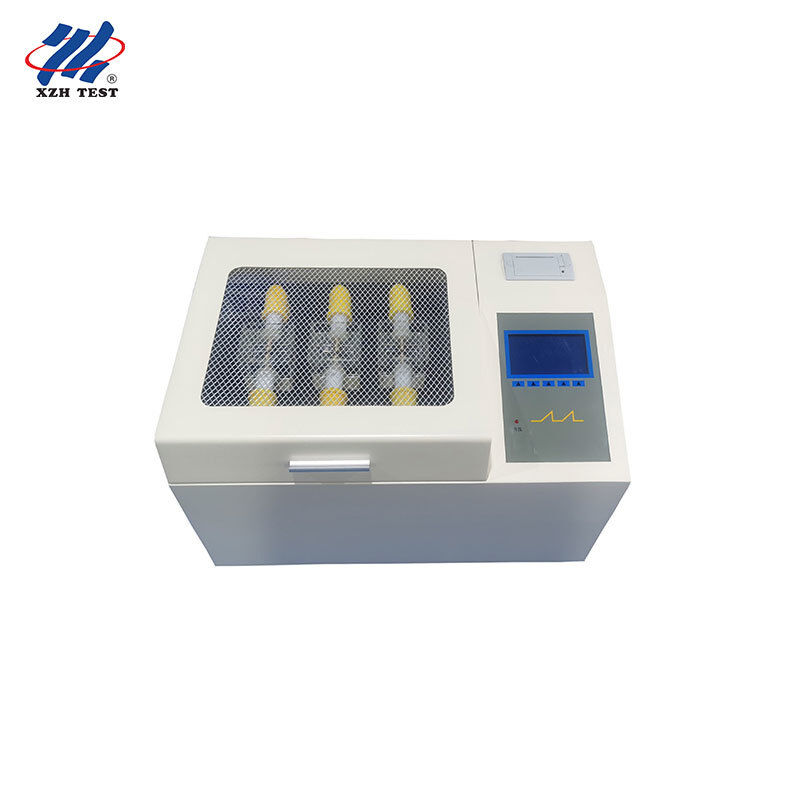

Imagem do produto

XHYY102S

Perguntas Frequentes

P1: Este testador é adequado para laboratórios de ensaios e certificação elétricos de terceiros?

Sim, o XHYY102S é uma excelente escolha para laboratórios de teste independentes que fornecem serviços de análise de óleo certificados.As normas 7-2004 garantem que os resultados sejam legalmente defensáveis para fins de certificaçãoO projeto de três copos permite uma transferência rápida de várias amostras, while the built-in thermal printer generates immediate hard-copy reports with individual trial data and computed averages — ideal for audit trails and client documentation in ISO/IEC 17025 accredited facilities.

P2: Este dispositivo pode ser utilizado em oficinas de reparação e renovação de transformadores?

Os centros de serviço de transformadores testam rotineiramente o óleo isolante antes e depois dos procedimentos de manutenção para verificar a qualidade do óleo.5 kV/s) e contagem de ensaios personalizável (1 ¢ 6 vezes) proporcionam flexibilidade para a triagem rápida e avaliação detalhada da condiçãoA arquitetura de amostragem direta A/D elimina a deriva de circuitos analógicos, proporcionando uma repetibilidade consistente na qual os técnicos de reparação podem confiar quando tomam decisões de reabilitação.

Q3: Como funciona no isolamento de instalações de reciclagem e recuperação de óleo?

As instalações de recuperação de óleo que processam grandes volumes de óleo transformador usado necessitam de testes rápidos e fiáveis do BDV para verificar se o óleo recuperado cumpre as especificações de reutilização.A configuração de três copos XHYY102S permite testes paralelos de, amostras de óleo em processo e em saída, melhorando drasticamente a eficiência do fluxo de trabalho.O circuito de vigilância de grande alcance e a protecção anti-choque do instrumento garantem uma operação ininterrupta durante a extensão do, sessões de ensaio contínuas típicas de operações de recuperação de elevada capacidade.

Q4: É adequado para linhas de controlo de qualidade de fabricação de transformadores?

Sim, os fabricantes de transformadores exigem testes dieléctricos de óleo rigorosos como parte dos testes de aceitação de fábrica (FAT) antes que o equipamento saia da linha de produção.O XHYY102S suporta ambos os métodos padrão GB1986 e GB2002, além de um modo definido sob medida, permitindo que os fabricantes programem sequências de teste que correspondam às especificações específicas do cliente ou às normas internacionais.A operação totalmente automática minimiza a dependência do operador e assegura uma operação consistente, dados de controlo da qualidade repetíveis em turnos de produção.

P5: Este teste pode ser implantado em campo por empreiteiros de serviços de manutenção preventiva?

Os empreiteiros de manutenção elétrica independentes que atendem clientes industriais em vários locais beneficiam do design robusto e da funcionalidade autónoma do XHYY102S.Apesar do seu peso de 42 kg (refletindo uma.5 kVA de reforço para uma saída de 80 kV confiável), o layout do painel integrado combinando ecrã LCD, teclas de função, impressora,e comandos num único painel frontal, permitindo uma instalação e funcionamento eficientes nas subestações do clienteOs sensores de monitorização ambiental (temperatura e umidade) fornecem um contexto para cada resultado de ensaio, aumentando a credibilidade do relatório para revisão pelo cliente final.
