80kV Testador Automático de Rigidez Dielétrica de Óleo Isolante | XHYY102S

Name: 80kV Testador Automático de Rigidez Dielétrica de Óleo Isolante | XHYY102S
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102S
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHYY102S

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHYY102S

Destacar:

High Light

Destacar:

Testador de óleo isolante de resistência dielétrica de tensão de saída de 80kV

Testador de óleo de transformador de alta precisão

Testador BDV totalmente automático

Trading Information

Quantidade de ordem mínima:

1 conjunto

Preço:

Negociável

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

XHYY102S Testador de Rigidez Dielétrica de Óleo Isolante é um instrumento de diagnóstico totalmente automático, com três copos, projetado para testes precisos de tensão de ruptura (BDV) de óleos isolantes usados em transformadores, disjuntores e outros equipamentos elétricos imersos em óleo. Desenvolvido e fabricado independentemente em estrita conformidade com a norma nacional GB/T507-2002, a norma industrial DL429.9-91 e a mais recente norma da indústria de energia DL/T846.7-2004, este instrumento emprega um microcontrolador de chip único de grande capacidade como seu núcleo, alcançando automação completa de todo o ciclo de teste. Ele oferece alta precisão de medição, melhora significativamente a eficiência operacional e reduz substancialmente a intensidade de trabalho do pessoal de campo.

Especificações Técnicas

Parâmetro	Especificação
Tensão de Saída	0–80 kV (faixas superiores opcionais)
Capacidade do Booster	1,5 kVA
Precisão da Tensão	±(2% da leitura + 2 dígitos)
Velocidade de Aumento	2,0 / 2,5 / 3,0 / 3,5 kV/s (4 opções, erro 0,2 kV/s)
Taxa de Distorção de Potência	< 1%
Distância do Eletrodo	Padrão 2,5 mm
Configuração do Copo de Teste	Três copos (teste simultâneo ou sequencial)
Número de Ensaios	1–6 vezes (selecionável pelo usuário)
Tempo de Permanência	1–9 minutos (selecionável pelo usuário, padrão 5 min)
Padrões de Teste	GB1986 / GB2002 / Definido pelo usuário
Dimensões	670 × 420 × 410 mm
Peso do Instrumento	42 kg

Condições de Operação

Parâmetro	Especificação
Temperatura Ambiente	0°C a +40°C
Umidade Relativa	≤ 85% UR
Fonte de Alimentação de Trabalho	AC 220V ± 10%
Frequência de Potência	50 Hz ± 10%
Consumo de Energia	< 200 W

Principais Recursos de Desempenho

Controle MCU de Grande Capacidade— Microcontrolador de chip único com circuito watchdog de amplo alcance garante operação estável e confiável e evita falhas do sistema durante sessões de teste prolongadas.
Monitoramento Ambiental e Segurança— Sensores de temperatura e umidade embutidos com exibição em tempo real, além de função de alarme de aterramento para alertar os operadores sobre potenciais riscos de segurança antes do início dos testes.
Conformidade com Múltiplos Padrões— Pré-programado com os métodos de norma nacional GB1986 e GB2002, além de um modo personalizado definido pelo usuário para acomodar diversas necessidades de teste em diferentes regiões e aplicações.
Design de Copo de Óleo de Precisão— Configuração de três copos com fundição única de vidro especial elimina vazamento de óleo e interferência; a amostragem do terminal de alta tensão alimenta diretamente o conversor A/D, contornando erros do circuito analógico para precisão de medição superior.
Proteção Abrangente— Proteção integrada contra sobrecorrente, sobretensão e curto-circuito com forte capacidade anti-interferência e excelente compatibilidade eletromagnética para operação segura em ambientes eletricamente ruidosos.
Taxa de Aumento Selecionável— Quatro opções de velocidade de aumento (2,0–3,5 kV/s) permitem que os operadores otimizem o perfil de teste para diferentes tipos de óleo e avaliações de condição.
Impressora Térmica Embutida— Saída instantânea em cópia impressa dos resultados de teste individuais e médios de múltiplos ensaios para documentação imediata e relatórios de conformidade.

Visão Geral do Painel do Instrumento

Componente	Função
Tela LCD	Exibe data, hora, parâmetros operacionais, resultados de teste e prompts de menu
Teclas de Função	Navega e define parâmetros operacionais
Impressora	Imprime a média dos resultados de teste único e múltiplo
Interruptor da Taxa de Aumento	Seleciona entre quatro opções diferentes de taxa de aumento
Luz Indicadora	Acende para indicar etapas de operação ativas
Tampa do Copo de Óleo	Abre para inserir/remover copos de óleo; deve ser fechada para teste
Sensor de Temperatura e Umidade	Mede a temperatura ambiente (°C) e a umidade relativa para exibição digital
Pólo de Aterramento	Terminal de conexão de aterramento confiável
Tomada de Alimentação	Entrada de energia AC 220V 50Hz
Interruptor de Alimentação	Controla a ligação/desligamento do instrumento
Sinal de Alta Tensão	Indicador de aviso triangular para perigo de alta tensão

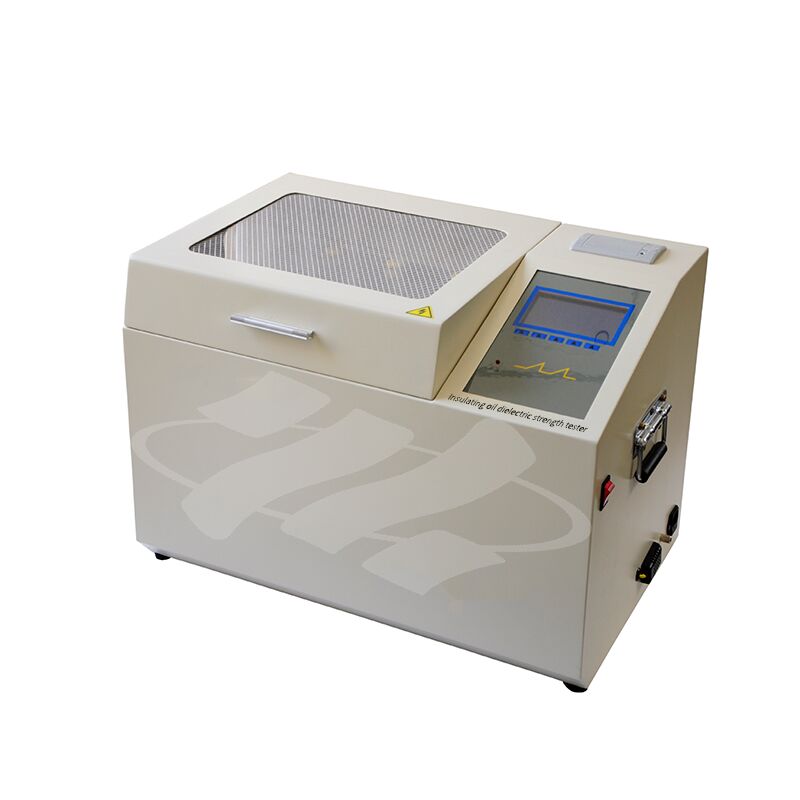

Imagem do Produto

XHYY102S

Perguntas Frequentes

P1: Este testador é adequado para laboratórios de teste e certificação elétrica de terceiros?

Sim, o XHYY102S é uma excelente escolha para laboratórios de teste independentes que fornecem serviços de análise de óleo certificados. Sua conformidade com as normas GB/T507-2002 e DL/T846.7-2004 garante que os resultados sejam legalmente defensáveis para fins de certificação. O design de três copos permite um alto rendimento de múltiplas amostras, enquanto a impressora térmica embutida gera relatórios imediatos em cópia impressa com dados de ensaio individuais e médias calculadas — ideal para trilhas de auditoria e documentação do cliente em instalações credenciadas ISO/IEC 17025.

P2: Este dispositivo pode ser usado em oficinas de reparo e reforma de transformadores?

Absolutamente. Centros de serviço de transformadores testam rotineiramente o óleo isolante antes e depois dos procedimentos de manutenção para verificar a qualidade do óleo. As taxas de aumento selecionáveis do XHYY102S (2,0–3,5 kV/s) e a contagem de ensaios personalizável (1–6 vezes) oferecem flexibilidade tanto para triagem rápida quanto para avaliação detalhada de condição. A arquitetura de amostragem A/D direta elimina a deriva do circuito analógico, fornecendo repetibilidade consistente na qual os técnicos de reparo podem confiar ao tomar decisões de recondicionamento.

P3: Como ele se sai em instalações de reciclagem e recuperação de óleo isolante?

As usinas de recuperação de óleo que processam grandes volumes de óleo de transformador usado precisam de testes BDV rápidos e confiáveis para verificar se o óleo recuperado atende às especificações de reutilização. A configuração de três copos do XHYY102S permite o teste paralelo de amostras de óleo de entrada, em processo e de saída, melhorando drasticamente a eficiência do fluxo de trabalho. O circuito watchdog de amplo alcance do instrumento e a proteção contra travamentos garantem operação ininterrupta durante as sessões de teste contínuas e prolongadas típicas de operações de recuperação de alto rendimento.

P4: É apropriado para linhas de controle de qualidade de fabricação de transformadores?

Sim. Os fabricantes de transformadores exigem testes rigorosos de rigidez dielétrica do óleo como parte dos testes de aceitação de fábrica (FAT) antes que o equipamento saia da linha de produção. O XHYY102S suporta os métodos padrão GB1986 e GB2002, além de um modo personalizado, permitindo que os fabricantes programem sequências de teste que correspondam a especificações específicas do cliente ou normas internacionais. Sua operação totalmente automática controlada por microprocessador minimiza a dependência do operador e garante dados de CQ consistentes e repetíveis entre os turnos de produção.

P5: Este testador pode ser implantado em campo por empreiteiros de serviço de manutenção preventiva?

Empreiteiros independentes de manutenção elétrica que atendem clientes industriais em vários locais se beneficiam do design robusto e da funcionalidade autônoma do XHYY102S. Apesar de seu peso de 42 kg (refletindo um booster substancial de 1,5 kVA para saída confiável de 80kV), o layout integrado do painel — combinando display LCD, teclas de função, impressora e controles em um único painel frontal — permite configuração e operação eficientes em subestações de clientes. Os sensores de monitoramento ambiental (temperatura e umidade) fornecem contexto para cada resultado de teste, aumentando a credibilidade do relatório para revisão pelo cliente final.
