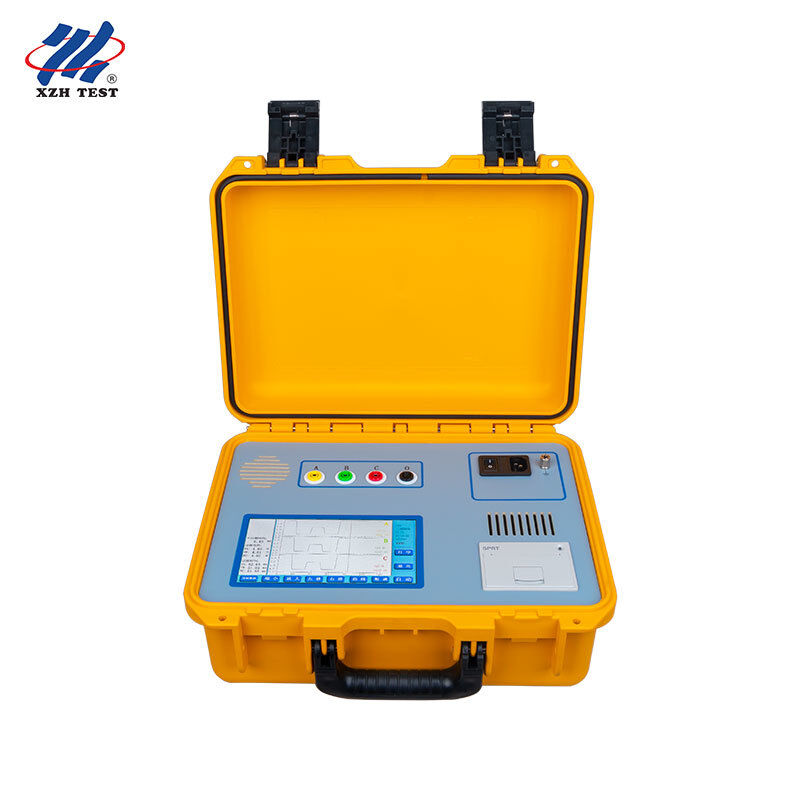

Testador de Derivador Sob Carga com Taxa de Amostragem de 20kHz| XHYZ1668

Name: Testador de Derivador Sob Carga com Taxa de Amostragem de 20kHz| XHYZ1668
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYZ1668
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHYZ1668

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHYZ1668

Destacar:

High Light

Destacar:

Testador de comutador de tomadas sob carga com taxa de amostragem de 20kHz

Testador de transformador de alta precisão

Testador de Comutador de Tomadas Portátil

Trading Information

Quantidade de ordem mínima:

1 unidade

Preço:

Negociável

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

XHYZ1668 Teste de mudança de toque em cargaÉ um instrumento de diagnóstico comprovado em campo, concebido para a avaliação abrangente de transformadores com câmbio de entrada (OLTC).Projetado com funções inteligentes avançadas e um sistema completo de menus em inglêsA sua estrutura compacta, a sua construção leve, a sua capacidade de absorção e a sua capacidade de absorção, permitem ao pessoal no local operar com facilidade, mesmo com formação mínima.e excelente capacidade anti-interferência reduzir eficazmente a carga física durante os testes de campoÉ amplamente reconhecida como uma escolha de confiança para as empresas de produção e distribuição de energia, bem como para os fabricantes de transformadores.Este instrumento desempenha um papel fundamental na salvaguarda da produção segura e na melhoria da qualidade dos produtos.

Especificações técnicas

Parâmetro	Especificações
Corrente de saída	1.0A / 0.5A (selecionável)
Faixa de resistência de transição	0.3Ω20Ω (1.0A) 5Ω40Ω (0.5A)
Intervalo de tempo de transição	0 ¢ 320 ms
Tensão de circuito aberto	24 V
Precisão da resistência	± ((5% da leitura ± 0,1Ω)
Precisão do tempo	± 0,1% da leitura ± 0,2 ms
Taxa de amostragem	20 kHz
Capacidade de armazenamento	500 conjuntos de dados (integrados)
Exibição	LCD de 7 polegadas de alto brilho
Dimensões (unidade principal)	360 × 290 × 170 mm
Dimensões (pacote de cabos)	360 × 230 × 290 mm
Peso (unidade principal)	6.15 kg
Comprimento do cabo de ensaio	Padrão 13 m (personalizável)

Condições de funcionamento

Parâmetro	Especificações
Temperatura ambiente	-10°C a +50°C
Umidade relativa	≤ 85% RH
Fornecimento de energia de trabalho	AC 220V ± 10%
Frequência de potência	50 ± 1 Hz

Principais características de desempenho

Corrente de alta potência, construção leveO sistema permite que os transformadores de tipo YN, Y e Δ sejam compatíveis com uma corrente de ensaio de até 1,0 A; os valores da resistência são exibidos diretamente sem conversão manual.

Modos de ensaio duplosSuporta a medição com e sem enrolamento, adaptando-se a diversos cenários de campo e configurações de transformadores.

Display de forma de onda adaptativoAjusta automaticamente os eixos de resistência, tempo e amplitude com base nos valores amostrados para visualização e análise ótimas da forma de onda.

Circuito de protecção integral¢ As proteções integradas garantem uma operação estável e fiável em condições de campo e ambientes elétricos exigentes.

LCD de 7 polegadas de alto brilho- Display grande e claro para uma análise conveniente da forma de onda, mesmo em ambientes externos ou mal iluminados.

Armazenamento a bordo de 500 unidades¢ Registro automático de dados com recuperação rápida e impressão térmica no local para documentação imediata.

Imagem do produto

XHYZ1688

Guia de resolução de problemas de campo

Questão 1: Forma de onda da placa de CPU
A forma de onda mostrada abaixo pode indicar um mau funcionamento da placa da CPU.
Solução:Substitua a placa da CPU.

CPU Board Failure Waveform

Questão 2: Forma de onda de auto-oscilação do instrumento
A forma de onda mostrada abaixo pode aparecer devido à auto-oscillação do instrumento.
Solução:Após a descarga total da amostra, proceder ao ensaio na direcção 1-n, assegurando-se que os enrolamentos não ensaiados estão corretamente curtidos e ligados à terra.Ajustar a sensibilidade do instrumento ou o nível do gatilho, se necessário.

Self-Oscillation Waveform

Perguntas Frequentes

P1: Este testador é adequado para a manutenção da rede municipal de distribuição de energia?

Sim, o XHYZ1668 é uma excelente adaptação para redes municipais de distribuição de energia onde transformadores equipados com OLTC são implantados em subestações urbanas e suburbanas.A sua taxa de amostragem de 20 kHz permite a captura de formas de onda de alta resolução para diagnósticos precisos, enquanto o sistema de menus em inglês simples permite que as equipas de serviços municipais o operem de forma eficiente sem formação especializada.O armazenamento integrado de 500 conjuntos suporta programas sistemáticos de manutenção baseados na condição em todos os ativos distribuídos da subestação.

P2: Este dispositivo pode lidar com diagnósticos rotineiros de transformadores em fábricas industriais?

Instalações industriais com fornos de arco, grandes motores e pesadas cargas de produção sujeitam transformadores a frequentes mudanças de torneiras e tensões elétricas.Os modos de teste duplos do XHYZ1668® (com enrolamento e sem enrolamento) proporcionam flexibilidade para diagnósticos de desligamento programados e testes oportunistas durante pausas de produçãoO seu design anti-interferência garante medições precisas mesmo em ambientes de fábrica eletricamente ruidosos.

P3: É adequado para transformadores de estações de bombeamento de oleodutos e gasodutos?

Sim. As estações de bombeamento de tubulação operam em ambientes remotos, muitas vezes adversos, onde a confiabilidade do transformador é crítica para o fluxo ininterrupto.15 kg de peso tornam-no facilmente transportável para estações de bombeamento isoladas. Its wide operating temperature range (-10℃ to +50℃) and field-ready troubleshooting guide with visual waveform references enable rapid on-site diagnostics without needing to return equipment to a central workshop.

P4: Pode ser utilizado para manutenção de transformadores de centrais hidroeléctricas?

As centrais hidroeléctricas apresentam desafios únicos com uma elevada umidade e horários de produção variáveis.O XHYZ1668 funciona de forma confiável a até 85% RH e inclui um circuito de proteção abrangente que protege contra problemas elétricos relacionados à umidadeA sua capacidade de testar YN, Y,Os transformadores do tipo Δ com leitura direta da resistência (sem conversão manual) simplificam o ensaio das diversas configurações de transformadores comumente encontradas em instalações hidrelétricas..

P5: Este testador é adequado para a manutenção do sistema de energia do hospital e do campus universitário?

Os campus institucionais com distribuição de média tensão dedicada e transformadores no local exigem testes OLTC confiáveis para evitar interrupções não planejadas.Impressora térmica para documentação imediata, e armazenamento de 500 conjuntos para análise de tendências tornam-no ideal para equipes de gerenciamento de instalações do campus que precisam de registros de manutenção auditáveis.Seu design leve e portátil permite que um único técnico se mova entre vários locais de transformadores em terrenos do campus..
