Testador de Derivador Sob Carga com Taxa de Amostragem de 20kHz| XHYZ1668

Name: Testador de Derivador Sob Carga com Taxa de Amostragem de 20kHz| XHYZ1668
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYZ1668
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHYZ1668

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHYZ1668

Destacar:

High Light

Destacar:

Testador de comutador de tomadas sob carga com taxa de amostragem de 20kHz

Testador de transformador de alta precisão

Testador de Comutador de Tomadas Portátil

Trading Information

Quantidade de ordem mínima:

1 unidade

Preço:

Negociável

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

XHYZ1668 Testador de Comutador Sob Carga é um instrumento de diagnóstico comprovado em campo, projetado para avaliação abrangente de comutadores sob carga (OLTC) de transformadores. Projetado com funções inteligentes avançadas e um sistema de menu completo em inglês, ele permite que o pessoal no local opere com facilidade, mesmo com treinamento mínimo. Sua estrutura compacta, construção leve e excelente capacidade anti-interferência reduzem efetivamente o fardo físico durante os testes de campo. Amplamente reconhecido como uma escolha confiável para empresas de geração e distribuição de energia, bem como fabricantes de transformadores, este instrumento desempenha um papel crítico na garantia da produção segura e na elevação da qualidade do produto.

Especificações Técnicas

Parâmetro	Especificação
Corrente de Saída	1.0A / 0.5A (Selecionável)
Faixa de Resistência de Transição	0.3Ω–20Ω (1.0A) \| 5Ω–40Ω (0.5A)
Faixa de Tempo de Transição	0–320 ms
Tensão de Circuito Aberto	24V
Precisão de Resistência	±(5% da leitura ± 0.1Ω)
Precisão de Tempo	±(0.1% da leitura ± 0.2ms)
Taxa de Amostragem	20 kHz
Capacidade de Armazenamento	500 conjuntos de dados (integrado)
Exibição	LCD de 7 polegadas de alto brilho
Dimensões (Unidade Principal)	360 × 290 × 170 mm
Dimensões (Pacote de Cabos)	360 × 230 × 290 mm
Peso (Unidade Principal)	6.15 kg
Comprimento do Cabo de Teste	Padrão 13 m (personalizável)

Condições de Operação

Parâmetro	Especificação
Temperatura Ambiente	-10℃ a +50℃
Umidade Relativa	≤ 85% UR
Fonte de Alimentação de Trabalho	AC 220V ± 10%
Frequência de Potência	50 ± 1 Hz

Principais Recursos de Desempenho

Alta Corrente de Saída, Construção Leve — Fornece corrente de teste de até 1.0A com compatibilidade de transformadores tipo YN, Y e Δ; valores de resistência exibidos diretamente sem conversão manual.
Modos de Teste Duplos — Suporta medição com enrolamento e sem enrolamento, adaptando-se a diversos cenários de campo e configurações de transformadores.
Exibição Adaptativa de Forma de Onda — Ajusta automaticamente os eixos de resistência, tempo e amplitude com base nos valores amostrados para visualização e análise otimizadas da forma de onda.
Circuito de Proteção Abrangente — Salvaguardas integradas garantem operação estável e confiável em condições de campo e ambientes elétricos exigentes.
LCD de 7 Polegadas de Alto Brilho — Tela grande e clara para análise conveniente de formas de onda, mesmo em ambientes externos ou com pouca luz.
Armazenamento Integrado de 500 Conjuntos — Registro automático de dados com recuperação rápida e impressão térmica no local para documentação imediata.

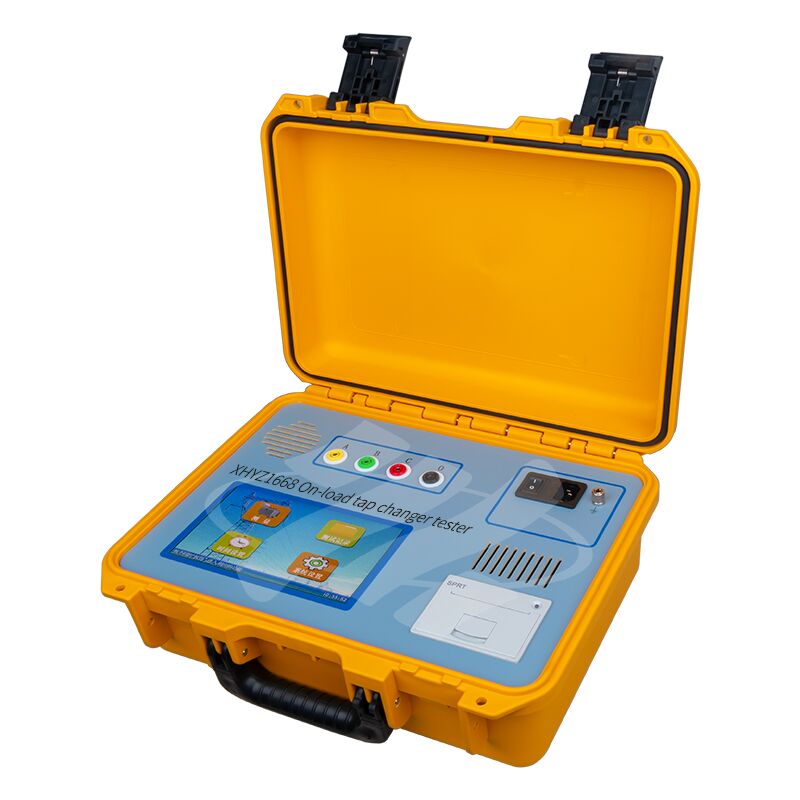

Imagem do Produto

XHYZ1688

Guia de Solução de Problemas de Campo

Problema 1: Forma de Onda de Falha da Placa da CPU
A forma de onda mostrada abaixo pode indicar um mau funcionamento da placa da CPU.
Solução: Substitua a placa da CPU.

CPU Board Failure Waveform

Problema 2: Forma de Onda de Auto-oscilação do Instrumento
A forma de onda mostrada abaixo pode aparecer devido à auto-oscilação do instrumento.
Solução: Após a descarga completa da amostra, teste na direção 1-n, garantindo que os enrolamentos não testados estejam devidamente em curto-circuito e aterrados. Ajuste a sensibilidade ou o nível de gatilho do instrumento, se necessário.

Self-Oscillation Waveform

Perguntas Frequentes

P1: Este testador é adequado para manutenção da rede de distribuição de energia municipal?

Sim, o XHYZ1668 é uma excelente opção para redes de distribuição de energia municipais onde transformadores equipados com OLTC são implantados em subestações urbanas e suburbanas. Sua taxa de amostragem de 20kHz fornece captura de forma de onda de alta resolução para diagnósticos precisos, enquanto o sistema de menu em inglês direto permite que as equipes de serviços públicos municipais o operem eficientemente sem treinamento especializado. O armazenamento integrado de 500 conjuntos suporta programas sistemáticos de manutenção baseada em condição em ativos de subestação distribuídos.

P2: Este dispositivo pode lidar com diagnósticos de rotina de transformadores em plantas de fabricação industrial?

Absolutamente. Instalações industriais com fornos de arco, grandes acionamentos de motor e cargas de produção pesadas submetem os transformadores a mudanças de derivação frequentes e estresse elétrico. Os modos de teste duplos do XHYZ1668 (com enrolamento e sem enrolamento) fornecem flexibilidade para diagnósticos programados de desligamento e testes oportunistas durante pausas na produção. Seu design anti-interferência garante medições precisas, mesmo em ambientes de fábrica eletricamente ruidosos.

P3: É adequado para transformadores de estações de bombeamento de oleodutos e gasodutos?

Sim. As estações de bombeamento de oleodutos operam em ambientes remotos, muitas vezes hostis, onde a confiabilidade do transformador é crítica para o fluxo ininterrupto. A unidade principal compacta de 360×290×170 mm e o peso de 6.15 kg do XHYZ1668 o tornam facilmente transportável para estações de bombeamento isoladas. Sua ampla faixa de temperatura operacional (-10℃ a +50℃) e o guia de solução de problemas pronto para campo com referências visuais de forma de onda permitem diagnósticos rápidos no local sem a necessidade de retornar o equipamento a uma oficina central.

P4: Pode ser usado para manutenção de transformadores de usinas hidrelétricas?

As usinas hidrelétricas apresentam desafios únicos com alta umidade e horários de geração variáveis. O XHYZ1668 opera de forma confiável em até 85% de UR e inclui um circuito de proteção abrangente que protege contra problemas elétricos relacionados à umidade. Sua capacidade de testar transformadores tipo YN, Y e Δ com leitura direta de resistência (sem conversão manual) simplifica o teste das diversas configurações de transformadores comumente encontradas em instalações hidrelétricas.

P5: Este testador é apropriado para manutenção de sistemas de energia de hospitais e campi universitários?

Campi institucionais com distribuição dedicada de média tensão e transformadores no local exigem testes confiáveis de OLTC para evitar interrupções não planejadas. A operação intuitiva do XHYZ1668, a impressora térmica para documentação imediata e o armazenamento de 500 conjuntos para análise de tendências o tornam ideal para equipes de gerenciamento de instalações de campi que precisam de registros de manutenção auditáveis. Seu design portátil e leve permite que um único técnico se mova entre vários locais de transformadores em extensos terrenos de campi.
