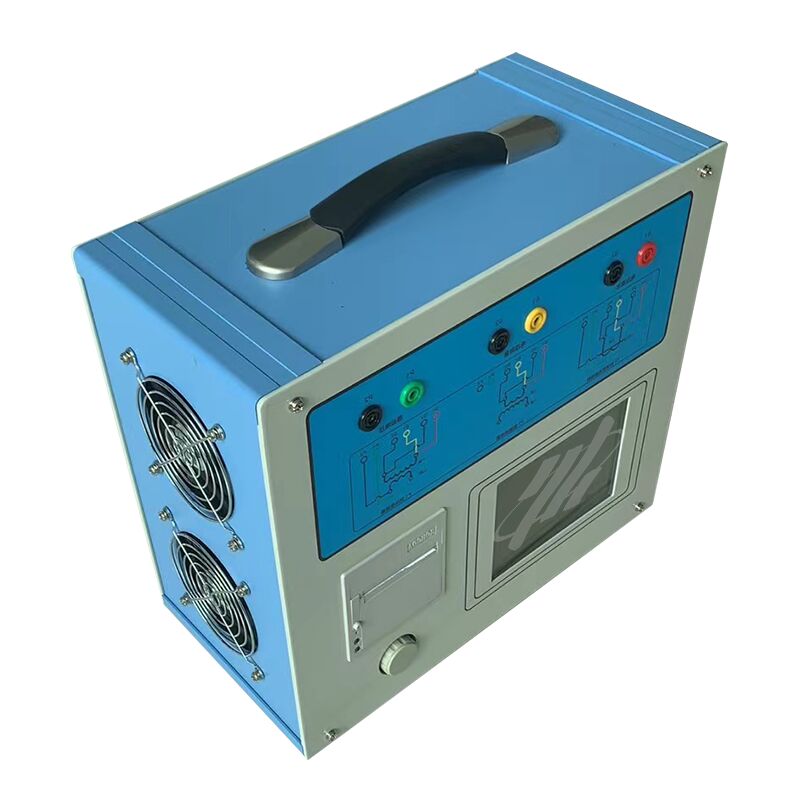

O Testador de Características Abrangentes do Transformador XHTX206 é um dispositivo versátil que atende a todas as necessidades de teste de diversos TCs (proteção - classe, medição - classe, TP - classe incluída) — cobrindo características de excitação (volt - ampere), relação de transformação, polaridade, resistência do enrolamento secundário, carga secundária, erro de relação e erro de ângulo. Ele também suporta testes de características de excitação, relação de transformação, polaridade, resistência do enrolamento secundário e erro de relação para unidades eletromagnéticas de todos os tipos de TPs.
A tecnologia de teste de conversão de frequência permite a medição precisa de curvas de características e erros, com uma tensão de ponto de inflexão máxima de 60kV.
Calcula e apresenta automaticamente a tensão/corrente do ponto de inflexão, curvas de erro e todos os parâmetros críticos de teste.
Interfaces dinâmicas para configuração de parâmetros e orientação de fiação, eliminando confusão operacional.
O controle do mouse fotoelétrico rotativo garante uma operação eficiente e sem problemas.
Parâmetros Técnicos
☆ Saída: 0–180Vrms, 12Arms, 36A (pico) ±0,2%
☆ Medição: Relação de Transformação: 0–2000 ±0,1%; 2000–5000 ±0,2%; 5000–35000 ±0,5%
Resistência: 0–600Ω ±(0,5%R+2mΩ)
Fase: Resolução 0,5min ±5min
Carga: 0–1000VA ±(0,5%R+0,02VA)
☆ Fonte de Alimentação: AC220V±10%, 50Hz
