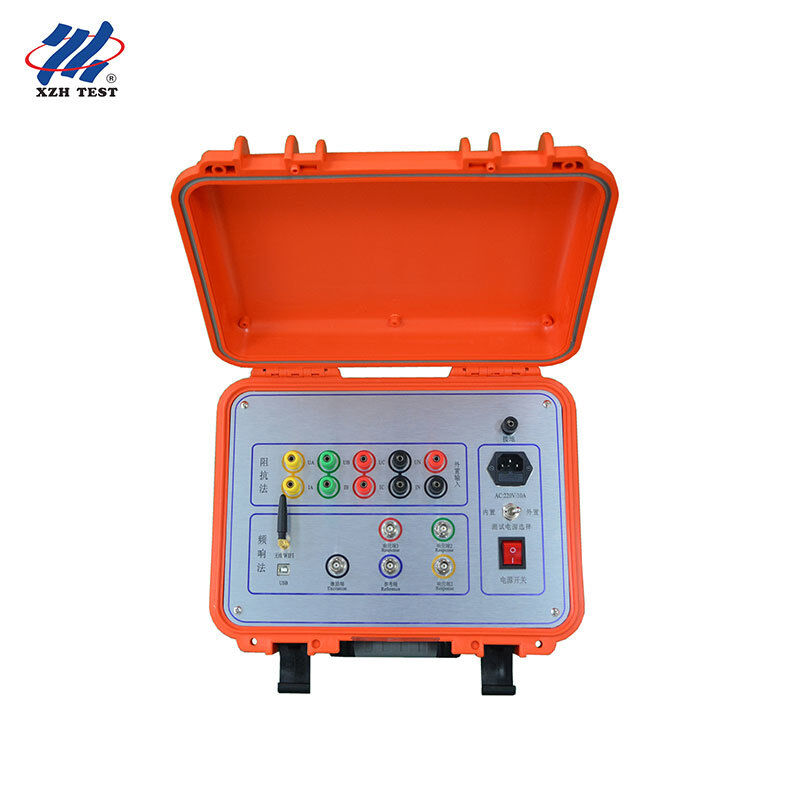

XHBX1502 dispositivo de ensaio de resistência à mudança de formaO instrumento de diagnóstico conectado a USB, que utiliza o método de análise de resposta de frequência (FRA) e o método de resistência elétrica para detectar falhas de circuito interno do variador de tensão de 63 kV a 500 kV, possui função de análise automática e de saída de relatórios de voz.
resumo
O XHBX1502 mede os parâmetros de características do grupo de contorno interno do variador de pressão e utiliza o método de análise de resposta de frequência (FRA) para uma técnica de detecção de falhas internas sem perda de falhas internas.
No entanto, o intervalo ou intervalo curto no processo de teste, os choques no processo de transporte, bem como os choques no processo de transporte, e a força eletromagnética em casos de intervalo curto e falhas podem causar alterações nos parâmetros de distribuição do grupo, alterando assim a resposta de frequência original (variação de amplitude e desvio de ponto de vibração). Através da quantificação, essas variações de resposta incluem o grau de amplitude, a faixa de frequência e a tendência de mudança.
O instrumento é composto por um computador portátil e um sistema de medição de alta precisão baseado em uma máquina de filmagem.
Principais características
Usado para recolha e controloMicroprocessador de alta velocidade e altíssima integração.
Entre o computador e o aparelhoComunicação USB.
DDS Tecnologia de digitalização rápidaAjudar a diagnosticar com precisão as falhas de contorno, por exemplo, variação de forma, levantamento, deslocamento, inclinação, variação de curta distância e curta distância de contacto.
16 位 A/D 采样(A mudança de forma da onda é evidente durante o ensaio de campo).
amplitude de saída de sinal, o valor máximo máximo é de ± 10 V.
双测量系统 sistema de medição dupla¥ medição por escaneamento linear e medição por escaneamento segmentado ¥ compatível com dois modos de medição domésticos.
Sistema automático de análise de dados, possui três fases horizontais (A/B/C) de comparação de similaridade e duas fases verticais (AA,BB,CC) de comparação de variação.
Automaticamente geradoWorddocumentário electrónico,Para guardar e imprimir.
阻抗 (电抗)法 (em inglês): baixa pressão lado curto, ligação lado de alta pressão uma vez, aplicável a todas as três fases, e cálculo automático de resistência de cada fase curto.
Um instrumento de dois métodos de medição: FRA 和电抗法
XHBX1502 apoiar os dois métodos de ensaio do dispositivo de mudança de pressão especificado na norma eléctrica chinesa:
| 方法 |
原则 |
标准符合要求 (norma de conformidade com os requisitos) |
关键输出 |
| Análise de resposta de frequência (FRA) |
Comparar a resposta do campo de frequências de cada fase do grupo de circuitos com os dados históricos |
DL/T911-2004 |
Similaridade (de muito bom a muito ruim) e grau de variação (normal, leve, médio, grave) |
| 电抗/阻抗法 |
√ medir a resistência a baixa pressão de cada fase, e comparar os valores de resistência de cada fase com os valores das placas. |
DL/T1093-2008 |
Cada camada de resistência e camada de resistência |
O sistema de análise automática relata a similaridade horizontal (concordância muito boa, melhor, pior, muito pior) e a situação vertical (grupos normais, variações leves, variações médias, variações graves) e pode exportar os resultados para o documento Word.
frequência de resposta 技术规格 2.1 modo de varredura e 2.2 outros parâmetros técnicos
| Modo de digitalização |
linear scanning e segmentação scanning |
| linha de varredura |
Frequência gama:10Hz 10MHz,40000 点; resolução:00,25 kHz / 0,5 kHz / 1 kHz |
| Área de exploração de segmentos |
0.5kHz 1MHz,2000 个点 ((0.5 10kHz,10 100 kHz,100 500 kHz,500 1000 kHz) |
| 振幅范围 |
-120 dB até +20 dB |
| 幅度 precisão |
0.1 dB |
| frequência de digitalização precisão |
00,005% |
| sinal impedimento de entrada |
1MΩ |
| sinal de saída impedimento |
50Ω |
| sinal amplitude de saída |
± 20V |
| Compreensão |
990,9% |
| temperatura de trabalho |
-10°C até +40°C |
| temperatura de armazenamento |
-20°C até +70°C |
| Humidade relativa |
< 90%, não-congelamento |
电抗 ((阻抗) 法?? 技术规范
| precisão de medição |
电压等级 0.2;电流等级 0.2 |
| 阻抗范围 |
0 100% |
| alcance de medição de tensão |
交流电 25V 500V |
| Número de testes atuais |
交流电 0.1A 10A |
| humidade de trabalho |
0 ️ 80% |
| Compreensão |
990,9% |
O sistema de resistência elétrica utiliza três fases de ligação e um modo de medição de fase única: apenas a baixa pressão lado curto, a alta pressão lado simultaneamente ligar três fases, uma medida é calculada automaticamente de cada fase de resistência curto. Este dispositivo pode ser usado como fonte de energia interna de 220 V ou fonte de energia externa.
Qual é a hora de testes?
Manual de referência do regulamento da eletricidade chinesa recomenda a realização de ensaios de transformação de grupos de contornos nas seguintes circunstâncias:
entrega e teste antesO variador de 110 kV ou superior deve ser submetido a um ensaio de resistência a curto-circuito de baixa pressão ou a um ensaio de variação de grupo FRA, para manter o registo original.
Incidente a curta distância(por exemplo, corto-circuito de inserção ou corto-circuito de ocorrência recorrente de curta distância), deve ser testado e comparado com os registos originais, ao mesmo tempo em que é combinado com outros testes elétricos pós-impacto, antes de poder colocar o transformador de novo em uso.
定期测试¥ O variador de pressão em funcionamento normal deve ser testado pelo menos uma vez por seis anos.
适用人群
O usuário-alvo do XHBX1502 é o responsável pela avaliação do estado interno de um transformador de grande porte:
Fabricantes de transformadores elétricos conduzir testes de circuito de fábrica e antes da entrega, para estabelecer um registo de referência.
电网运行维护单位对变压器进行常规和短路后状态检查. 变压器进行常规和短路后状态检查.
变压器 大修和维修车间 (Variante de mudança de pressão)Antes de decidir se há manutenção, avaliamos a situação de alteração do conjunto.
Electricity Science Research Institute e Inspection Company提供63kV-500kV transformador de terceiros serviços de diagnóstico.
Ele pode ser operado através de um computador portátil conectado por USB, realizar automaticamente análise de três fases e exportar relatórios de Word, projetado para uso no local e na fábrica, basta remover o câmbio de pressão para conectar o cabo principal, sem necessidade de levantar ou desmontar.
常见问题解答 Não, não, não.
XHBX1502 aplica-se a quais classes de pressão do transformador?
Foi concebido para a detecção de falhas na estrutura interna de um transformador de 63 kV a 500 kV.
Que métodos de teste é que ele suporta?
Suporta métodos de análise de resposta de frequência (FRA) e métodos de resistência elétrica, respectivamente atendendo aos padrões DL/T911-2004 e DL/T1093-2008.
Qual é o alcance e a resolução da FRA?
linha de varredura abrangendo 10Hz 10MHz, com 40000 pontos de varredura; varredura segmentada abrangendo 0,5kHz 1MHz, com 2000 pontos de varredura. opção de resolução de frequência com 0,25kHz,0.5 kHz e 1 kHz.
O teste precisa de mais tempo?
采用频率响应分析法 (FRA),每相耗时不超过60秒,高,中,低绕组电压变压器的总耗时不超过10分钟.电抗法每相耗时不超过15秒,总耗时不超过1分钟.
O inversor de pressão precisa de desmontar o tanque de combustível?
Não, só é necessário desmontar o transformador de pressão para conectar a linha-mãe; não é necessário suspender ou desmontar o transformador de pressão para completar o teste.
关于 fabricantes
O instrumento é produzido pela XZH TEST, uma empresa fabricante de transformadores de pressão elétrica e instrumentos de teste elétrico.
网站:www.xzhjdkj.com
