Teste de Operação Contra Arresto de Surge XHJS401
The XHJS401 surge arrester counter operation tester is specially developed by our technical staff to address the specific requirements of power users for on-site testing of lightning arrester discharge countersO equipamento apresenta uma aparência elegante e é conveniente de transportar e utilizar, tornando-se um substituto ideal para os instrumentos de ensaio velhos e pesados e métodos de ensaio ineficientes.

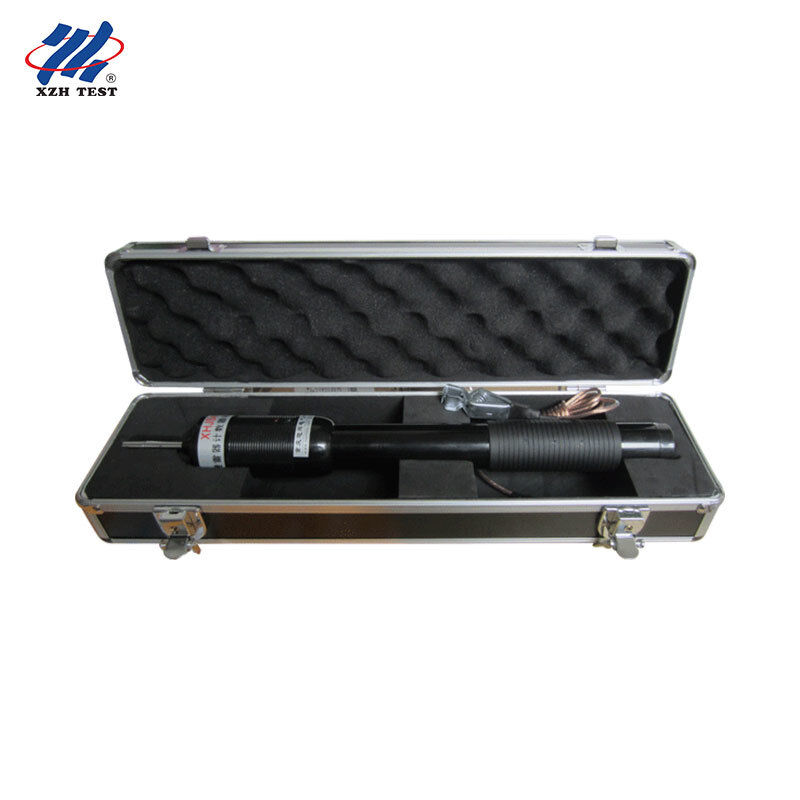

O testador produz um pulso de alta tensão de 800 ~ 1000V para simular uma descarga de relâmpago, verificando se o contador de arrester funciona e registra corretamente.Com um corpo compacto de apenas φ36×375 mm e um peso total de 780 g, o instrumento pode ser mantido numa mão durante o ensaio aéreo e a haste telescópica condutora na cabeça pode ser estendida para corresponder à altura de instalação do contador.
Alimentado por quatro baterias de tamanho 1 (DC 6V), o XHJS401 suporta mais de 2000 testes de descarga por conjunto de baterias.e o resultado do ensaio é julgado diretamente se o contador conta, dando um veredicto instantâneo e intuitivo sem qualquer fiação complexa ou equipamento auxiliar pesado.
Aplicações e público-alvo:Designados para equipas de manutenção de subestações que realizam ensaios preventivos elétricos,Instituições de ensaios de proteção contra raios (centros meteorológicos de proteção contra raios e organismos de inspeção de proteção contra raios de terceiros), equipas de exploração e inspecção de linhas de transmissão que verificam os detectores de linhas, departamentos de controlo de qualidade dos fabricantes de detectores de óxido de zinco,Inspecção de proteção contra raios de estações de serviço e locais químicos perigosos, e equipas de ensaio elétrico de turbinas a gás e estações de energia distribuída.
Principais especificações
| Parâmetro |
Especificações |
| Tensão de saída |
800 ~ 1000V |
| Dimensões principais do corpo |
φ36 × 375 mm |
| Dimensões da cabeça |
φ50 × 100 mm |
| Peso |
780 g |
| Fornecimento de energia |
DC 6V (quatro baterias do tamanho 1) |
| Duração da bateria |
Mais de 2000 ensaios de descarga por conjunto de baterias |
| Tempo de carregamento |
Cerca de 3 a 5 segundos antes da luz vermelha de preparação acender |
| Indicadores |
Luz verde, luz vermelha |
| Rod condutivo |
Telescópica, de comprimento ajustável para caber na altura da instalação do contador |
| Terreno |
Fios de terra de cauda para descarga segura após ensaio |
Características do produto
Design compacto em estilo caneta de 780g com barra condutora telescópica, operação de uma mão em altura
800 ~ 1000V de alta tensão de saída de pulso de forma confiável desencadeia contadores de arrester para verificação
Repetidos ensaios sem desligar, melhorando consideravelmente a eficiência da inspecção no local
As luzes indicadoras verde e vermelha indicam claramente os estados de ligação e de carga
Mais de 2000 ensaios de descarga por conjunto de baterias, baixo custo de manutenção
Operação simples, substituição ideal dos antigos testadores pesados e métodos de ensaio ineficientes
Por que os contadores de detenção devem ser testados
O contador de descargas é o único indicador visível de se um detector de relâmpagos esteve a funcionar.com um comprimento de diâmetro não superior a 50 mm,, o pessoal de manutenção não pode saber se o arrester absorveu energia e se o seu desempenho se deteriorou.
| Situação |
Risco |
XHJS401 Solução |
| Contador preso ou bloqueado |
Ações de apreensão não são registadas, falhas ocultas não podem ser encontradas a tempo |
Injetar um pulso de 800-1000 V para verificar se o mecanismo contador funciona normalmente |
| Contador danificado por raio |
Os registos estão perdidos e a condição do detentor é desconhecida. |
Verificação rápida no local para confirmar se o balcão precisa de substituição |
| Teste preventivo antes da estação de tempestades |
Detentores não testados podem falhar sob o próximo raio |
Ensaio de rotina de contra-operação de acordo com os regulamentos de ensaio preventivo DL/T 596 |
| Aceitação de nova instalação |
Erros de contador não são detectados |
Teste de aceitação verifica que o contador responde a uma descarga simulada |
Etapas de operação
Insira o fio de terra na cauda do instrumento e faça uma ligação firme
Ajustar o comprimento da haste telescópica condutora na cabeça para caber na altura do contador
Gire o interruptor de alimentação 90 graus em qualquer direção até que um "clique" seja ouvido para ligar a energia; a luz verde acende
Espere que a luz vermelha acenda (aproximadamente 3 a 5 segundos), indicando que o instrumento está pronto
Toque na haste telescópica condutora para a amostra de ensaio para começar a testar o contador de arrester
Os ensaios repetidos são permitidos sem desligar a fonte de alimentação, mas a haste condutora deve ser separada da amostra de ensaio cada vez que é carregada.
Após terminar o teste, desligue a energia primeiro, em seguida, descarregar a cabeça barra condutora para o fio de terra cauda antes de colocar o instrumento longe
Precauções de segurança
Conectar sempre o fio de terra com firmeza antes da utilização e descarregar a cabeça do fio de terra após o ensaio
Não toque na haste condutora nem na amostra de ensaio durante o período de carga
Se a bateria estiver baixa, o tempo de carregamento será prolongado; substitua as baterias em tempo hábil
Manter o instrumento seco e evitar impactos violentos durante o transporte e armazenagem
Utilize o instrumento apenas para ensaios de operação do contador de retenção conforme previsto
Perguntas frequentes
Q1: Para que é utilizado o teste de operação do contador de detecção XHJS401?
Ele é usado para testar se o contador de descarga de um detector de raios funciona corretamente.O mecanismo de contador é verificado como funcionando.
P2: Como sei se o contador de detecção está a funcionar?
Depois de acender a luz vermelha de prontidão, toque na barra condutora até ao terminal do contador.O contador pode estar preso ou danificado e precisar de reparação ou substituição.
Q3: Quanto tempo demora um teste?
O instrumento está pronto cerca de 3 a 5 segundos após a ligação, cada ensaio de descarga dura apenas alguns segundos e são permitidos testes repetidos sem desligar a energia,Assim um banco completo de detentores pode ser verificado rapidamente..
Q4: Quantos testes as baterias podem suportar?
Quatro baterias de tamanho 1 (DC 6V) suportam mais de 2000 testes de descarga.
P5: É seguro testar em altura?
Sim, o design de caneta de 780 gramas e a barra telescópica permitem a operação com uma mão na altura do contador.Conectar sempre o fio de solo de cauda antes de usar e descarregar a cabeça do fio de solo após o ensaio antes de guardar o instrumento.
Cada XHJS401 é fornecido com o corpo do testador, fio de terra e manual de operação, e é apoiado por um ano de garantia gratuita e serviço técnico vitalício.formação e apoio pós-vendaPor favor, contacte a nossa equipa de vendas.
