Visão geral do produto

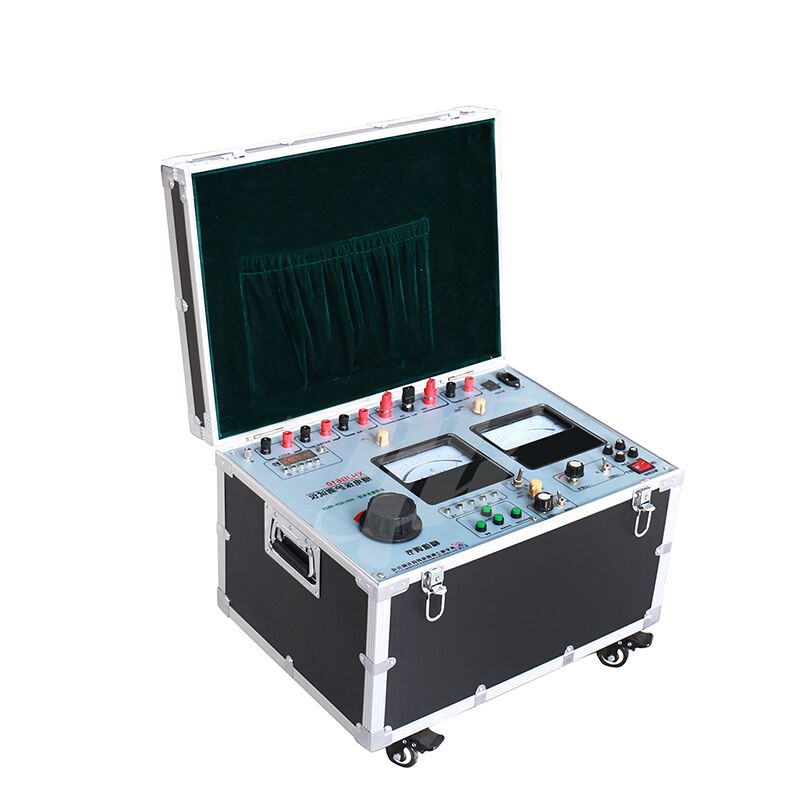

Projetado para sistemas de alimentação de alta e baixa tensão, o Tester de Proteção de Relé XHJB610 é dedicado ao ajuste e teste experimental de dispositivos de proteção de relé.O seu âmbito funcional abrange a calibração de relés convencionais de vários tipos., inspecção de circuito secundário, detecção característica de inductores mútuos,Verificação dos valores de acção dos mecanismos de arranque do interruptor e medição do tempo para as operações de abertura e fechamento do interruptor.
Características de desempenho
Controlado por um microcomputador de chip único de alto desempenho, este calibrador de proteção de relé apresenta características excepcionais, incluindo a alta precisão dos seus instrumentos de indicação,projeto funcional abrangente, desempenho operacional estável, utilização fácil e portabilidade flexível para utilização no local.
Parâmetros técnicos
★ Fonte de corrente alternada: Fase única: 6×30A Três fases: 180A Potência: ≥250VA/fase
★ Tempo de saída: 5A contínuo / 10A ≥ 45 segundos / 20A ≥ 5 segundos
★ Fonte de tensão AC: Fase única: 6×120V Potência de saída: ≥60VA/fase
★ Fonte de corrente contínua: Fase única: -5A+5A Potência: ≥100VA
★ Fonte de tensão CC: Fase única: -150V+150V Potência: ≥100VA
★ Ângulo da fonte AC: Ângulo de fase: 0° ≈ 360° Precisão: ±0,5°
★ Fonte AC Frequência: Frequência: 1 ‰ 1000Hz Resolução de frequência: 1mHz
★ Saída Harmônica: Capaz de emitir harmônicos de qualquer amplitude, da 2a à 20a ordem
★ Sincronização: sincronização de tensão e corrente ≤ 10 μS
★ Entrada: 16 canais compatíveis com contatos ativos de 15 V ≈ 250 V, identificação automática da polaridade do contato
★ Precisão de cronometragem: ≤ 1 ms quando inferior a 1 s
★ Saída: 8 pares de contatos secos de interruptor programáveis, capacidade: AC/DC 250V, 0,5A
★ Fornecimento de energia: 220V±10% 50Hz±10%
