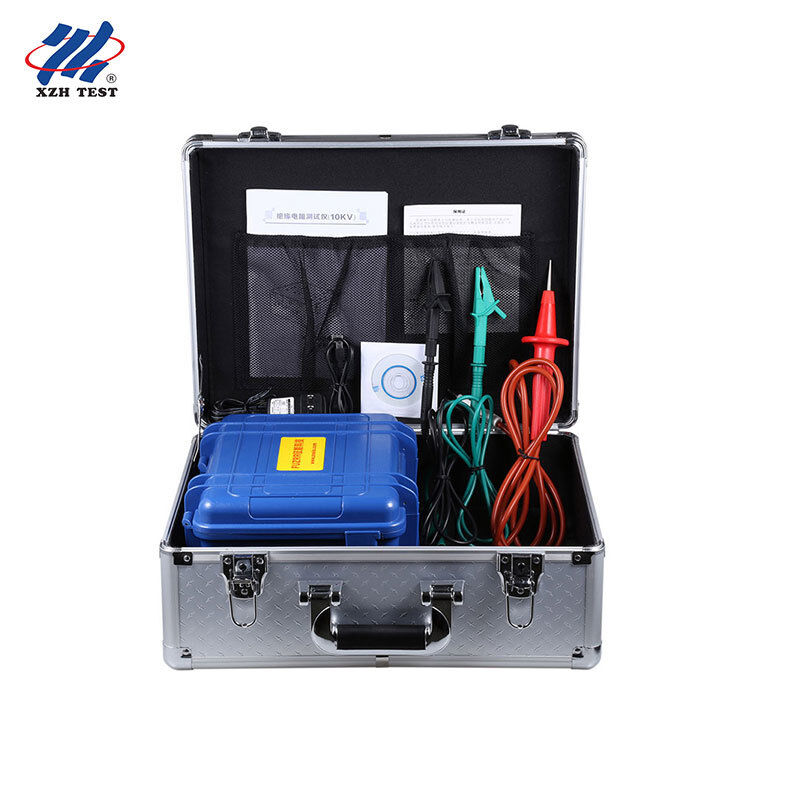

Medidor Digital de Resistência de Isolamento XHMR-10KVA | Localizador de Falhas em Cabos
O XHMR-10KVA é um medidor digital portátil de alta tensão para resistência de isolamento (megôhmetro) construído para medir a resistência de materiais isolantes, bem como a resistência de isolamento de transformadores, motores, cabos e outros equipamentos elétricos. Com seis tensões de teste selecionáveis de até 10kV, uma faixa de medição de 0,01MΩ a 35TΩ, uma função de saída de tensão escalonada, testes DAR / PI e armazenamento a bordo de 500 grupos com transferência USB, ele traz diagnóstico de isolamento de nível laboratorial para o campo em um instrumento de 2,75kg.
Projetado Para: Oficinas de serviço e rebobinagem de motores, equipes de revisão de geradores e bombas, eletricistas de instalações industriais, empresas de instalação e manutenção de elevadores e HVAC, e equipes de O&M de energia eólica ou solar que precisam verificar a integridade do isolamento de motores, geradores, cabos e quadros de distribuição de até 10kV no local.
Especificações Principais
| Parâmetro |
Especificação |
| Modelo |
XHMR-10KVA |
| Funções de Teste |
Resistência de isolamento, tensão, corrente DC, capacitância |
| Tensão Nominal |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Faixa de Resistência de Isolamento |
0,01MΩ – 35TΩ (resolução 0,01MΩ) |
| Faixa de Tensão DC |
0 – 1000V (resolução 0,1V) |
| Faixa de Tensão AC |
0 – 750V (resolução 0,1V) |
| Faixa de Corrente DC |
0,1nA – 6mA (resolução 0,1nA) |
| Faixa de Capacitância |
10nF – 50μF (resolução 10nF) |
| Corrente de Curto-Circuito de Saída |
≥6mA |
| Saída de Tensão |
Ajuste de tensão escalonada, múltiplos níveis selecionáveis |
| Razão de Absorção / Índice de Polarização |
Suportado (DAR / PI) |
| Armazenamento de Dados |
500 grupos |
| Display |
LCD grande de 4 dígitos, luz de fundo em tela cinza, 108 × 65 mm |
| Interface USB |
Upload, salvamento e impressão de dados via software para PC |
| Fonte de Alimentação |
Bateria recarregável de 12V |
| Desligamento Automático |
15 minutos de inatividade |
| Rigidez Dielétrica |
AC 3kV / 50Hz por 1 min |
| Temperatura / Umidade de Trabalho |
-10°C a +50°C, <85% UR |
| Temperatura / Umidade de Armazenamento |
-15°C a +55°C, <90% UR |
| Padrões de Segurança |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Recursos Principais
Funções de proteção contra curtos-circuitos, sobrecargas e baixa tensão de bateria mantêm os testes de campo seguros.
Suporta testes de isolamento, razão de absorção (DAR), índice de polarização (PI) e modos de teste rápido.
Exibe a tensão residual após a conclusão dos testes para manuseio mais seguro do objeto de teste.
O ajuste de tensão escalonada gera múltiplos níveis de tensão selecionáveis, cobrindo assim uma gama mais ampla de requisitos de teste de isolamento com um único instrumento.
Interface USB com função de carregamento de bateria de lítio integrada para transferência de dados no local.
Desliga automaticamente após um período de inatividade para proteger a bateria.
Saída de Tensão Escalonada e Níveis de Tensão Nominal
Ajuste de Tensão Escalonada
O instrumento utiliza uma função de ajuste de tensão escalonada, permitindo a saída de vários níveis de tensão distintos em vez de uma única tensão fixa. Isso permite que um único testador cubra uma gama mais ampla de requisitos de teste de isolamento sem a necessidade de trocar de instrumento.
Seis Níveis de Tensão Nominal
Tensões de teste nominais de 250V, 500V, 1000V, 2500V, 5000V e 10kV são selecionáveis, adequadas para testes de isolamento desde equipamentos de controle de baixa tensão até motores, transformadores e cabos de média tensão.
Diagnóstico de Isolamento DAR e PI
Além de uma única leitura de resistência, o testador calcula a razão de absorção (DAR) e o índice de polarização (PI) para revelar umidade, contaminação e envelhecimento no sistema de isolamento.
FAQ
P1: Para quem o medidor de resistência de isolamento XHMR-10KVA foi projetado?
É feito para oficinas de serviço e rebobinagem de motores, equipes de revisão de geradores e bombas, eletricistas de instalações industriais, empresas de instalação e manutenção de elevadores e HVAC, e equipes de O&M de energia eólica ou solar que precisam verificar a integridade do isolamento de motores, geradores, cabos e quadros de distribuição de até 10kV no local.
P2: Quais tensões de teste e faixa de medição ele oferece?
Ele oferece seis tensões de teste nominais de 250V, 500V, 1000V, 2500V, 5000V e 10kV, e mede a resistência de isolamento de 0,01MΩ até 35TΩ com resolução de 0,01MΩ.
P3: Ele suporta teste de tensão escalonada e de índice?
Sim. O instrumento possui uma função de ajuste de tensão escalonada que gera múltiplos níveis de tensão distintos, e também suporta testes de razão de absorção (DAR) e índice de polarização (PI) para uma análise mais aprofundada da condição do isolamento.
P4: Como os dados de medição são armazenados e transferidos?
Até 500 grupos de medições são armazenados a bordo, e uma interface USB com software de monitoramento para PC permite que os engenheiros façam upload, salvem e imprimam os registros diretamente.
P5: Quais padrões de segurança e proteção ele atende?
Ele está em conformidade com IEC61010-1, IEC1010-2-31 e IEC61557-1/5, é classificado como IEC60529 (IP54) com CAT III 300V e grau de poluição 2, e suporta AC 3kV/50Hz por 1 minuto com resistência de isolamento do invólucro de pelo menos 50MΩ.
Para outros modelos de tensão, acessórios ou a folha de especificações completa, entre em contato conosco.
