Testador Digital de Resistência de Isolamento XHMR-10KVA | Localizador de Falhas em Cabos

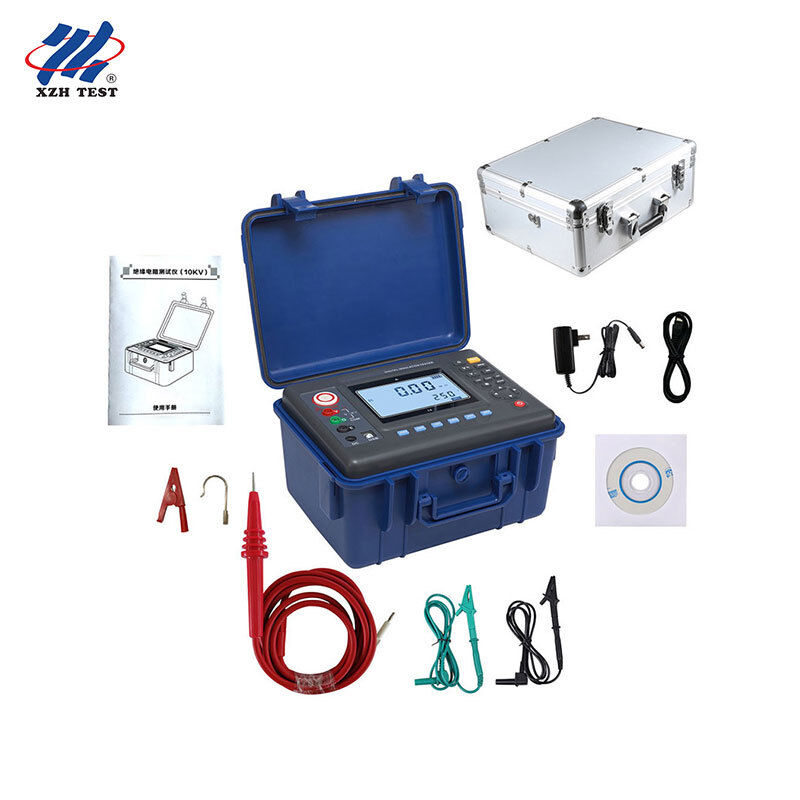

O XHMR-10KVB é um testador digital portátil de resistência de isolamento de alta tensão (megôhmetro) que mede a resistência de isolamento de 0,01MΩ a 35TΩ em seis tensões de teste selecionáveis de até 10kV, juntamente com medição de tensão DC/AC, corrente DC e capacitância. Com teste de razão de absorção (DAR) e índice de polarização (PI), armazenamento a bordo de 500 grupos e uma interface USB, ele oferece diagnóstico de isolamento de nível laboratorial em um instrumento de campo de 2,75kg.
Projetado Para: Equipes de manutenção e comissionamento elétrico que testam o isolamento de motores, geradores, transformadores de potência, aparelhagem e cabos de energia — incluindo equipes de subestações de concessionárias, departamentos elétricos de plantas industriais, empreiteiros de instalação de equipamentos e provedores de serviços de inspeção elétrica de terceiros que necessitam de um testador de isolamento portátil de 10kV com armazenamento de dados a bordo e relatórios para PC.
Especificações Principais
| Parâmetro |
Especificação |
| Modelo |
XHMR-10KVB |
| Funções de Teste |
Resistência de isolamento, tensão, corrente DC, capacitância |
| Tensão Nominal |
250V / 500V / 1000V / 2500V / 5000V / 10kV |
| Faixa de Resistência de Isolamento |
0,01MΩ – 35TΩ (resolução 0,01MΩ) |
| Faixa de Tensão DC |
0 – 1000V (resolução 0,1V) |
| Faixa de Tensão AC |
0 – 750V (resolução 0,1V) |
| Faixa de Corrente DC |
0,1nA – 6mA (resolução 0,1nA) |
| Faixa de Capacitância |
10nF – 50μF (resolução 10nF) |
| Corrente de Curto-Circuito de Saída |
≥6mA |
| Razão de Absorção / Índice de Polarização |
Suportado (DAR / PI) |
| Armazenamento de Dados |
500 grupos |
| Display |
LCD grande de 4 dígitos, luz de fundo em tela cinza, 108 × 65 mm |
| Interface USB |
Upload, salvamento e impressão de dados via software para PC |
| Tamanho do Instrumento |
240 × 188 × 85 mm (C/L/A) |
| Peso do Instrumento |
2750g (incluindo bateria) |
| Fonte de Alimentação |
Bateria recarregável de 12V |
| Desligamento Automático |
15 minutos de inatividade |
| Rigidez Dielétrica |
AC 3kV / 50Hz por 1 min |
| Temperatura / Umidade de Trabalho |
-10°C a +50°C, <85% UR |
| Temperatura / Umidade de Armazenamento |
-15°C a +55°C, <90% UR |
| Padrões de Segurança |
IEC61010-1, IEC1010-2-31, IEC61557-1/5, IEC60529 (IP54), CAT III 300V |
Recursos Principais
Funções de proteção contra curtos-circuitos, sobrecargas e baixa tensão de bateria.
Suporta teste de isolamento, medição da razão de absorção (DAR), cálculo do índice de polarização (PI) e teste rápido.
Exibe a tensão residual ao final de cada teste para um manuseio mais seguro.
O instrumento desliga automaticamente após um período de inatividade.
Interface USB com função de carregamento de bateria de lítio integrada para transferência de dados no local.
Tensões Nominais Disponíveis
| Modelo / Especificação |
Tensão Nominal |
Corrente de Curto-Circuito |
| XHMR-25 |
250V / 500V / 1000V / 2500V |
3mA / 5mA |
| XHMR-50 |
500V / 1000V / 2500V / 5000V |
3mA / 5mA |
| XHMR-100 |
1000V / 2500V / 5000V / 10000V |
3mA / 5mA |
Aplicações em Campo
Teste de Isolamento de Motores, Geradores e Transformadores
Aplica até 10kV DC em enrolamentos e registra valores de resistência de isolamento, DAR e PI para julgar umidade, contaminação e envelhecimento antes que o equipamento seja reenergizado.
Manutenção de Cabos de Energia e Aparelhagem
Verifica a condição de isolamento de cabos de energia, buchas e aparelhagem durante a manutenção preventiva, e confirma a integridade dielétrica após um reparo ou falha.
Comissionamento e Testes de Aceitação
Fornece tensões de teste estáveis e referenciadas a padrões para que empreiteiros de instalação possam emitir relatórios de aceitação de isolamento antes da entrega.
Registro e Relatório de Dados no Local
Armazena até 500 grupos de medições e os carrega para um PC via USB, para que engenheiros de campo possam construir registros estruturados de teste de isolamento sem cópia manual.
FAQ
Q1: Para quem é projetado o testador digital de resistência de isolamento XHMR-10KVA?
Ele é construído para equipes de manutenção e comissionamento elétrico que testam o isolamento de motores, geradores, transformadores de potência, aparelhagem e cabos de energia — incluindo equipes de subestações de concessionárias, departamentos elétricos de plantas industriais, empreiteiros de instalação de equipamentos e provedores de serviços de inspeção elétrica de terceiros que necessitam de um testador de isolamento portátil de 10kV com armazenamento de dados a bordo.
Q2: Quais tensões de teste e faixa de resistência ele suporta?
Ele fornece seis tensões de teste nominais de 250V, 500V, 1000V, 2500V, 5000V e 10kV, e mede a resistência de isolamento de 0,01MΩ a 35TΩ com resolução de 0,01MΩ.
Q3: Ele pode medir o índice de polarização e a razão de absorção?
Sim. A unidade suporta medição da razão de absorção (DAR) e do índice de polarização (PI), que são essenciais para julgar a umidade e a condição de envelhecimento do isolamento, não apenas uma única leitura de resistência.
Q4: Como os dados de medição são armazenados e transferidos?
Ele armazena até 500 grupos de medições a bordo e se conecta a um PC através de uma interface USB com software de monitoramento, para que os registros possam ser carregados, salvos e impressos diretamente.
Q5: Quais padrões de segurança e proteção ele atende?
Ele é projetado de acordo com IEC61010-1, IEC1010-2-31 e IEC61557-1/5, classificado como IEC60529 (IP54) com CAT III 300V e grau de poluição 2, e passa em um teste de rigidez dielétrica de AC 3kV/50Hz por 1 minuto com resistência de isolamento do invólucro de pelo menos 50MΩ.
Para mais modelos, acessórios ou especificações completas, entre em contato conosco.
