Teste de hipotensão ac dc
>
Teste de resistência ao isolamento digital portátil para ensaios de isolamento de motores de cabos

Teste de resistência ao isolamento digital portátil para ensaios de isolamento de motores de cabos

Detalhes do produto:
Lugar de origem: Xi'an, Shaanxi, China
Marca: XZH TEST
Certificação: ISO,CE
Número do modelo: XHMR-2500
Informações detalhadas
Lugar de origem:
Xi'an, Shaanxi, China
Marca:
XZH TEST
Certificação:
ISO,CE
Número do modelo:
XHMR-2500
Tamanho da tela LCD:
108 mm × 65 mm
Dimensões do instrumento (C×L×A):
240 mm × 188 mm × 85 mm
InterfaceUSB:
Equipado com interface USB; suporta monitoramento de software, upload de dados para um PC, armazenam
Cabo de comunicação:
1 × cabo de comunicação USB
Leads de teste:
Sonda vermelha de alta tensão (3m), ponta de teste preta de alta tensão (1,5m), ponta verde (1,5m)
Armazenamento de dados:
500 conjuntos; um símbolo "FULL" piscando indica que a capacidade de armazenamento está ch
Recuperação de dados:
Função de recuperação de dados; indicado pelo símbolo "MR"
Destacar:

High Light

Destacar:

Teste de resistência ao isolamento digital portátil

,

Teste de isolamento do motor de cabo

,

Testador hipot AC DC com garantia

Trading Information
Quantidade de ordem mínima:
1 unidade
Preço:
Negociável
Detalhes da embalagem:
embalagem de madeira
Tempo de entrega:
8 a 10 dias
Termos de pagamento:
T/T
Habilidade da fonte:
2000 unidades/ano
Descrição do produto
1. Introdução

O testador de resistência de isolamento - também conhecido como megôhmetro, testador de resistência de isolamento de alta tensão, etc. - é usado para medir a resistência de isolamento.

2. Faixas de tensão e precisão
Função de medição Faixa de medição Precisão Resolução
Tensão CC CC 0,0 V – 1000 V ±1,5% da meta ±3 dgt 0,1V
Tensão CA CA 0,0 V – 750 V ±1,5% da meta ±3 dgt 0,1V
3. Especificações Técnicas
Funções Teste de resistência de isolamento, teste de tensão, teste de corrente CC, teste de capacitância
Condições de Referência 23°C ±5°C, <75% UR
Tensão nominal 100V, 250V, 500V, 1000V, 2500V, 5000V
Faixa de resistência de isolamento 0,01 MΩ – 10 TΩ | Resolução: 0,01 MΩ
Tensão nominal 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 kV
Faixa de resistência de isolamento 0,01 MΩ – 35 TΩ | Resolução: 0,01 MΩ
Tensão nominal 500 V, 1000 V, 2500 V, 5000 V, 10 kV, 15 kV
Faixa de resistência de isolamento 0,01 MΩ – 50 TΩ | Resolução: 0,01 MΩ
Tensão de Medição (V) Tensão nominal × (1 ±10%)
Faixa de tensão CC 0 – 1000 V | Resolução: 0,1V
Faixa de tensão CA 0 – 750 V | Resolução: 0,1V
Corrente CC 0,1nA – 6mA | Resolução: 0,1 nA
Capacitância 10 nF – 50 µF | Resolução: 10nF
Corrente de curto-circuito de saída ≥6 mA a 15 kV
Medição da Taxa de Absorção (DAR) e Índice de Polarização (PI) Suportado
Fonte de energia Bateria de lítio recarregável 12,6V
Luz de fundo Suportado Luz de fundo de tela cinza-branca controlável, adequada para uso em ambientes pouco iluminados.
Modo de exibição Visor LCD extra grande de 4 dígitos com luz de fundo cinza-branco.
4. Princípio de Medição

A medição da resistência de isolamento emprega um gerador de tensão para gerar uma tensão V, que é aplicada através do resistor. Medindo a corrente I que flui através do resistor, o valor da resistência de terra R é calculado usando a fórmula R = V/I.

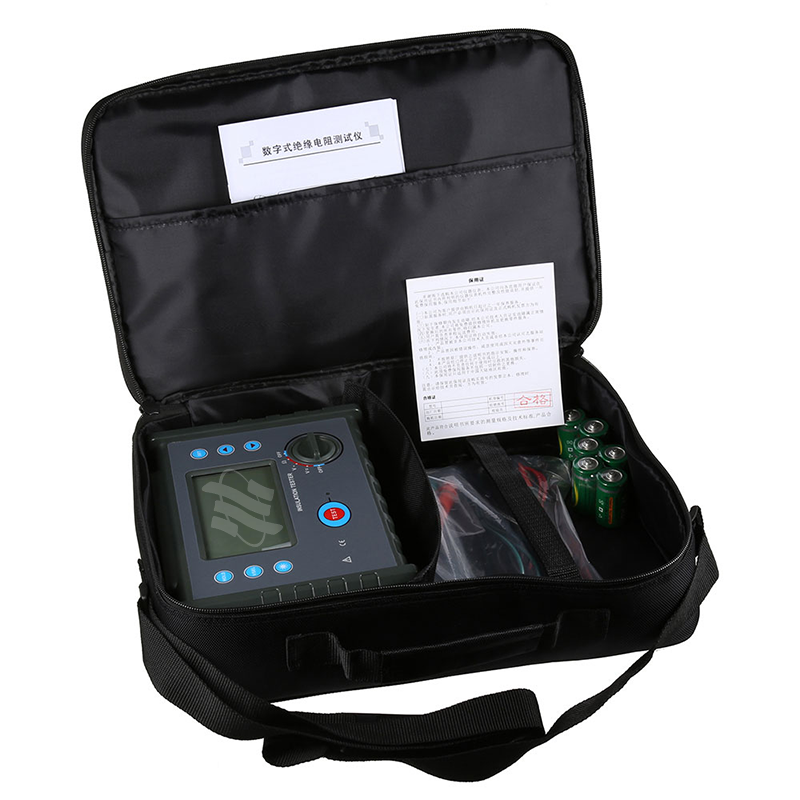

Teste de resistência ao isolamento digital portátil para ensaios de isolamento de motores de cabos 0

Precauções de segurança:
Em todas as circunstâncias, atenção especial deve ser dada à segurança ao utilizar este instrumento.
Este instrumento foi projetado, fabricado e testado de acordo com as especificações de segurança IEC 61010.
Em todas as circunstâncias, atenção especial deve ser dada à segurança ao utilizar este instrumento.
Durante as medições, não utilize geradores de sinais de alta frequência – como telefones celulares – nas proximidades do instrumento, pois isso pode introduzir erros de medição.
Preste muita atenção ao texto e aos símbolos exibidos nas etiquetas afixadas na caixa do instrumento.
Antes de utilizar verifique se o instrumento e seus acessórios estão em bom estado; especificamente, certifique-se de que o isolamento do instrumento e dos cabos de teste esteja intacto, sem condutores expostos ou fios quebrados, antes de prosseguir com as medições.
Durante o processo de medição, evite estritamente tocar nos condutores expostos ou no circuito que está sendo testado.
Certifique-se de que os plugues de conexão dos cabos de teste estejam firmemente inseridos nas portas correspondentes do instrumento.
Não realize medições em ambientes inflamáveis, pois as faíscas geradas durante a operação podem provocar uma explosão.
Se a caixa do instrumento ou os cabos de teste forem danificados – expondo componentes metálicos internos – enquanto a unidade estiver em uso, interrompa imediatamente a operação.
Não deixe nem guarde o instrumento por longos períodos em ambientes caracterizados por altas temperaturas, alta umidade, condensação ou luz solar direta.
Ao substituir as baterias do instrumento, certifique-se de que os cabos de teste estejam desconectados da unidade e que o instrumento esteja desligado.
Se o instrumento exibir o símbolo “Bateria Baixa Tensão”, recarregue a unidade imediatamente; não fazer isso pode resultar em imprecisões de medição.
Evite estritamente realizar operações de carregamento ou transmissão de dados enquanto uma medição estiver em andamento.
