XHSC-60Q Combustível digital integrado através de ponte 60kV 600mA localizador de falhas de cabo com capacidade HV GIS

OXHSC-60QÉ uma ponte digital totalmente integrada que combina a transmissão de alta tensão (60kV, 600mA) e a pré-localização inteligente de falhas na ponte num único corpo portátil. Purpose-built for field service teams who need rapid deployment on complex cable systems — including GIS-terminated and cross-interconnected high-voltage networks — without the logistical burden of separate instruments.

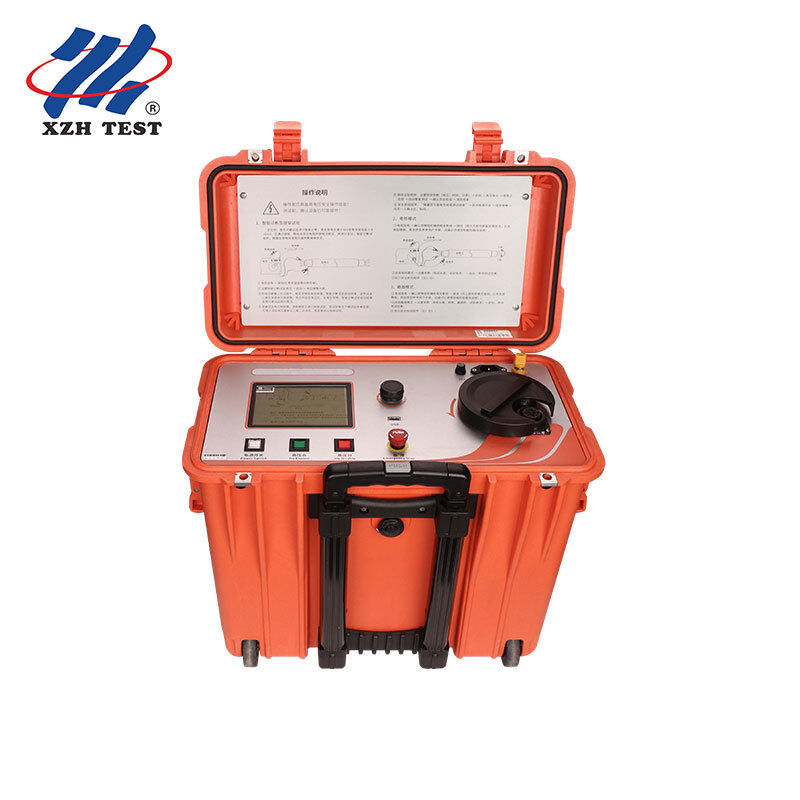

O XHSC-60Q abriga sua fonte de corrente constante de alta tensão, módulo de detecção de ponte e tela LCD TFT de 3,5 polegadas dentro de uma caixa robusta de vara de tração destinada ao transporte de campo.O sistema inteiro pesa apenas 29 kg., permitindo a instalação de um operador único do veículo ao ponto de ensaio.

O módulo de ponte inteligente suporta três algoritmos de posicionamento:

• Método de ponte:Requer comprimento de cabo conhecido e cabo auxiliar de seção transversal igual com curto-circuito de extremidade de baixa resistência
• Método de secção transversal:Utiliza a área de secção transversal conhecida e dados de material ideal quando o comprimento do cabo auxiliar difere
• Método de comparação de tensão:Determina a distância de falha por cálculo porcentual a partir de duas configurações de fiação

Todos os métodos funcionam através do LCD de lado de alto potencial com controlo rotativo de potencial de terra ̇ sem contacto físico com a secção de alta tensão durante o funcionamento.

• Pre-localização de falhas de isolamento de cabos HV em circuitos terminados por SIG sem remoção de interruptores SIG
• Localização da falha da bainha do sistema de cabos interligados sem encurtamento das ligações de interconexão
• Quebra-cabeça de falha de alta resistência em cabos de transmissão e distribuição de longa distância de grande secção
• Teste de verificação de tensão de resistência de corrente contínua
• Cabo curto e localização de falha próxima da extremidade onde os métodos de reflexão de ondas têm zonas cegas

Ao contrário das configurações convencionais de dois instrumentos, o projeto integrado reduz a logística de campo, elimina problemas de compatibilidade entre unidades separadas,e fornece uma interface de usuário consistente em ambos os modos operacionaisA medição da resistência de quatro fios (Kelvin) com cabo blindado elimina erros de resistência ao chumbo, enquanto a camada de blindagem de malha de cobre garante a segurança do operador através de aterragem fiável.
