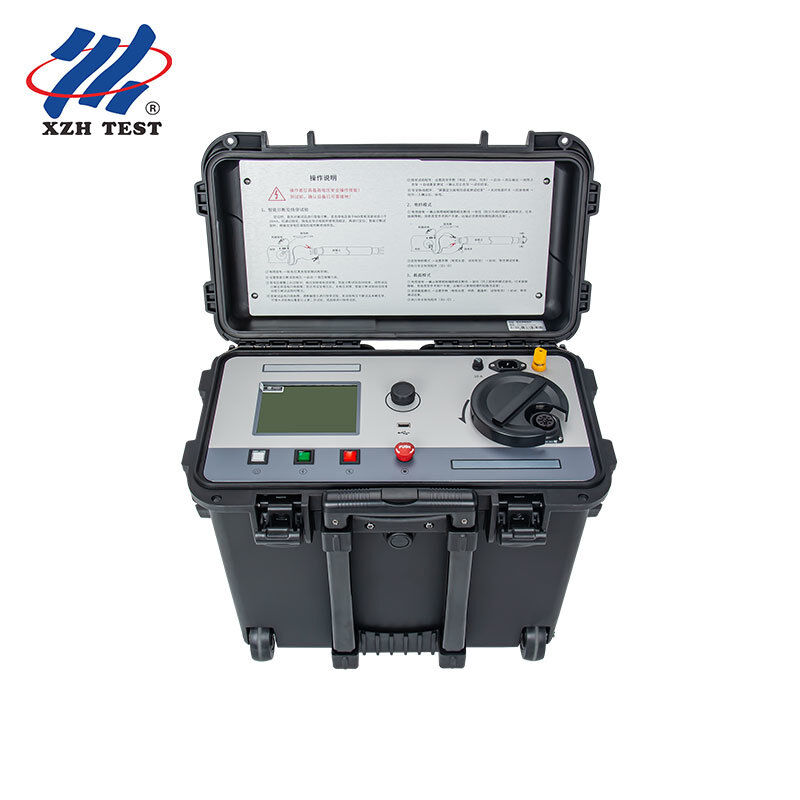

Pre-localizador de falha de cabo de alta corrente digital através de ponte 60kV 600mA para cabos de grande secção XHSC-60Q

OXHSC-60QÉ uma ponte de transmissão digital de alta corrente projetada especificamente para a rápida conversão de falhas de alta resistência para baixa resistência em cabos de alta tensão de longa distância. With a burn-mode output of 60kV and a short-circuit current of 600mA — the highest in its class — it reliably breaks down carbonized discharge channels in oil-paper and XLPE insulated cables where lower-current instruments struggle to achieve stable conduction.

As falhas de cabos de alta resistência particularmente em cabos de condutores longos e grandes apresentam um caminho de descarga de alta impedância.Um instrumento de queima com apenas 100 ∼ 200 mA de corrente de curto-circuito geralmente requer ciclos repetidos para carbonizar e estabilizar o canal de falha, e em alguns casos não consegue alcançar uma resistência suficientemente baixa para uma medição precisa da ponte.acelerando a transição de um arco instável de alta resistência para um caminho de condução estável de baixa resistência.

Uma vez que a falha é condicionada, o módulo de ponte inteligente integrado assume.ele conduz corrente de ensaio suficiente através da falha agora de baixa resistência para garantir limpo, medições repetitivas da relação

• Passo 1 HV resistir ao ensaio:Aplicar uma tensão de corrente contínua gradualmente crescente usando o modo de queima para verificar a condição de isolamento e confirmar se a falha ainda está presente
• Passo 2 Bur-Through:Fornecer 60kV/600mA no ponto de falha. Monitorar voltagem e contadores de corrente enquanto a falha carboniza, queda de voltagem e estabiliza a corrente, indicando a conversão bem sucedida para baixa resistência
• Fase 3 Pre-localização da ponte:Ligue o cabo de medição blindado de quatro fios. Use o botão de codificação rotativo no ecrã TFT de 3,5 polegadas para selecionar ponte, seção transversal,ou método de comparação de tensão baseado nos dados de cabo disponíveis
• Passo 4 Identificação:Com a falha pré-localizada, utilizar a localização acústico-magnética (instrumento separado) na distância indicada para a confirmação final da escavação

• Falhas de isolamento de alta resistência em cabos de transmissão XLPE de 33 kV ∼ 220 kV (até 2500 mm2 de secção transversal do condutor)
• Falhas de cabos de papel-óleo (PILC) em que a entrada de umidade criou vias de descarga instáveis e de alta impedância
• Falhas na bainha do cabo em circuitos HV interligados de longo comprimento que requerem queima simultânea de múltiplas descontinuidades da bainha
• Localização da falha de pré-comissão em cabos recém-instalados em que os danos de construção tenham criado defeitos latentes de alta resistência

O XHSC-60Q incorpora proteção contra sobrecarga dupla e curto-circuito com correspondência de impedância automática.O botão de regulação de alta tensão está interligado com o interruptor HV Todas as operações são realizadas através de um codificador rotativo isolado a potencial de terra,com o ecrã LCD e a electrónica de ponte flutuando a um elevado potencial de precisão de medição, enquanto o operador permanece inteiramente isolado.
