Localizador de Falhas em Cabos Acústico-Magnético Digital|XHDD503C+
Visão Geral do Produto
O XHDD503C+ é um localizador de falhas de cabos de precisão que utiliza tecnologia de sincronização acústico-magnética para localização precisa de falhas dentro da faixa de medição aproximada pré-localizada. O instrumento captura e analisa a diferença de tempo acústica e magnética gerada pela descarga de impacto no local da falha, combinando princípios de captação de vibração e indução eletromagnética para oferecer precisão de ponta. Equipado com um LCD touchscreen de 1,5 polegadas de alto brilho (resolução 480x850, 350 nits), o XHDD503C+ garante visibilidade clara mesmo sob luz solar direta durante operações de campo externas.
Adequado para falhas de baixa resistência, curto-circuito, circuito aberto, circuito rompido, fuga de alta resistência e flashover em cabos de energia, cabos coaxiais e cabos de baixa tensão de vários níveis de tensão, seções transversais e meios dielétricos. Em conformidade com as normas DL/T 849.2-2019 e GB/T 18268.1.
Principais Características
Posicionamento síncrono acústico-magnético com cálculo automático de diferença de tempo
LCD touchscreen de 1,5 polegadas de alto brilho (480x850, 350 nits) — legível sob luz solar
Ajuste automático e manual de ganho/gatilho para canais acústico e magnético
Quatro modos de filtro selecionáveis: Passa Tudo, Passa Banda, Passa Baixo e Passa Alto
Redução de ruído de fundo BNR e redução de ruído de silenciamento para ambientes de campo desafiadores
Filtragem de superposição de quinta ordem para clareza de sinal aprimorada
Indicação de desvio de caminho com aviso de aproximação do ponto de falha
Sonda de ponto fixo digital totalmente digital, altamente sensível e resistente a ruído
Sensores de sinal de isolamento físico multicamadas com classificação à prova d'água IP65
Bateria de lítio de alta capacidade embutida com mais de 8 horas de espera e carregador rápido
Design compacto e leve — unidade principal 0,82 kg, sonda 2,2 kg
Especificações Técnicas
| Método de Posicionamento |
Sincronização Acústico-Magnética |
| Precisão de Detecção |
Posicionamento: ≤ 0,1 m; Caminho: ≤ 0,5 m |
| Faixa de Detecção |
0,00 - 99,99 ms |
| Modos de Filtro |
Passa Tudo (100Hz-1600Hz), Passa Banda (200Hz-600Hz), Passa Baixo (100Hz-300Hz), Passa Alto (160Hz-1600Hz) |
| Método de Filtragem |
Filtro de Superposição de Quinta Ordem |
| Ganho do Canal |
8 Níveis (Som e Magnético); Limiar de Gatilho 0-99 Níveis |
| Saída de Som |
16 Níveis de Ganho (0-112 dB), Impedância de 350Ω |
| Display |
LCD Touchscreen de 1,5 polegadas, 480x850, 350 nits |
| Classificação à Prova d'Água |
IP65 (Sensores de Isolamento Físico Multicamadas) |
| Fonte de Alimentação |
Bateria 18650 de 3,7V 3200mAh x4 |
| Tempo de Espera |
> 8 Horas |
| Temperatura de Operação |
-25°C a 65°C; UR ≤ 90% |
Lista de Embalagem
|
Lista de Componentes do Instrumento e Diagrama
|
|
nome
|
quantidade
|
Gráficos
|
nome
|
quantidade
|
Gráficos
|
|

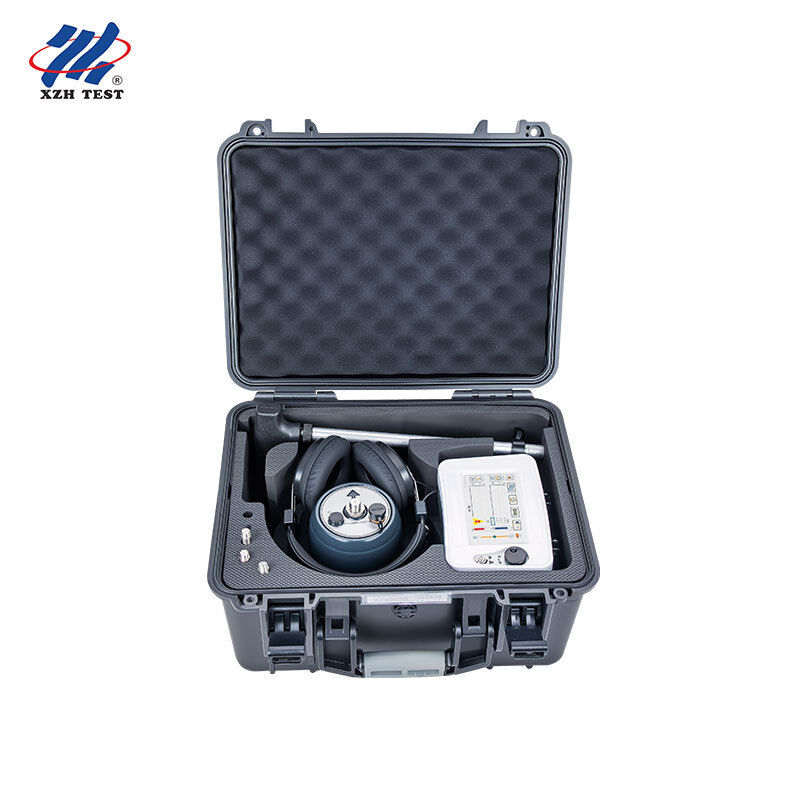

Localizador de Falhas em Cabos
|
1
|
|
sonda
(Incluindo haste de conexão, base, pino de aterramento , conector da sonda e conector de disco )
|
1
|
|
|
cabo de sinal blindado de 7 núcleos
|
1
|
|
|
carregador
|
1
|
|
|
Fones de Ouvido
|
1
|
|
|
Multifuncional
Chave de flor
|
1
|
|
Perguntas Frequentes
P1: Como a sincronização acústico-magnética melhora a precisão da localização de falhas?
O método acústico-magnético detecta simultaneamente o sinal eletromagnético (que viaja quase à velocidade da luz) e o sinal acústico (que viaja à velocidade do som através do solo). Ao medir a diferença de tempo entre esses dois sinais, o instrumento calcula a distância precisa até o ponto de falha com precisão de até 0,1 metros, eliminando a adivinhação dos métodos tradicionais apenas de áudio.
P2: Qual modo de filtro devo selecionar para diferentes condições de campo?
Quatro modos estão disponíveis: Passa Tudo (100Hz-1600Hz) para uso geral com interferência mínima; Passa Banda (200Hz-600Hz) para rejeição de ruído balanceada; Passa Baixo (100Hz-300Hz) para solo macio ou terreno arenoso onde altas frequências se atenuam rapidamente; Passa Alto (160Hz-1600Hz) para superfícies de asfalto duro ou concreto próximas ao ponto de falha onde o ruído de fundo de baixa frequência é dominante.
P3: Que tipos de falhas em cabos o XHDD503C+ pode detectar?
O XHDD503C+ é adequado para falhas de baixa resistência, falhas de curto-circuito, falhas de circuito aberto (circuito rompido), falhas de fuga de alta resistência e falhas de flashover em cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de vários materiais, seções transversais e meios dielétricos.
P4: A classificação IP65 é suficiente para ambientes úmidos e empoeirados?
Sim. A classificação IP65 significa que o instrumento é totalmente à prova de poeira e protegido contra jatos de água de baixa pressão de qualquer direção. Os sensores de isolamento físico multicamadas fornecem proteção adicional para os componentes sensíveis da sonda, tornando o XHDD503C+ confiável em chuva, lama, poeira de construção e ambientes de alta umidade.
P5: Quanto tempo dura a bateria durante o uso contínuo em campo?
A bateria de lítio 18650 de 3,7V 3200mAh embutida (4 células) fornece mais de 8 horas de operação contínua em espera. Uma carga completa leva aproximadamente 4 horas com o carregador rápido incluído. O instrumento pode ser usado enquanto parcialmente carregado sem danificar a bateria.
P6: O XHDD503C+ pode ser operado por um único técnico?
Absolutamente. O peso total do sistema é de 7,5 kg, com a unidade principal pesando apenas 0,82 kg e a sonda 2,2 kg. As dimensões compactas e a interface intuitiva de tela sensível ao toque permitem que um único operador transporte, configure e realize a localização de falhas de forma independente na maioria dos cenários de campo.
P7: Quais normas o XHDD503C+ atende?
O XHDD503C+ atende aos requisitos de posicionamento acústico-magnético da DL/T 849.2-2019 (Condições Técnicas Gerais para Testadores Especiais para Equipamentos de Energia — Localizador de Falhas em Cabos) e GB/T 18268.1 (Requisitos de anti-interferência para equipamentos de teste usados em locais industriais).
P8: Quais acessórios estão incluídos com o instrumento?
Os acessórios padrão incluem a unidade principal, sonda digital com haste de conexão e base de tripé, cabo de sinal blindado de 7 núcleos, fones de ouvido de monitoramento profissional, carregador rápido, chave multifuncional para montagem e uma maleta de transporte robusta. Todos os itens são embalados na caixa protetora de 428 mm (C) x 350 mm (L) x 230 mm (A).
P9: O XHDD503C+ pode funcionar com qualquer gerador de pulso de alta tensão?
O XHDD503C+ é compatível com geradores de pulso de alta tensão padrão usados para pré-localização de falhas em cabos. Ele requer um ciclo de descarga periódico de 3-5 segundos para medição ideal da diferença de tempo acústico-magnético. Para melhores resultados, combine-o com os pré-localizadores XHHD523L ou XHHG521A da XZH TEST para um fluxo de trabalho completo de localização de falhas.
P10: Que garantia e suporte pós-venda são fornecidos?
A XZH TEST oferece uma garantia de produto padrão que cobre defeitos de fabricação. Manuais de usuário completos em inglês estão incluídos, e suporte técnico remoto está disponível para orientação operacional. Comissionamento no local e treinamento de operadores podem ser organizados para pedidos em grande quantidade. Peças de reposição e acessórios são mantidos em estoque para envio rápido.
