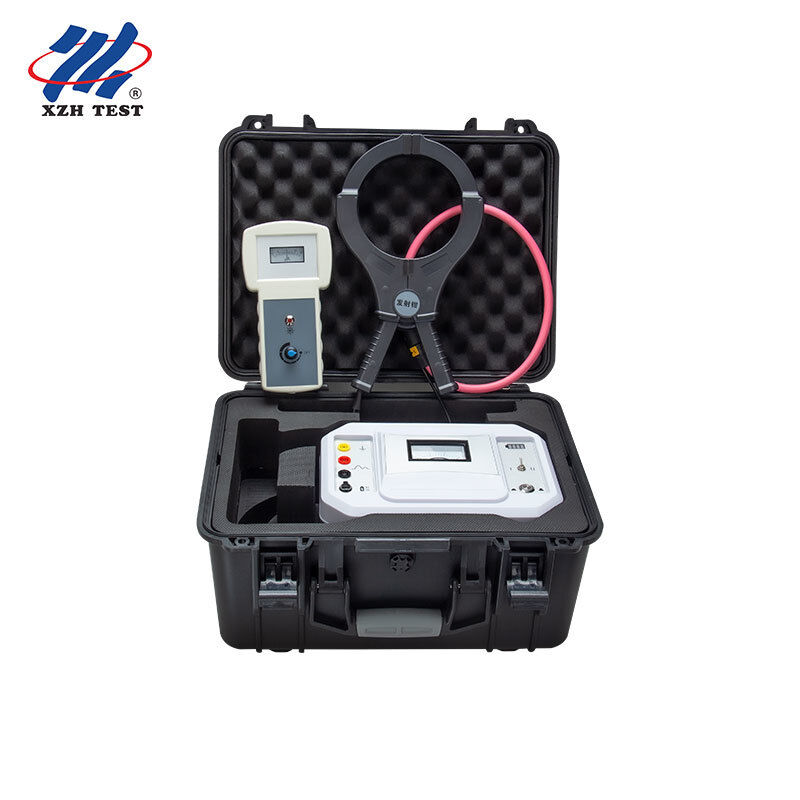

Identificador de cabo em directo Teste de identificação de cabo desligado de energia 800Hz sinal de pulso XHSB505B

O identificador de cabos é especialmente projetado para engenheiros de cabos de energia e trabalhadores da indústria de energia elétrica para resolver problemas de identificação de cabos. Seu princípio de funcionamento é que o transmissor emite sinais de pulso regulares aplicados ao cabo a ser identificado, gerando sinais induzidos consistentes com o sinal transmitido ao longo do cabo. A garra receptora e o receptor convertem, detectam e identificam o sinal, e observando a amplitude, o número de pulsos e a polaridade exibidos no receptor, o cabo alvo pode ser identificado entre múltiplos cabos na vala. Este produto possui funções de identificação de cabos energizados e desenergizados, atendendo às múltiplas necessidades de identificação de cabos em locais de construção de energia. Consiste em um transmissor, garra transmissora, receptor e garra receptora flexível.

• Identificação de cabos energizados e desenergizados em um único instrumento, atendendo a múltiplos requisitos do local.
• O transmissor emite sinais de pulso de 800Hz com nível selecionável I (145V) e nível II (240V), e corrente de saída de 0 a 10A.
• Bateria de lítio recarregável de alta capacidade embutida (12.6V 5200mAh) com mais de 4 horas de trabalho contínuo, proteção contra curto-circuito, proteção contra superaquecimento e indicação do nível da bateria.
• Design portátil com carcaça em ABS; o ponteiro do amperímetro oscila regularmente e a luz de energia pisca dinamicamente ao transmitir sinais.
• Garra transmissora com abertura de mandíbula de φ105mm acopla sinais ao cabo alvo com indicação de direção; garra receptora flexível (bobina Rogowski) com diâmetro interno de aproximadamente 200mm adequada para cabos grossos ou condutores irregulares.
• Receptor com tela LCD colorida de 3.2 polegadas, microprocessador de alta velocidade e algoritmo preciso, exibindo amplitude do sinal, número de pulsos, polaridade e resultado da detecção em tempo real.
• Função de calibração de sinal: quando a amplitude, o número de pulsos e a polaridade correspondem, a barra de status exibe "Cabo Alvo"; caso contrário, "Cabo Não Alvo".
• Ajuste de ganho de 1 a 8 níveis, medição sem contato, segura e rápida.
