Localizador de falhas de cabo
>

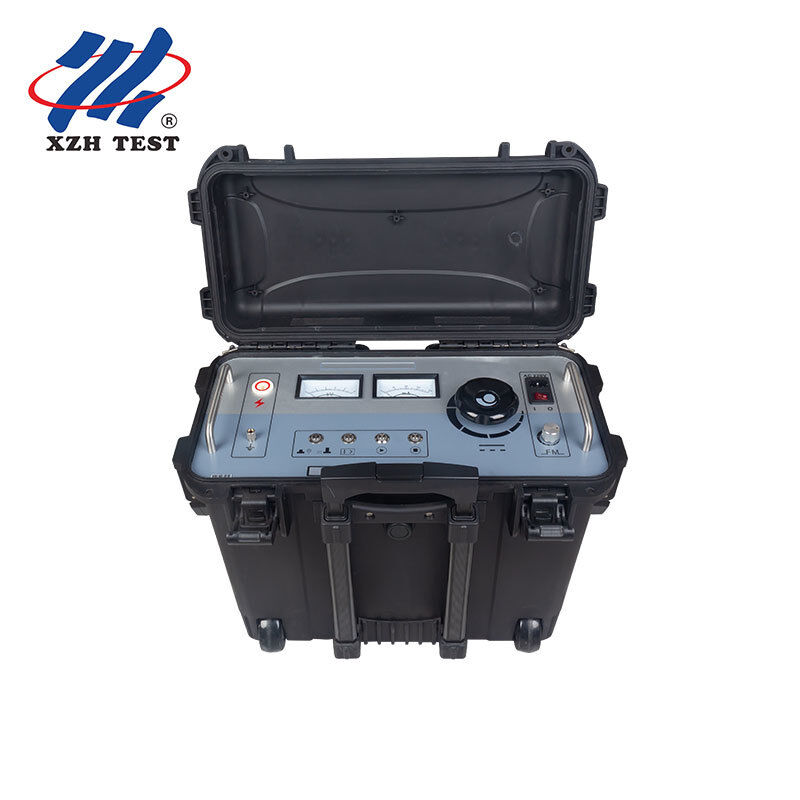

Localizador de falhas da bainha do cabo de 500 kV XHHD523L para teste da bainha externa do cabo HV de 10 kV-500 kV e localização de falhas no solo

Localizador de falhas da bainha do cabo de 500 kV XHHD523L para teste da bainha externa do cabo HV de 10 kV-500 kV e localização de falhas no solo

Detalhes do produto:
Place of Origin: Xi'an, Shaanxi, China
Marca: XZH TEST
Certificação: CE/ISO
Model Number: XHHD523L
Informações detalhadas
Place of Origin:
Xi'an, Shaanxi, China
Marca:
XZH TEST
Certificação:
CE/ISO
Model Number:
XHHD523L
Tensão de entrada:
220V (±10%), 50Hz (±2Hz)
Tensão de saída:
0 ~ 10kV (onda quadrada) ajustável
Moeda de saída:
0~200mA
Capacidade de saída:
2kVA
Cor:
Preto
Peso bruto:
48kg
Dimensão do pacote:
64*42*70cm
Destacar:

High Light

Destacar:

Localizador de Falhas na Bainha de Cabo de 500kV

,

Detecção de falhas de aterramento da bainha exterior HV

,

Pinpointer de cabo de tensão de passo

Trading Information
Minimum Order Quantity:
1 unit
Preço:
Price Negotiable
Packaging Details:
Wooden case
Delivery Time:
5-8 work days
Payment Terms:
T/T
Supply Ability:
500 units/month
Descrição do produto
Localizador de falhas da bainha do cabo de 500kV XHHD523L Modelo: XHHD523L 10kV 500kV Voltagem de passo + DC Resistência

Conçidos para:Equipas de comissionamento de cabos HV, departamentos de manutenção de cabos de utilidade pública, empreiteiros de engenharia de cabos, pessoal de teste de subestações

Valor básico:Detectar, localizar e verificar falhas de isolamento da bainha externa em cabos de alimentação de um só núcleo e três núcleos de 10 kV a 500 kV .

O problema da bainha dos cabos

Nos cabos de alimentação de alta tensão XLPE de 110 kV e acima, a bainha externa é a primeira linha de defesa.Fabricado a partir de material HDPE e testado na fábrica a 25 kV/min de corrente contínua, com correntes de fuga tão baixas como dezenas de microamperesMas, uma vez que o cabo é colocado no chão, a realidade é de danos de enchimento durante a instalação, penetração de cupins após anos de funcionamento,entrada de água nas caixas de aterragem, e o esforço mecânico nas juntas de trifurcação degrada progressivamente a integridade da bainha.

Quando a bainha falha, a tela metálica fica exposta à umidade do solo, iniciando a corrosão e, eventualmente, a quebra da tela.Os métodos tradicionais de localização de falhas concebidos para falhas de condutor a condutor ou de condutor a solo não podem detectar de forma fiável estes defeitos de bainha a soloO XHHD523L foi especialmente concebido para preencher esta lacuna, transmitindo pulsos de alta tensão controlados para a camada de revestimento e localizando com precisão o ponto de fuga usando o método de tensão de passo.


Quem precisa do XHHD523L?
Perfil do usuário Scenário de aplicação
Engenheiros de comissionamento de cabos HV Verificação da integridade da bainha pós-instalação antes de energizar novos circuitos de cabos de 110 kV a 500 kV. A GB50150-2006 exige que os revestimentos externos sejam testados para resistência à corrente contínua antes da aceitação da entrega.
Equipas de manutenção de cabos Testes anuais preventivos das envelopes de cabo em serviço Detecção precoce de defeitos iniciais antes de se transformarem em avarias de ecrã e interrupções forçadas.
Especialistas em investigação de falhas Localização de falhas de revestimento de solo em cabos enterrados onde o defeito pode ter vários anos, enterrado profundamente,ou rodeados de condições de solo complexas casos em que a escavação experimental é proibitivamente cara.
Construtores e Construtoras de Instalações Verificar a condição da bainha imediatamente após a colocação do cabo e antes do enchimento, quando qualquer dano da instalação ainda estiver acessível para reparação.

Modo de funcionamento duplo
Modo de localização de falhas Conecte o cabo de alta tensão ao invólucro do cabo, desloque o receptor A-frame ao longo da rota do cabo,e seguir o gradiente de tensão passo para o ponto exato de falhaIndicador verde confirma modo de localização ativo.
Modo de ensaio de resistência a CC Saída contínua de corrente contínua até 10kV / 200mA para verificação de tensão de resistência da bainha de acordo com GB50150-2006..Interrupção de um botão entre os modos sem reconectar os cabos.

Por que isso importa no campo:Um engenheiro de comissionamento termina o teste de resistência da bainha de 10 kV/1min em um novo circuito de 110 kV ¢ e os picos de corrente de vazamento.,Eles pressionam um botão para mudar para o modo de localização, desplegar o A-frame e identificar o defeito enquanto ainda estão no local.


Especificações técnicas
Parâmetro Especificações
Potência de entrada AC 220V ± 10%, 50Hz ± 2Hz
Tensão de saída 0·10 kV DC (onda quadrada, ajustável)
Corrente de saída 0 ‰ 200 mA
Capacidade de produção 2 kVA
Faixa de frequência 0.2 Hz 5 Hz (continuamente ajustável no modo de localização)
Distância aplicável dos cabos Cabos de alimentação HV/EHV de um núcleo e de três núcleos de 10 kV/500 kV
Conformidade com a norma de ensaio GB50150-2006 (ensaios de transferência da bainha externa do cabo e de ensaio preventivo), ensaios de sistemas de interconexão cruzada
Protecções de segurança Bloqueio de arranque em posição zero, descarga automática em parada (HV cai para zero quando a saída é cortada), interruptor de proteção contra sobrecorrência, proteção contra sobrevoltagem, proteção contra sobre temperatura
Exibição Dual medidor analógico ‡ voltímetro kV + amperímetro mA, monitorização intuitiva em tempo real
Modos de funcionamento Localização de falhas (voltagem de passo) / resistência de corrente contínua (interrupção de uma tecla com indicadores de modo LED)
Dimensões do pacote 64 × 42 × 70 cm
Peso bruto 48 kg
Marca / Origem XZH TEST / Xi'an, Shaanxi, China
Certificação CE

Sistema de recepção  Detecção de precisão na superfície

O XHHD523L inclui uma unidade de receptor dedicada concebida para dois métodos de detecção:

Método de tensão de passo (A-Frame)

O sub-rack A-frame é implantado ao longo da rota do cabo em intervalos regulares.O receptor mede o gradiente de tensão entre as duas sondas de terra , identificando o defeito da bainha com um raio de um metro na superfície.

Método de pinça do receptor

Para o rastreamento da rota do cabo e a pré-localização da falha da bainha em áreas onde a inserção da sonda de solo é impraticável (superfícies pavimentadas, terreno rochoso), a pinça receptor acopla-se indutivamente ao cabo,Detecção de variações de intensidade do sinal que indiquem a zona de falha.

Controle do receptor Função
Microampereímetro Indica a magnitude e a polaridade do sinal. Direção de deflexão da agulha confirma aproximação ou ultrapassagem do ponto de falha.
Entrada de sinal Portão de ligação para a pinça do quadro A ou do receptor
Ajuste zero Calibra a linha de base de referência no modo I (modo amplificado para sinais fracos)
Manobras de ajuste Controla a amplitude do sinal de entrada ̇ aumenta a sensibilidade para cabos enterrados profundamente, reduz para instalações rasas
Mudança de modo Modo I:Modo amplificado para ambientes de sinal fraco (A-frame + pinça).Modo II:Modo direto para ambientes de sinal forte (apenas A-frame, sem amplificador interno).0:Desligue

Oito características de segurança
  1. Bloqueio de arranque zero:A alta tensão não pode ser alimentada a menos que o botão de regulação de tensão esteja totalmente no sentido anti-horário.O botão de arranque ilumina-se apenas quando a posição zero é confirmada, evitando a energia acidental a alta tensão
  2. Auto-descarga automáticaQuando a saída de alta tensão é interrompida, o circuito interno desliga automaticamente a carga residual para zero.
  3. Protecção contra a sobrecorrência:Interruptor de proteção de sobrecorrência com indicador LED azul. Quando ativado, o sistema dispara automaticamente se a corrente de saída exceder o limite de segurança
  4. Protecção contra sobrevoltagem:A fixação da tensão interna impede que a saída exceda a tensão máxima de 10 kV em qualquer condição de funcionamento
  5. Proteção contra excesso de temperatura:O sensor térmico monitora a temperatura interna e desativa a saída HV se os limites de operação seguros forem excedidos
  6. Recinto em terra:A coluna de aterragem do instrumento deve estar ligada à estação de terra antes da operação provide a verified safety reference for all internal protection circuits
  7. Monitorização por medidor analógico duplo:Os medidores independentes de kV e mA fornecem leituras inequívocas em tempo real, sem atraso ou ambigüidade de exibição digital na luz solar brilhante
  8. 8A Segurança do sistema:Fusível de painel traseiro fornece proteção final sobrecorrente para o circuito de entrada AC

O que inclui
Componente Descrição
Unidade principal (localizador de falhas na bainha) Instrumento de acolhimento com gerador de ondas quadradas de 0-10 kV, selector de modo duplo, medidores duplos e sistemas de segurança
Cabo de ligação de alta tensão Conecta o terminal de saída HV da unidade principal à bainha do cabo em ensaio
Unidade de recepção Receptor portátil com microampereímetro, regulação de sensibilidade e funcionamento em modo duplo (I/II)
Sub-rack de estrutura A Para a determinação da falha pelo método de tensão por etapas, duas sondas de aterramento com espaçamento calibrado
Grampos de recepção Aplicação de pinças de indução para rastreamento de cabos e pré-localização de zonas de falha em superfícies pavimentadas
Cordão de alimentação Cabo de alimentação de instrumentos AC 220V
Fio de terra Conexão de terra de segurança dos instrumentos
Fusível de reserva 8A fusível de reserva para circuito de entrada AC

Fluxo de trabalho de teste padrão
  1. Avaliação do isolamento da bainha:Conecte a unidade principal ao invólucro do cabo. Selecione o modo de resistência a corrente contínua (indicador vermelho). Aplique 10kV de corrente contínua e monitore o medidor de mA
  2. Confirmação de falha:Se a corrente de vazamento for elevada, a bainha tem uma falha no solo.
  3. Mudança de modo:Pressione o botão de alternar modo o indicador verde confirma o modo de localização Ajuste a frequência de saída (0,2Hz-5Hz) com base no comprimento do cabo e profundidade de enterro
  4. Indicação da tensão de passo:O micro-ampere do receptor mostrará aumento da intensidade do sinal quando se aproximar da falha, reversão da agulha à medida que a passar,e nulo na localização exata da falha
  5. Marca e reparação:Marque a localização exata na superfície. O defeito é tipicamente acessível dentro de uma escavação de 1 metro direcionada em comparação com dezenas de metros de trincheira sem localização prévia
  6. Verificação após reparação:Após o reparo da bainha, repetir o teste de resistência de corrente contínua para confirmar a restauração da integridade da bainha antes de re-energizar o cabo

Precauções operacionais
  • Este instrumento só pode ser operado por pessoal qualificado para ensaios de alta tensão.
  • Sempre conectar a coluna de aterragem a uma estação verificada terra antes de energizar
  • O botão de regulação de tensão deve estar totalmente no sentido anti-horário (posição zero, botão de arranque iluminado) antes de pressionar o botão de arranque
  • Não toque nos terminais de saída HV, nos cabos de ligação ou na bainha do cabo enquanto o indicador HV estiver ativo
  • Pressione Parar imediatamente se forem detectadas leituras anormais do medidor, sons de arco ou odores incomuns
  • Após parar a saída HV, verifique se o voltímetro lê zero antes de desconectar quaisquer cabos
