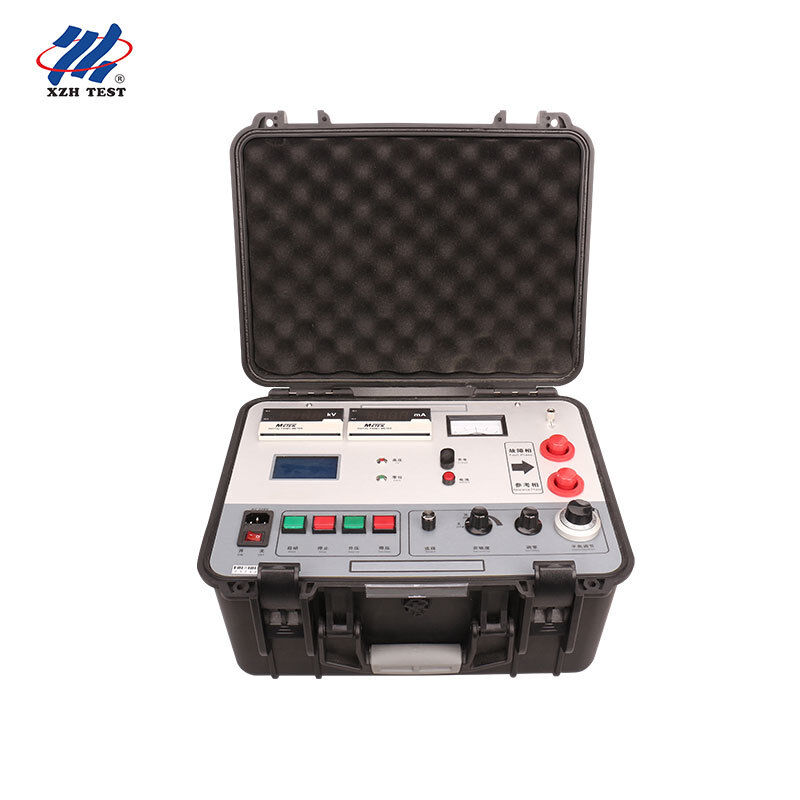

Localizador de Falha de Capa de Cabo Murray Bridge XHHG521A 7500V Alta Precisão Sem Área Cega para Teste de Cabos Curtos

Os localizadores de falhas de cabo do Time Domain Reflectometer (TDR) funcionam transmitindo um pulso pelo cabo e medindo o tempo necessário para um reflexo retornar do ponto de falha.Este método funciona bem para falhas de meio de span, mas tem uma limitação inerenteQuando a falha se encontra a poucos metros da extremidade do ensaio, o sinal de transmissão deve ser transmitido através de um circuito de transmissão de energia.ou num cabo curto de apenas dezenas de metros, o pulso de retorno chega antes de o receptor do TDR ter recuperado da transmissão inicial, criando uma zona morta de medição conhecida comoÁrea cega.

O XHHG521A elimina esta limitação completamente.Baseado no princípio da ponte Murray uma ponte de resistência de precisão operando a alto potencial ele mede a resistência à falha proporcionalmente contra uma referência conhecidaNão há comprimento mínimo de cabo, não há zona cega e não há ambiguidade perto dos terminais do cabo.

1. Configuração da ponte:O XHHG521A forma uma ponte Wheatstone equilibrada com dois braços um que contém o cabo sob teste (fase falha mais trajetória de retorno) e o outro contém um potencialômetro calibrado com precisão.A ponte é alimentada a um elevado potencial (até 7500 V) para quebrar falhas de alta resistência em estados de condução mensuráveis
2. Ajuste de saldo:O operador ajusta a corrente de saída (recomendado 5?? 40 mA) para uma sensibilidade óptima do galvanômetro, em seguida, varia o potencialômetro até que o galvanômetro zero Em balanço, a relação de resistência no lado do potencialómetro é igual à relação de resistência da seção de cabo com falha para o caminho de retorno
3. Cálculo automático:Uma vez equilibrado, o microcontrolador converte a relação do potenciômetro em uma distância de falha usando o comprimento do cabo pré-inserido.sem interpretação da forma de onda
4. Por que 7500V importa:As falhas de bainha em cabos enterrados geralmente se apresentam como caminhos de vazamento de alta resistência de 10 kΩ a vários MΩ.A tensão de 7500 V em estado de zero carga é suficiente para quebrar estas resistências em condução estável na corrente de equilíbrio de 540 mA, permitindo equilíbrio ponte precisa mesmo em falhas que aparecem em circuito aberto para um ohmmetro de baixa tensão
5. Medição em quatro terminais:O XHHG521A emprega a topologia de medição Kelvin (quatro fios) através de seu cabo de alta tensão de dois núcleos os caminhos de detecção de tensão e de transporte de corrente são separados no instrumento,eliminação da resistência ao chumbo que, de outra forma, introduziria erros sistemáticos numa ponte convencional de dois fios

• Painel de controlo de baixo potencial:Todos os comandos do operador, os ecrãs e a interface do potencialómetro são mantidos no potencial do solo.A fonte de alta tensão e o circuito de ponte estão contidos num compartimento isolado separado ̇ o operador nunca toca qualquer superfície a um potencial elevado
• Protecção em posição zero:A alta tensão não pode ser energizada a menos que o regulador de tensão esteja na sua configuração mínima previne a energização acidental na potência máxima
• Caixa protetora integrada:A fonte de alta tensão e a ponte estão alojadas em um único gabinete de proteção portátil destinado ao transporte de campo.
• Saída ajustável:A tensão é regulada por um regulador elétrico com comando de botão com transformador do tipo R, com regulação suave e sem passos, de zero a 7500 V. Quando a medição do equilíbrio estiver concluída,Reduzir a tensão para zero e desconectar com segurança

1. Isolar e verificar:Desconecte o cabo de todos os equipamentos em ambas as extremidades. Verifique a fase com falha usando um testador de resistência de isolamento
2. Conecte a Ponte:Conecte o cabo HV de dois núcleos do XHHG521A: um núcleo para o condutor com falha, o outro para o caminho de retorno (fase saudável ou blindagem do cabo).
3. Insira comprimento do cabo:Insira o comprimento total do cabo em metros usando os comandos do painel frontal.
4. Energia e Equilíbrio:Aumentar a tensão até que a falha conduza a uma corrente estável (recomenda-se 540 mA).Ajustar o potencialómetro até que o galvanómetro nulos o instrumento calcula automaticamente e exibe a distância de falha
5. Desenergizar e verificar:Reduzir a tensão para zero, desconectar e registrar o resultado.
