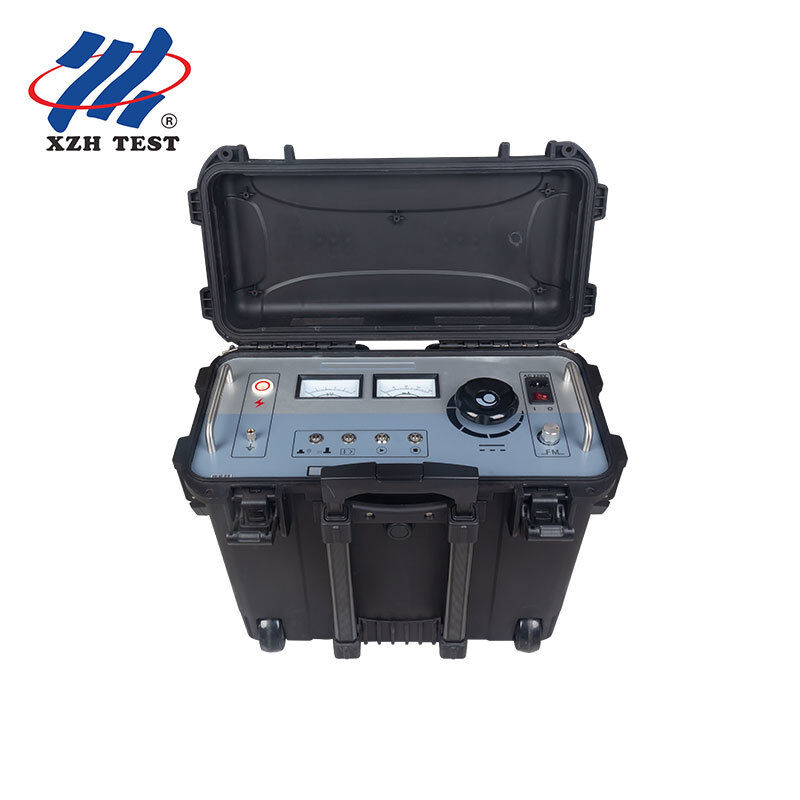

Localizador de falhas de bainha de cabo XHHD523L Saída de onda quadrada de 10kV para detecção rápida e precisa de falhas de cabo HV

O Localizador de Falhas na Capa de Cabo XHHD523L é um instrumento de nível profissional projetado para detecção rápida e precisa de falhas nas capas externas de cabos de alta tensão. Com uma tensão de saída de onda quadrada de 10kV e corrente de saída máxima de 200mA, este dispositivo está em total conformidade com o padrão nacional chinês GB50150-2006 para testes de tensão de suportabilidade da capa externa de cabos, incluindo testes de entrega e testes preventivos para sistemas de interconexão cruzada.

Com a ampla implantação de projetos de transformação de rede urbana, muitos bureaus de fornecimento de energia, partes construtoras e unidades de projeto estão encontrando cabos XLPE de 110kV sob prazos apertados. O XHHD523L é construído especificamente para enfrentar esses desafios, fornecendo uma solução confiável para localizar defeitos na capa do cabo e realizar testes de tensão de suportabilidade DC em capas externas de cabos de polietileno de alta densidade (HDPE) e cloreto de polivinila (PVC).

A maioria das capas externas de cabos modernos são fabricadas com material de capa HDPE, que passa nos testes de suportabilidade DC de fábrica de 25kV/5min com correntes de fuga tão baixas quanto dezenas de microamperes. No entanto, defeitos ocorrem comumente após a instalação do cabo devido a danos por força externa durante a instalação, incluindo operações de enchimento e cobertura do solo. Defeitos pós-instalação geralmente incluem danos por cupins, entrada de água em caixas de aterramento, deterioração de defeitos originais e penetração de umidade em pontos de bifurcação do fio de aterramento que reduzem a resistência de isolamento. Alguns defeitos permanecem sem solução por anos devido a profundidades de enterramento ou condições circundantes complexas, criando riscos significativos à segurança operacional.

A tensão de saída de 10kV do XHHD523L satisfaz totalmente os requisitos da norma GB50150-2006 para testes de capa externa de cabos. Ele permite a identificação rápida e precisa de defeitos ocultos em capas externas de cabos de alta e ultra-alta tensão de 10kV-500kV, mono e trifásicos, incluindo falhas de aterramento e condições de alta corrente de fuga. Além disso, realiza testes de suportabilidade DC de 5kV-10kV por 1 minuto em capas externas de cabos HDPE e PVC, tornando-o um instrumento essencial para departamentos de manutenção de cabos de unidades operacionais de 10kV-500kV, empresas de engenharia de cabos de ultra-alta tensão e várias empresas de engenharia de transmissão e transformação de energia.

• Tensão de saída continuamente ajustável de 0 a 10kV para cenários de teste versáteis
• Frequência de saída ajustável de 0.4Hz a 1Hz com configurabilidade de faixa completa
• Proteção contra sobrecorrente integrada garante a segurança do operador e do equipamento
• Comutação de um botão entre o modo de localização e o modo de teste de suportabilidade para um fluxo de trabalho contínuo
• Sensibilidade do receptor totalmente ajustável para detecção de sinal ideal em diversas condições de campo
• Frequência do sinal ajustável para corresponder a diferentes características de cabos e condições de enterramento
• Proteção zero integrada para operação segura em alta tensão
• Teste de área cega zero garante cobertura completa em todos os comprimentos de cabo, incluindo falhas próximas ao fim
