Localizador de Falhas na Capa Externa de Cabos XHHD523L para Teste de Sistema de Interconexão Cruzada e Comissionamento de Cabos EHV

Em cabos de alta tensão de núcleo único de 110 kV e acima, a bainha metálica atua como um escudo eletrostático e um caminho de retorno de corrente de falha.Estas envelopes são configuradas em arranjos de ligação cruzada através de caixas de ligação em intervalos regulares ao longo da rota do cabo tipicamente a cada 500-1000 metros para um ciclo de transposição completoCada caixa de ligação conecta as bainhas trifásicas num padrão de rotação específico, com limitadores de tensão de sobretensão (SVLs) instalados para proteger o isolamento da bainha durante eventos de sobrevoltagem transitória.

Este sistema de interconexão cruzada introduz um desafio de ensaio único: a bainha não é um único condutor contínuo de ponta a ponta,Mas uma rede segmentada interconectada através de caixas de ligação enterradasUma falha na bainha em qualquer parte desta rede, seja na capa externa do cabo, dentro de uma caixa de ligação,ou através de um SVL pode produzir resultados de ensaio enganosos quando medidos apenas a partir das terminações do caboO XHHD523L resolve este problema fornecendo tanto a capacidade de resistência DC para identificar que existe um defeito de bainha,e a capacidade de localização da tensão de passo para localizar exatamente onde na rede interligada reside o defeito.

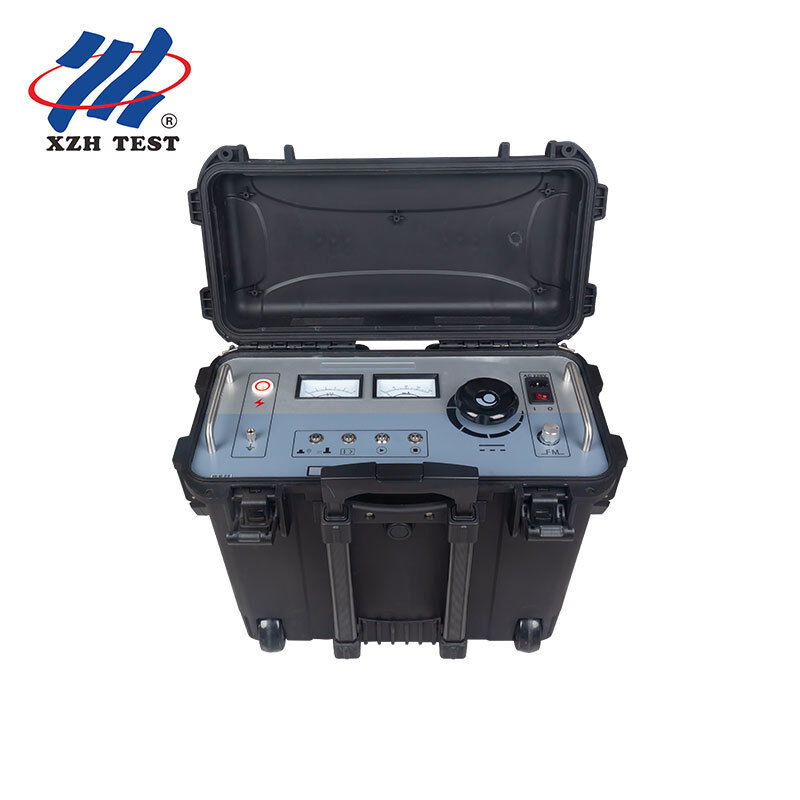

O painel frontal do XHHD523L está disposto em um fluxo de operação de esquerda para direita, minimizando o erro do operador durante a implantação em campo:

1. Terminal de saída HV:Conexão de saída de alta tensão de corrente contínua específica para a bainha do cabo em ensaio
2. Voltímetro kV:Indicação de saída de alta tensão em tempo real
3. mA Ammetro:Monitorização da corrente de saída essencial para detectar fugas anormais durante os ensaios de resistência
4. Fusível do sistema:Fusível de alimentação 220VAC
5. Entrada de energia AC:Conexão de alimentação IEC para alimentação de instrumentos de 220 VAC
6. Interruptor de alimentação:I = AC alimentado, 0 = desligado
7. Ajuste de frequência:Ajusta a frequência de saída do pulso no modo de localização (faixa de 0,2 Hz a 5 Hz)
8. Ajuste de tensão:O início na posição zero deve estar totalmente no sentido contrário ao dos ponteiros do relógio (o botão de início ilumina) antes que o HV possa ser alimentado.
9. Botão HV Stop:Corta a saída de HV e desencadeia a descarga automática do capacitor.
10. HV botão de arranque:É eficaz apenas quando o regulador de tensão está na posição zero (botão iluminado).
11. Interruptor de protecção contra sobrecorrência:LED azul acesa = protecção contra sobrecorrência activa, LED desligada = protecção desativada
12. Botão de alternar modo:LED vermelho = modo de tensão resistente, LED verde = modo de localização de falhas.
13. Coluna de aterragem:O ponto de aterragem do instrumento deve estar ligado a uma estação de aterragem verificada antes da operação

1. Isolar e preparar:Desactiva o circuito do cabo e abre as caixas de ligação cruzada em ambas as extremidades do segmento em teste.Isto isola a secção da bainha para avaliação individual essencial porque um segmento saudável interconectado pode mascarar uma falha em um segmento adjacente
2. Identificação do segmento:Em cada caixa de ligação acessível, identifique o segmento da bainha a ser testado.
3. Teste de resistência de CC:Conecte o XHHD523L ao segmento isolado da bainha. No modo resistência (LED vermelho), aplique 10kV DC por GB50150-2006.
4. Avaliação de falhas:Se o teste de resistência passar (vazamento dentro das especificações), registar o resultado e prosseguir para o próximo segmento.
5. Interruptor de modo e ponto de localização:Injetar o sinal de onda quadrada de 0-10 kV na frequência ideal para o comprimento do cabo.Implemente o receptor de quadro A ao longo da rota do cabo entre as caixas de ligação
6. Excavar e reparar:O método de tensão de passo tipicamente identifica o defeito dentro de um raio de 1 metro.e repetir o ensaio de resistência a corrente contínua para verificar a restauração

Para um gestor de ativos de transmissão responsável por dezenas ou centenas de quilómetros de circuitos de cabos de 110 kV a 500 kV,Os dados sobre a condição da bainha não são apenas um resultado de ensaio, são o principal indicador para as despesas futuras de manutenção.O XHHD523L permite uma estratégia de manutenção baseada na condição:

• Dados de base de comissionamento:Estabelecer linhas de base de integridade da bainha para cada novo circuito de cabo na entrega ̇ criar uma referência para todos os testes de manutenção preventiva futuros
• Testes preventivos programados:Testes anuais ou bienais de resistência da bainha em circuitos em serviço detectam tendências de degradação antes de atingirem limiares de falha
• Reparos direcionados:Quando for identificado um defeito na bainha,Determinar com precisão em vez de substituir uma secção inteira de cabo, reduzindo os custos de reparação em uma ordem de grandeza em comparação com a escavação cega ou a substituição completa do cabo.
