XHGX507
O localizador de cabos subterrâneos XHGX507 é usado principalmente para localização de falhas em cabos, identificação de cabos, rastreamento de cabos e medição de profundidade. Ele pode completar tarefas que, no passado, só poderiam ser realizadas por alguns conjuntos de instrumentos.
Princípio de funcionamento
O localizador de cabos subterrâneos é projetado com base no método de indução eletromagnética e na aplicação do princípio de comunicação.
1. O sinal eletromagnético é gerado pelo transmissor, e o sinal é transmitido para o cabo subterrâneo em teste através de diferentes métodos de conexão de transmissão.
2. Após o cabo subterrâneo induzir o sinal eletromagnético, uma corrente induzida é gerada no cabo, e a corrente induzida se propaga ao longo do cabo à distância.
3. No processo de propagação da corrente, ondas eletromagnéticas são irradiadas para o solo através do cabo subterrâneo. Quando o receptor detecta no solo, o sinal de onda eletromagnética será recebido no solo acima do cabo.
4. A posição, direção e falha do cabo subterrâneo podem ser julgadas pela mudança da força do sinal recebido.
Características
● O LCD de tela grande exibe a força do sinal, e as barras, setas e avisos de voz facilitam para o operador julgar a posição subterrânea do cabo e o ponto de falha. Uma pessoa pode fazer tudo.
● Design totalmente digital, display gráfico LCD de tela grande claro e posicionamento confiável
● Portátil e leve, fácil de transportar
● Bateria recarregável embutida
● Ohmímetro embutido para medir a resistência do loop do cabo
● Pode ser usado para detectar falhas de isolamento de até 2MΩ para o solo
● Com função de luz de fundo para se adaptar à operação noturna
● Ohmímetro embutido para medir a resistência do loop do cabo
● Exibe a profundidade e a corrente do cabo
Componentes principais

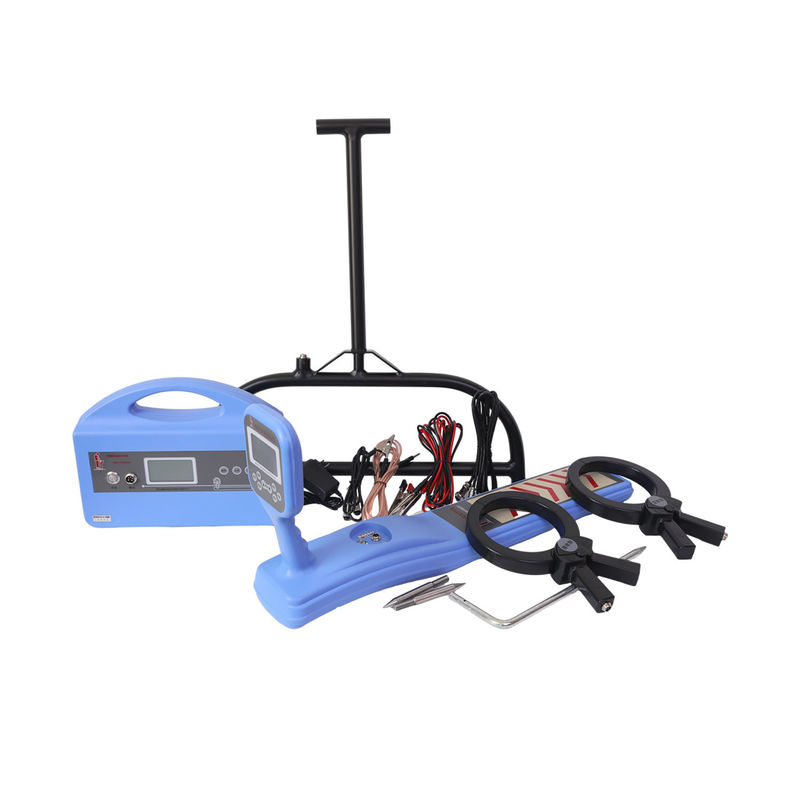

Este localizador de cabos é composto principalmente por transmissor e receptor, com acessórios de duas garras, um A-frame e fios de conexão necessários.
Parâmetros técnicos
Transmissor
|
Frequência de trabalho
|
baixa frequência (815Hz), frequência intermediária (8kHz), alta frequência (33 kHz), radiofrequência (83 kHz)
|
|
Modo de trabalho
|
método de conexão direta, método de acoplamento (método de pinça), método de indução
|
|
Carga correspondente
|
5 ohms—3000 ohms
|
|
Exibição de impedância
|
5 dígitos
|
|
Superaquecimento e sobrecorrente
|
proteção automática
|
|
Saída de energia
|
engrenagem baixa, engrenagem média, engrenagem alta
|
Receptor
| Frequência de trabalho |
baixa frequência (815Hz), frequência intermediária (8kHz), alta frequência (33 kHz), radiofrequência (83 kHz), frequência passiva 50Hz
|
| Modo de antena |
método do vale (modo de valor zero), método do pico (modo de pico), método da tensão de passo e método da corrente da pinça (A-frame)
|
| Indicação de corrente |
exibe o valor de corrente efetiva do cabo em teste (unidade: mA)
|
| Temperatura de trabalho |
-10℃+55℃ |
| Indicador de energia |
exibição gráfica |
| Duração da bateria |
trabalho contínuo > 8 horas: trabalho intermitente > 16 horas
|
| Indicação da força do sinal |
diagrama de escada, faixa digital 0-999
|
| Controle de ganho |
ajuste manual, faixa dinâmica de 100dB |
| Profundidade de detecção |
a profundidade máxima de detecção é de cerca de 10 metros
|
| Distância máxima de detecção |
O cabo com bom isolamento pode ter até 15 km no método de conexão direta
|
| Medição de profundidade |
pressione a tecla de profundidade para exibir três dígitos, a profundidade máxima pode ser medida até 10 metros
|
| Precisão |
Baixa frequência: ±(1-5)%≤2.5m Radiofrequência: ±(5-12)%≤2.5m
|
