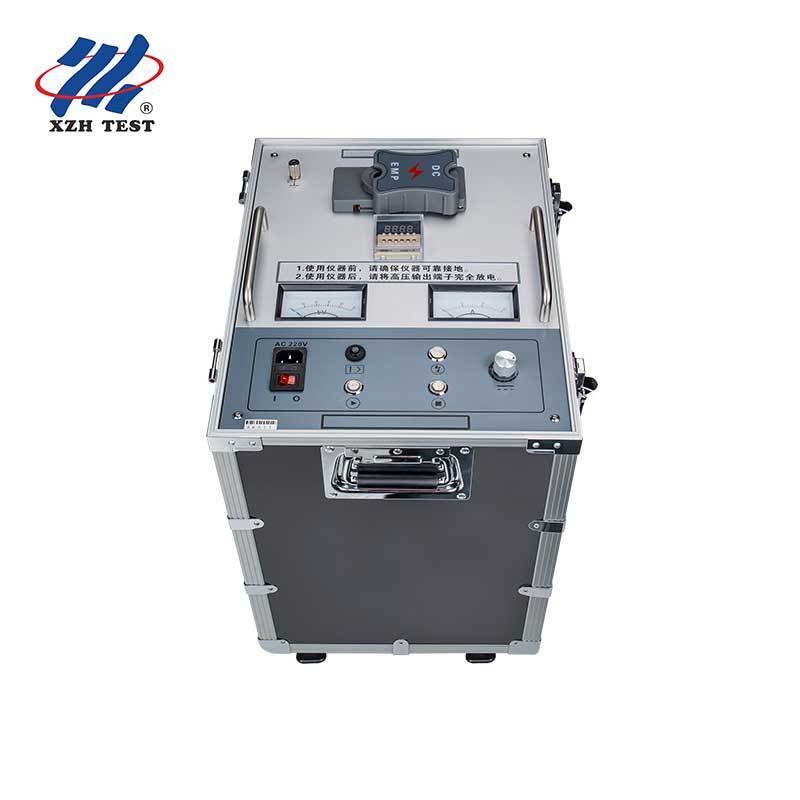

Gerador de Surto de Alta Tensão Portátil XHHV535-4Z
Conformidade e Certificação
O gerador de surto de alta tensão XHHV535-4Z é projetado e fabricado em total conformidade com DL/T846-2016 (Condições Técnicas Gerais para Equipamentos de Teste de Alta Tensão) e DL/T474-2017 (Diretrizes para a Implementação de Testes de Isolamento em Campo). Certificado pelas normas CE e ISO, este instrumento atende aos rigorosos requisitos das aplicações de teste de cabos de energia industrial.
Escopo de Aplicação
Projetado para testes de descarga de impulso e testes de tensão de suporte DC em cabos de energia com classificação de 35kV e abaixo, o XHHV535-4Z integra uma fonte de alta tensão DC, capacitor de armazenamento de energia e gap de esfera de descarga em uma única unidade portátil. Esta integração substitui as configurações de teste tradicionais que exigem transformadores de teste, caixas de controle e capacitores de armazenamento de energia de pulso separados — reduzindo significativamente a pegada do equipamento no local e a complexidade da configuração.
Vantagens Principais
- Precisão de Medição Classe 1.5: A medição de tensão do lado de alta tensão com display de ponteiro duplo (corrente e tensão) fornece leituras em tempo real e de alta precisão durante as operações de suporte DC e descarga de impulso.
- Energia Máxima de Descarga de 2048J: O capacitor embutido de 4μF fornece energia de impulso consistente de até 2048J a 32kV, garantindo a quebra confiável de falhas de cabo de alta resistência.
- Operação em Modo Duplo: Suporta testes de tensão de suporte DC para avaliação de isolamento de cabo e modo de descarga de impulso para pré-localização e localização de falhas — duas funções essenciais em um único instrumento.
- Design Portátil Ultraleve: Com peso inferior a 35kg e dimensões compactas de 430*345*550mm, o XHHV535-4Z é o equipamento portátil de alta tensão de impulso DC mais leve de sua classe, permitindo o transporte por um único operador e rápida implantação em campo.
- Intertravamento de Segurança de Partida Zero: O ajuste de tensão deve retornar a zero antes que a alta tensão possa ser iniciada, eliminando o risco de saída acidental de alta tensão na inicialização.
- Suite Abrangente de Proteção: Proteção integrada contra sobrecorrente (limiar de 12A, atraso >8s no lado de baixa tensão), proteção contra sobretemperatura (65°C) e proteção contra sobretensão garantem operação segura em condições de campo adversas.
- Resistente a Curto-Circuito: Projetado para operar normalmente mesmo quando a saída de alta tensão está em curto-circuito com o terra, proporcionando tolerância robusta a falhas durante os testes de campo.
- Capacidade de Descarga Manual: Botão de descarga dedicado permite a dissipação controlada da energia residual do capacitor após os testes, com indicação em tempo real no voltímetro da tensão do capacitor.
Especificações Técnicas
| Parâmetro | Especificação |
|---|
| Faixa de Tensão de Impulso | 0~32kV ajustável (padrão 0~28kV) |
| Tensão de Queima | 0~28kV |
| Corrente de Curto-Circuito | 0~320mA |
| Precisão de Alta Tensão | Classe 1.5 |
| Capacitor Embutido | 4μF |
| Energia de Descarga | 0~2048J (a 32kV) |
| Polaridade da Tensão de Saída | Negativa |
| Potência de Impacto | 400W |
| Intervalo de Descarga | Ajustável, controlado por relé de tempo |
| Proteção contra Sobrecorrente | 12A (>8s de limiar), lado de baixa tensão |
| Proteção contra Sobretensão | 65°C |
| Fonte de Alimentação de Trabalho | AC 220V±10%, 50Hz±1Hz (60Hz personalizável) |
| Dimensões (C*L*A) | 430*345*550mm |
| Peso | ≤35kg |
| Faixa de Temperatura Ambiente | -25°C a +65°C |
Modos de Operação
Modo de Tensão de Suporte DC: Aplica tensão DC regulada de 0-32kV para testes de suporte de isolamento de cabo. O botão de ajuste de tensão fornece rampagem suave com indicação em tempo real no voltímetro e amperímetro. Adequado para avaliação de isolamento de rotina e testes de comissionamento em cabos de energia de média tensão.
Modo de Descarga de Impulso: Gera impulsos periódicos de alta energia para pré-localização e localização de falhas de cabo quando usado em conjunto com um localizador de falhas de cabo TDR e um localizador acústico-magnético. O intervalo de descarga é ajustável através do relé de tempo no painel frontal, permitindo a otimização para diferentes comprimentos de cabo e características de falha.
Configuração Típica do Sistema
| Equipamento | Modelo | Função |
|---|
| Gerador de Surto de Alta Tensão | XHHV535-4Z | Descarga de impulso e suporte DC |
| Localizador de Falhas de Cabo | XHGG502A / XHGG501D | TDR e ARC multi-pulso para alcance de falhas |
| Localizador Digital de Falhas de Cabo | XHDD503E / XHDD503C | Localização de precisão acústico-magnética |
| Medidor de Resistência de Isolamento | XHMR-10kV | Diagnóstico preliminar de isolamento |
Segurança e Confiabilidade
Todos os terminais de alta tensão incorporam pontos de aterramento dedicados. O intertravamento de partida zero exige que o botão de ajuste de tensão seja retornado a zero antes que a saída de alta tensão possa ser iniciada. O botão de parada fornece corte imediato de alta tensão com descarga automática do capacitor interno. Um botão de descarga manual dedicado permite a dissipação controlada de energia residual, com monitoramento em tempo real no voltímetro da tensão do capacitor durante todo o processo de descarga.
Para consulta técnica, especificações de produto ou cotação comercial, entre em contato com nossa equipe de engenharia.
▎Perguntas Frequentes
P: Como funciona um gerador de surto de alta tensão na detecção de falhas de cabo?
O gerador de surto descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha. Este arco produz um sinal acústico (som alto e abafado detectável por microfones de solo) e um pulso eletromagnético (detectável por um receptor indutivo). Ao combinar os tempos de chegada dos sinais acústicos e eletromagnéticos, os operadores podem localizar o ponto exato da falha com precisão — uma técnica conhecida como sincronização acústico-magnética.
P: Qual faixa de tensão devo selecionar para diferentes tipos de cabo?
A seleção de tensão segue a tensão operacional nominal do cabo como uma diretriz geral. Para cabos de baixa tensão (até 1kV), use a faixa de 8kV ou 12kV. Para cabos de distribuição de média tensão (6-15kV), a faixa de 16kV é apropriada. Para cabos de transmissão de alta tensão (35kV e acima), use a faixa de 32kV. Consulte sempre as especificações de tensão máxima de teste do fabricante do cabo e garanta que todas as distâncias de segurança sejam mantidas durante a operação de alta tensão.
P: Quais precauções de segurança devem ser observadas durante a operação do gerador de surto?
Testes com gerador de surto de alta tensão exigem protocolos de segurança rigorosos. Sempre verifique se o cabo está totalmente desenergizado e isolado de todas as fontes de energia antes da conexão. Estabeleça um perímetro de segurança mínimo de 5 metros ao redor da zona de teste com sinais de advertência. Todo o pessoal deve usar EPI apropriado, incluindo vestuário resistente a arco, luvas isolantes de alta tensão e sapatos isolantes dielétricos. Os recursos de segurança integrados — descarga automática ao desligar, parada de emergência e intertravamento de tensão zero — fornecem camadas adicionais de proteção, mas nunca devem substituir os procedimentos de segurança adequados.
P: Qual é a vantagem de múltiplos níveis de energia (Joules) nesta unidade?
Diferentes níveis de energia servem a diferentes propósitos de diagnóstico. Configurações de baixa energia (por exemplo, 864J–1024J) são ideais para confirmação inicial de falhas e localização de falhas de alta resistência, onde energia excessiva poderia piorar o dano ao cabo. Média energia (1225J–2048J) fornece força de sinal acústico ideal para a maioria das localizações de falhas de rotina. Alta energia (2450J+) é reservada para cabos muito longos, cenários de enterramento profundo ou falhas de alta impedância que exigem geração de arco mais forte para produzir uma assinatura acústica detectável. A seleção de três níveis permite que os operadores correspondam a saída de energia às condições de campo.
P: Qual garantia e suporte estão incluídos com este gerador de surto?
Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico vitalício. Certificado CE e ISO 9001:2015. Cada unidade inclui o gerador de surto, cabo de saída de alta tensão, cabo de aterramento, haste de descarga, manual do usuário e uma caixa de transporte robusta. Instalação no local, comissionamento e treinamento de segurança do operador estão disponíveis mediante solicitação. Peças de reposição, incluindo gaps de descarga, capacitores e diodos de alta tensão, são mantidas em estoque para substituição rápida.
