Máquina de detecção de falhas portátil de cabo de arco

Name: Máquina de detecção de falhas portátil de cabo de arco
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: O número de veículos deve ser igual ou superior a:
Price: 15500.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE, ISO
Número do modelo:	O número de veículos deve ser igual ou superior a:

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE, ISO

Número do modelo:

O número de veículos deve ser igual ou superior a:

Modelo N.O.:

O número de veículos deve ser igual ou superior a:

Potência:

Energia elétrica

Personalizado:

Personalizado

Pacote de transporte:

Caixa de madeira exportada

Marca comercial:

Teste XZH

Origem:

China

Código HS:

9031809090

Habilidade da fonte:

2000 PCS/ano

Personalização:

Disponível

Serviço pós-venda:

Serviço pós-venda

Garantia:

12 meses

Destacar:

High Light

Destacar:

Máquina portátil de detecção de falhas por cabo

Máquina de detecção de falhas de cabo de arco

Trading Information

Quantidade de ordem mínima:

1 UNITA

Detalhes da embalagem:

Caixa de madeira

Tempo de entrega:

5 a 8 dias

Termos de pagamento:

T/T

Habilidade da fonte:

2000pcs/year

Descrição do produto

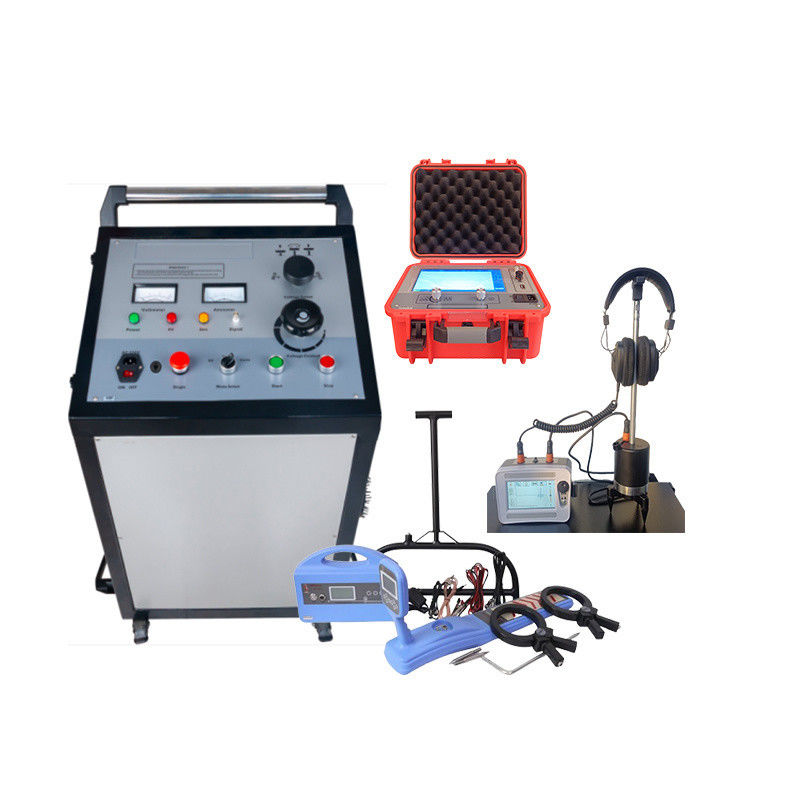

XHGG502A+XHDD503C+XHGX507+XHHV535-4TSC
Sistema localizador de falhas em cabos subterrâneos

Número do modelo	Nome do produto
XHGG502A	Pré-localizador de falhas em cabos
XHDD503C	Pinpointer de falhas em cabos
XHGX507	Testador abrangente de falhas em cabos
XHHV535-4TSC	Gerador de surtos de alta tensão

I. Finalidade do sistema:

Detectar com precisão e rapidez a principal falha de isolamento dos cabos de alimentação; calibrar o comprimento do cabo; detectar com precisão a direção e a profundidade do cabo enterrado.
Teste de prova do cabo com a corrente contínua padrão
Encontrar a distância da falha em um cabo.
Pin-Point de falhas de cabos no solo.
Rastreamentocaminho-cabos subterrâneos.
Seleção de um cabo de um feixe de cabos.

II. Descrição técnica do sistema
1.Falha do cabopré-localizador XHGG502A
Máquina de detecção de falhas portátil de cabo de arco 0

Descrição
O testador de falhas de cabos adota um computador integrado com tela sensível ao toque de 10,1 polegadas de nível industrial, uma interface de software operacional simples, circuitos e dispositivos integrados de nível industrial e uma bateria de íon de lítio de grande capacidade embutida, que é estável, confiável e fácil de usar.

Este testador de falhas de cabos é um instrumento especial para medir e analisar o status e a distância de falha de cabos de alimentação. Este testador de falhas de cabos usa uma combinação de tecnologia eletrônica moderna e tecnologia de computador para obter filtragem de sinal, aquisição, processamento de dados, exibição gráfica e análise gráfica. Medição da velocidade do cabo, teste do comprimento do cabo, teste da distância da falha do cabo.

Este testador de falhas de cabos é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de alimentação, cabos coaxiais de alta frequência, cabos de luz de rua e fios enterrados feitos de vários materiais com diferentes seções transversais e meios, bem como vazamento de alta resistência e flashover de alta resistência. Falha de rede.

Modo de trabalho: TDR (pulso de baixa tensão), ICE (corrente de impulso), ARM (método de reflexão de arco).

Recursos
• Tela sensível ao toque TFT colorida de 10,1 polegadas;
• Sistema embarcado, modo de exibição e operação seguro, estável e simples;
• Com a função de testar a velocidade da onda do cabo, o comprimento do cabo e a distância da falha;
• Amostragem contínua totalmente automática, captura de forma de onda em todos os momentos, oportuna e precisa.
• Equipado com configuração automática da faixa de teste, análise automática da forma de onda e exibição da distância do teste.
• Menu totalmente em inglês, dois métodos de operação de toque e botões codificados, simples, rápidos e confiáveis.
• Equipado com tecnologia de teste de método de pulso de baixa tensão, método de flashover de alta tensão e método de pulso múltiplo (8 vezes), a exibição da forma de onda é suave e fácil de interpretar.
• Ao usar o método de pulso múltiplo, ele é usado com um acoplador de pulso para exibir 8 grupos de comparações de forma de onda de alta e baixa tensão, o que é conveniente para teste automático de distância, análise manual e medição de distância.
• O instrumento possui poderosos recursos de processamento de dados, tornando-o conveniente para os usuários gerenciarem e arquivarem arquivos de forma de onda.
• Possui uma função de armazenamento massivo de forma de onda de teste: as formas de onda testadas no local podem ser convenientemente armazenadas no instrumento na ordem especificada pela nomenclatura chinesa para recuperação e observação a qualquer momento; ele pode armazenar mais de 8.000 registros de pulsos de baixa tensão e formas de onda de flashover de alta tensão, e pulsos múltiplos Mais de 250 registros de forma de onda podem ser gravados, e os arquivos de forma de onda podem ser importados para software de computador para gerenciamento e análise usando comunicação USB.
• Brilho ultra-alto, o brilho da luz de fundo LED atinge 280nit, resolução 1024*600, conveniente para ambientes expostos à luz solar direta em operação.
Máquina de detecção de falhas portátil de cabo de arco 1

Especificação técnica

Frequência de amostragem	1MHz~400MHz
Amplitude do pulso de baixa tensão	300V±15%
Faixa de alcance	≥120km
Faixa de teste	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
Largura do pulso	0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS
Resolução mínima	0.07m
Área cega de teste	≤10m
Erro de medição	≤±(0.5%×L+1m), L é o comprimento do cabo
Modo de fonte de alimentação	carregamento AC110V~240V, 50Hz/60Hz
Tensão de resistência do acoplador de pulso	DC 35kV
Volume e peso	L358mm×W284mm×H168mm-4.7kg
Condições de trabalho	Temperatura -20ºC~+65ºC, umidade relativa 90%, pressão atmosférica 750±30mmHg

2. Falha do cabolocalizarlocalizador(XHDD503C)

Descrição
O instrumento de localização de falhas de cabos usa o método de sincronização acústica e magnética para determinar o ponto de falha do cabo de alimentação. O flashover eletrônico é gerado pelo gerador de descarga de impacto, captado e amplificado pela sonda correspondente, e a localização precisa do ponto de falha é determinada por julgamento auditivo e visual. É um dispositivo que completa o posicionamento preciso do ponto de falha do cabo dentro da faixa de medição aproximada e coleta a diferença de tempo acústico e magnético. Ele integra tecnologia de posicionamento, teste assistido por caminho e outras tecnologias, fornecendo vários modos de teste e informações de prompt ricas e diversas para concluir com eficiência e precisão a localização da falha do cabo.
Este instrumento de ponto fixo é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de alimentação, cabos coaxiais de alta frequência, cabos de luz de rua e fios enterrados feitos de vários materiais com diferentes seções transversais e meios, bem como vazamento de alta resistência e falha de flashover de alta resistência.

Recursos
1. LCD de alto brilho com tela sensível ao toque de 5 polegadas garante visibilidade sob a luz solar.
2. Adote a tecnologia de posicionamento síncrono acústico e magnético para calcular automaticamente a diferença de tempo acústico e magnético.
3. O valor de ganho e o valor de disparo do sinal acústico e do sinal magnético podem ser ajustados manualmente para se adaptar a vários ambientes.
4. Possui tecnologia de redução de ruído de fundo e pode escolher entre uma variedade de métodos de filtragem.
5. Possui funções de redução de ruído de fundo BNR e redução de ruído mudo.
6. Possui indicação de desvio de caminho.
7. Equipado com sensores de sinal de isolamento físico multicamadas, grau de impermeabilidade IP65.
8. Bateria de lítio de grande capacidade embutida, longo tempo de espera, equipado com carregador rápido.
9. Pequeno e leve, fácil de operar e interface homem-máquina simples.

Indicadores técnicos

1	Parâmetros do filtro	Passe-tudo: 100Hz~1600Hz. Passe baixo: 100Hz~300Hz. Qualcomm: 160Hz~1600Hz. Banda passante: 200Hz~600Hz.
2	Ganho do canal	8 níveis ajustáveis.
3	Ganho do canal magnético	8 níveis ajustáveis.
4	Ganho de saída	16 níveis (0~112db)
5	Impedância de saída	350Ω
6	Precisão de posicionamento acústico-magnético	menos de 0,2m.
7	Precisão de identificação do caminho	menos de 0,5m.
8	Fonte de alimentação	4*18650 baterias de lítio padrão.
9	Tempo de espera	mais de 8 horas.
10	Volume	428L×350W×230H
11	Peso	6,5kg.
12	Temperatura ambiente	-25~65ºC; Umidade relativa: ≤90%.

3. Rastreamento de rota de cabo (testador abrangente de falhas de cabo) (XHGX507)
Máquina de detecção de falhas portátil de cabo de arco 5

Descrição
O localizador de tubos de cabo subterrâneo XHGX507 é usado principalmente para localização de falhas de cabos, identificação de cabos, medição de caminho e profundidade de cabos. Ele pode concluir tarefas que só poderiam ser concluídas por alguns conjuntos de instrumentos no passado.

Princípio de funcionamento
O localizador de tubos de cabo subterrâneo é projetado com base no método de indução eletromagnética e na aplicação do princípio de comunicação.

1. O sinal eletromagnético é gerado pelo transmissor, e o sinal é transmitido para o cabo subterrâneo em teste por meio de diferentes métodos de conexão de transmissão.

2. Depois que o cabo subterrâneo induz o sinal eletromagnético, uma corrente induzida é gerada no cabo, e a corrente induzida se propaga ao longo do cabo até a distância.

3. No processo de propagação da corrente, as ondas eletromagnéticas são irradiadas para o solo através do cabo subterrâneo. Quando o receptor detecta no solo, o sinal de onda eletromagnética será recebido no solo acima do cabo.

4. A posição, direção e falha do cabo subterrâneo podem ser julgadas pela mudança da intensidade do sinal recebido.

Recursos
O LCD de tela grande exibe a intensidade do sinal, e as barras, setas e avisos de voz facilitam para o operador julgar a posição subterrânea do cabo e o ponto de falha. Uma pessoa pode fazer tudo.

Design totalmente digital, exibição gráfica clara em LCD de tela grande e posicionamento confiável

Portátil e leve, fácil de transportar

Bateria recarregável embutida

Ohmmeter embutido para medir a resistência do loop do cabo

Pode ser usado para detectar falhas de isolamento de até 2MΩ para o solo

Com função de luz de fundo para se adaptar à operação noturna

Ohmmeter embutido para medir a resistência do loop do cabo

Exibir profundidade e corrente do cabo

Máquina de detecção de falhas portátil de cabo de arco 6

Componentes principais
Este localizador de tubos de cabo é composto principalmente por transmissor e receptor, com acessórios de duas pinças, uma estrutura em A e fios de conexão necessários.
Parâmetros técnicos
Transmissor

Frequência de trabalho	baixa frequência (815Hz), frequência intermediária (8kHz), alta frequência (33 kHz), radiofrequência (83 kHz)
Modo de trabalho	método de conexão direta, método de acoplamento (método de pinça), método de indução
Carga correspondente	5 ohms-3000 ohms
Exibição de impedância	5 dígitos
Superaquecimento e sobrecorrente	proteção automática
Saída de energia	engrenagem baixa, engrenagem média, engrenagem alta

Receptor

Frequência de trabalho	baixa frequência (815Hz), frequência intermediária (8kHz), alta frequência (33 kHz), radiofrequência (83 kHz), Frequência passiva 50Hz
Modo de antena	método do vale (modo de valor zero), método da crista (modo de pico), método da tensão de passo e método da corrente da pinça (estrutura em A)
Indicação de corrente	exibir o valor efetivo da corrente do cabo em teste (unidade: mA)
Temperatura de trabalho	-10ºC+55ºC
Indicador de energia	exibição gráfica
Vida útil da bateria	trabalho contínuo> 8 horas: trabalho intermitente> 16 horas
Indicação da intensidade do sinal	diagrama de escada, faixa digital 0-999
Controle de ganho	ajuste manual, faixa dinâmica de 100dB
Profundidade de detecção	a profundidade máxima de detecção é de cerca de 10 metros
Distância máxima de detecção	O cabo com bom isolamento pode ter até 15 km no método de conexão direta
Medição de profundidade	pressione a tecla de profundidade para exibir três dígitos, a profundidade máxima pode ser medida até 10 metros
Precisão	Baixa frequência: ±(1-5)%≤2,5m Radiofrequência: ±(5-12)%≤2,5m

Lista de embalagem

Item	Nome	Qtd.
1	Receptor	1
2	Transmissor	1
3	Linha de sinal de conexão direta	1
4	Linha de acoplamento	1
5	Pino de aterramento	1
6	Carregador	1
7	Fio terra	1
8	Estrutura em A	1
9	Linha de conexão da estrutura em A	1
10	Pino da sonda da estrutura em A	2
11	Pinça de transmissão	1
12	Pinça de recebimento	1

Caso de aplicação
Máquina de detecção de falhas portátil de cabo de arco 7

XHHV535-4TSC Carrinho Alta Voltage Gerador de surtos

Descrição

O XHHV535-4TSC gerador de surtos de alta tensão pode ser usado para descarga de impulso e teste de tensão suportável em teste de falha de cabo de baixa e alta tensão. Módulo de forma de onda de amostragem de falha de cabo de teste de alta precisão e pequeno transformador são instalados internamente, o que pode realmente alcançar o efeito de não ser danificado por impacto, e também possui as funções de impacto de temporização automática, impacto manual e teste de tensão suportável.

Este dispositivo integra uma fonte de CC de alta tensão, um capacitor de armazenamento de energia, um dispositivo de esfera de descarga, um dispositivo de descarga automática e um dispositivo de comutação de nível de tensão em um instrumento experimental de ponta do tipo carrinho. É um instrumento experimental de ponta do tipo carrinho. O equipamento resolve completamente os problemas de facilidade de uso, portabilidade, segurança e confiabilidade dos dispositivos experimentais tradicionais.

Quando o XHHV535-4TSC do tipo carrinho gerador de surtos de alta tensão estiver em uso, após selecionar a chave de função, pressione o botão iniciar para realizar o trabalho de aumento de alta tensão. Após o uso, pressione o botão parar, e o sistema interno liberará automaticamente a alta tensão restante no acumulador.

Parâmetros técnicos

Alta tensão de impulso	0~32kV, 0~16kV, 0~8kV ajuste de três marchas
Pressão parcial de alta tensão	Nível 1,5
Capacitor embutido	4μF/32kV,16μF/16kV,64μF/8kV Ajuste ajustável de três velocidades
Potência de descarga	0-2048J em cada nível de tensão
Potência de impacto	2KVA
Corrente de queima	60m A @32kV, 120mA@16kV, 240mA@32kV
Polaridade da tensão de saída	polaridade negativa
Tempo de impacto	cerca de 6-7 segundos para impacto automático, tempo de controle arbitrário para impacto manual impacto
Indicação	Medição de tensão do lado de alta tensão, indicação da tensão e corrente de saída em tempo real
Modo de operação	Gatilho único, ciclo, CC
Teste de tensão suportável CC	Ajuste de tensão de saída e faixa de indicação 0-32KV, Faixa de indicação de corrente de saída 0-20A
Proteção segura	Com função de proteção de partida zero, segura e confiável. Proteção contra sobretensão, sobrecorrente e superaquecimento. Descarga automática após a operação.
Cabo de conexão	Cabo de saída de alta tensão: 5m, Cabo de aterramento de proteção: 5m, cabo de alimentação: 3m
Proteção contra temperatura excessiva	85ºC
Volume (mm)	550L×500W×1000H
Peso	não mais que 130kg
Fonte de alimentação	AC220V±10%, 50Hz±2Hz
Temperatura ambiente	-20~+50ºC
Classificação de proteção	Não inferior a IP54
Certificado	CE ISO

Etiquetas:

Máquina de detecção de falhas portátil de cabo de arco

High Light

Destacar:

Máquina portátil de detecção de falhas por cabo

Máquina de detecção de falhas de cabo de arco

XHGG502A+XHDD503C+XHGX507+XHHV535-4TSC
Sistema localizador de falhas em cabos subterrâneos

I. Finalidade do sistema:

Lista de embalagem

High Voltage Cable Fault Locator,

High Voltage Pulse Generator,

Portable Cable Fault Locator
