Sistema Portátil de Detecção de Falhas em Cabos por Reflexão de Arco

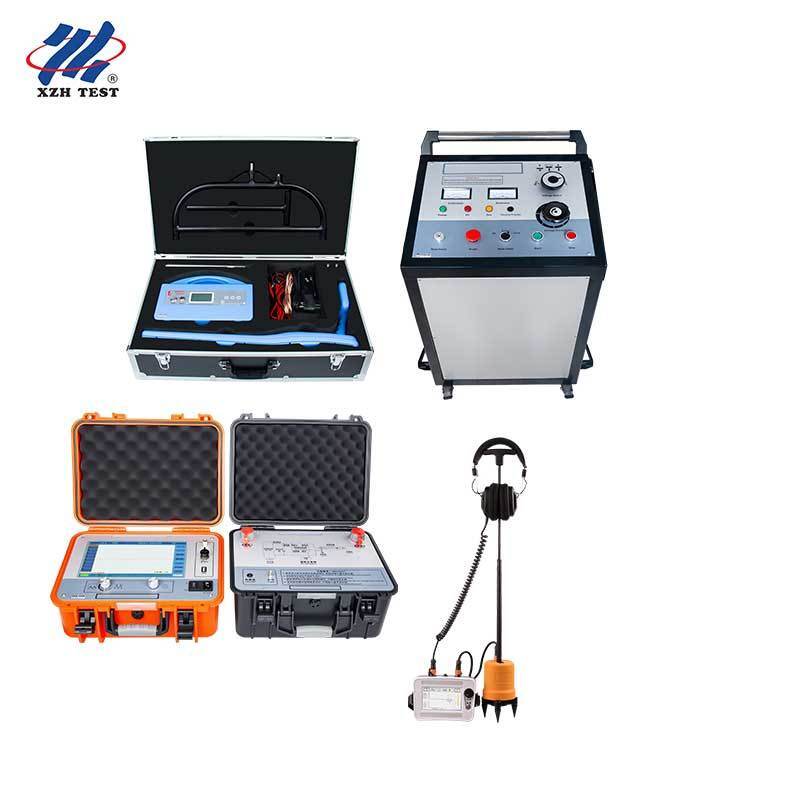

O Sistema Portátil de Detecção de Falhas em Cabos por Reflexão de Arco XZH TEST é uma plataforma de diagnóstico totalmente integrada para redes de cabos de energia subterrâneos. Combinando um pré-localizador TDR de 400 MHz com tecnologia patenteada de reflexão de arco de múltiplos pulsos, um localizador de pino acústico-magnético digital, um localizador de tubos de cabo multifrequência e um gerador de surto de alta tensão tipo carrinho de 2048J, este sistema oferece detecção de falhas de nível profissional desde a pré-localização inicial até o pinpointing com precisão centimétrica. Projetado para equipes de campo de concessionárias, empreiteiros elétricos e equipes de manutenção industrial, o sistema suporta cabos de até 120 km de comprimento com resolução de pré-localização de 0,07 m e precisão de pinpointing final de <0,2 m — permitindo a resolução rápida e confiante de falhas com escavação mínima.Configuração do Sistema

Pré-localizador avançado de nível industrial com tela sensível ao toque TFT colorida de 10,1 polegadas (1024×600, retroiluminação LED de 280 nits para legibilidade sob luz solar direta) e sistema embarcado para operação segura e estável. Suporta três modos de teste: TDR (pulso de baixa tensão), ICE (corrente de impulso) e ARM patenteado (Método de Reflexão de Arco com 8 pulsos multi-shot). O método de múltiplos pulsos adquire 8 conjuntos de formas de onda por único impulso HV, eliminando efetivamente a interferência de oscilação de cosseno e simplificando drasticamente a análise de falhas de alta resistência. Armazena >8.000 registros de formas de onda LV/HV e >250 registros multi-pulso com exportação USB para PC. Amostragem contínua totalmente automática com configuração automática de alcance e análise de formas de onda.

Frequência de Amostragem:

1 MHz – 400 MHz

• Modos de Teste: TDR, ICE (corrente de impulso), ARM (reflexão de arco de 8 pulsos)
• Faixa de Localização: ≥120 km (10 alcances selecionáveis)
• Resolução Mínima: 0,07 m |
• Zona Cega de Teste: ≤10 mErro de Medição: ≤±(0,5%×L+1 m)
• Amplitude do Pulso: 300 V ±15%
• Tela: Toque TFT de 10,1 polegadas, 1024×600, 280 nits visível sob luz solar
• Contínua >8 h, Intermitente >16 h 4,7 kg (C358×L284×A168 mm)
• AC 220 V ±10%, 50 Hz ±2 HzSincronização Acústico-Magnética — Precisão <0,2 m

Localizador de pino digital profissional usando sincronização acústico-magnética para localização precisa de falhas. Quando o gerador de surto aplica impulsos HV, os sinais acústicos (batidas) e eletromagnéticos se propagam do ponto de falha em velocidades diferentes. O localizador de pino captura ambos através de seu sensor de terra isolado multicamadas com classificação IP65, calcula a diferença de tempo em tempo real e exibe formas de onda sincronizadas de canal duplo em sua tela LCD sensível ao toque de 5 polegadas visível sob luz solar. Possui redução de ruído de fundo BNR, redução de ruído mudo, quatro modos de filtro selecionáveis (passa-tudo/passa-baixo/passa-alto/passa-banda) e indicação de desvio de rota. Ganho de saída de 16 níveis (0–112 dB) com ajuste de ganho de canal e magnético de 8 níveis.

Precisão Acústico-Magnética:<0,2 m |

Precisão de Identificação de Rota:

• <0,5 m Filtragem: Passa-tudo (100–1600 Hz), Passa-baixo (100–300 Hz), Passa-alto (160–1600 Hz), Passa-banda (200–600 Hz) Ganho de Saída:
• 16 níveis (0–112 dB) | Impedância de Saída:
• 350 ΩTela: LCD sensível ao toque de 5 polegadas, visível sob luz solarBateria:
• Contínua >8 h, Intermitente >16 hProteção:
• IP65 à prova d'água, sensor de isolamento físico multicamadasPeso:
• 6,5 kg (428C×350L×230A mm)3. XHGX507 — Localizador de Tubos de Cabos (Rastreador de Rota)
• AC 220 V ±10%, 50 Hz ±2 HzSistema eletromagnético multifrequência transmissor-receptor para rastreamento de rota de cabos subterrâneos, medição de profundidade, medição de corrente e identificação de cabos. O transmissor injeta sinais senoidais estáveis no cabo em teste por conexão direta, acoplamento (grampo) ou métodos de indução. O receptor fornece gráfico de barras, orientação por seta e avisos de voz para operação intuitiva por uma pessoa. Suporta quatro frequências ativas mais detecção passiva de 50 Hz, quatro modos de antena (vale/crista/tensão de passo/corrente de grampo) e ohmímetro embutido para medição de resistência de malha. Inclui A-frame para localização de falhas de aterramento por tensão de passo de até 2 MΩ para o terra.

Frequências Ativas:

815 Hz, 8 kHz, 33 kHz, 83 kHz + 50 Hz Passivo

Profundidade de Detecção:

• Até 10 m | Distância Máxima:
• 15 km (conexão direta)Modos de Antena: Vale (zero), Crista (pico), Tensão de passo, Corrente de grampo (A-frame)Controle de Ganho:
• Manual, alcance dinâmico de 100 dB | Tela:
• 0–999 digital + gráfico de barrasVida Útil da Bateria: Contínua >8 h, Intermitente >16 hCarga Correspondente:
• 5 Ω – 3000 Ω | Precisão:
• LF ±(1–5)%, RF ±(5–12)%4. XHHV535-4TS — Gerador de Surto de Alta Tensão Tipo CarrinhoFonte de Energia de Impulso de 2048J Montada em Carrinho com Banco de Capacitores de 3 VelocidadesGerador de surto HV profissional tipo carrinho integrando fonte de alta tensão DC, banco de capacitores de armazenamento de energia de três velocidades (64 μF/8 kV, 16 μF/16 kV, 4 μF/32 kV), gap de esfera de descarga, dispositivo de descarga automática e comutação de nível de tensão em um único carrinho com rodas. Fornece 0–2048 J em cada nível de tensão com corrente de queima de até 240 mA para condicionamento de falhas. Suporta modos de operação de gatilho único, ciclo e DC com temporização automática de impacto de 6–7 segundos. Possui intertravamento de segurança de partida zero, proteção contra sobretensão/sobrecorrente/superaquecimento, descarga automática pós-operação e gabinete IP54. Funciona tanto como gerador de surto para pinpointing de falhas quanto como testador de tensão de suportabilidade DC (0–32 kV, 0–20 A).

Tensão de Impulso:

0–8 kV / 0–16 kV / 0–32 kV (ajustável em 3 marchas)

Banco de Capacitores:

• 64 μF/8 kV | 16 μF/16 kV | 4 μF/32 kVEnergia de Descarga:
• 0–2048 J em cada nível de tensãoCorrente de Queima:
• 240 mA @ 8 kV | 120 mA @ 16 kV | 60 mA @ 32 kVSegurança:
• Intertravamento de partida zero, descarga automática, superaquecimento de 85°C, IP54Dimensões:
• 550C×500L×1000A mm | Peso:
• ≤130 kgFonte de Alimentação: AC 220 V ±10%, 50 Hz ±2 HzEspecificações Completas do Sistema
• ParâmetroEspecificação

1. Conecte o pré-localizador TDR. Use pulso LV para falhas de baixa resistência/abertas, ou reflexão de arco de múltiplos pulsos ARM para falhas de alta resistência/flashover. O instrumento captura automaticamente 8 conjuntos de formas de onda por único impulso HV para interpretação confiável da distância.Rastreamento de Rota e Identificação de Cabos (XHGX507)
2. Utilize o localizador de tubos de cabos para rastrear a rota exata do cabo, medir a profundidade de enterramento e identificar positivamente o cabo alvo em um feixe. Marque a rota na superfície do solo.Geração de Impulso de Surto (XHHV535-4TSC)
3. Aplique surtos de alta tensão periódicos no nível de tensão selecionado para criar sinais transientes acústicos e eletromagnéticos detectáveis no ponto de falha para pinpointing.Pinpointing Preciso (XHDD503C)
4. Percorra a rota do cabo marcada com o localizador de pino acústico-magnético. Monitore 4 displays de diferença de tempo simultâneos — o ponto onde o atraso de tempo acústico-magnético se aproxima de zero está diretamente acima da falha, dentro de <0,2 m.Reparo e Re-teste do Cabo
5. Escave precisamente no ponto marcado, repare o cabo e verifique a restauração do serviço com um teste de isolamento final para confirmar a integridade operacional.Perguntas FrequentesP1: Que tipos de falhas o método de reflexão de arco de múltiplos pulsos pode lidar que o TDR convencional não consegue?
6. O Método de Reflexão de Arco de 8 Pulsos (ARM) no XHGG502A é projetado especificamente para falhas de alta resistência e flashover que produzem reflexos fracos ou ambíguos sob TDR padrão. Ao contrário dos métodos de pulso secundário que lutam com a interferência de oscilação de cosseno, o ARM captura 8 conjuntos de formas de onda por único impulso HV — garantindo múltiplos ecos de falha limpos e interpretáveis, independentemente do comprimento do cabo, distância da falha ou período de oscilação. Isso é especialmente eficaz para falhas de entrada de água em cabos isolados com papel e falhas de alta impedância na bainha.P2: Qual é a vantagem do gerador de surto HV tipo carrinho em relação às unidades portáteis?
