Descrição do Produto

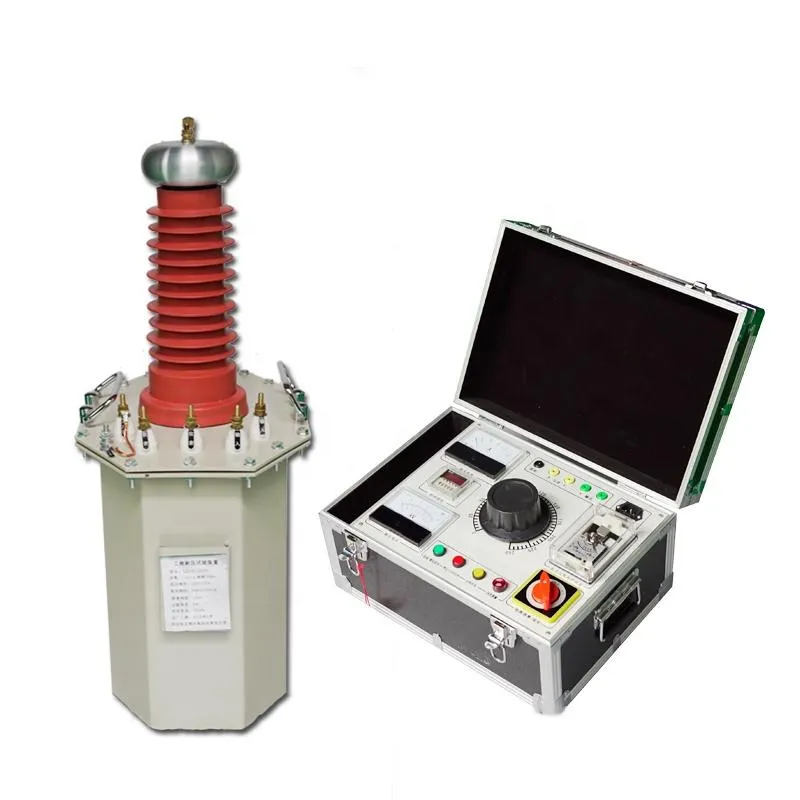

Transformador de teste imerso em óleo (doravante denominado transformador de teste), também conhecido como booster, é um equipamento de teste básico para usinas de energia, sistemas de fornecimento e distribuição de energia, instituições de pesquisa científica e outros usuários. É usado para realizar testes de resistência de isolamento em vários produtos elétricos, equipamentos elétricos, materiais de isolamento, etc. em tensões especificadas, para avaliar o nível de isolamento dos produtos, encontrar defeitos de isolamento dos produtos testados e medir a capacidade de suportar sobretensão.
Transformadores de teste AC e transformadores de teste de alta tensão leves de dupla finalidade AC/DC são feitos de chapas de aço silício laminadas a frio de alta qualidade. As bobinas são cilíndricas multicamadas em forma de pagoda concêntrica, com bobinas de baixa tensão internas e bobinas de alta tensão externas; a carcaça externa é portátil, com as vantagens de tamanho pequeno, peso leve, aparência bonita e fácil movimentação.
Fotos Detalhadas
Parâmetros do Produto
Use a fonte de alimentação de 220V (380V para 10KVA e acima) de frequência industrial para conectar à caixa de controle (conjunto) (é um equipamento de suporte para o transformador de teste, consulte o manual de instruções da caixa de controle (conjunto) para informações detalhadas), e ajuste a tensão de 0-220V/380V através do regulador automático de tensão para inseri-la no enrolamento primário do transformador de teste. De acordo com o princípio da indução eletromagnética, o enrolamento secundário (alta tensão) obtém o mesmo múltiplo da amplitude da tensão de acordo com a relação de seu número de espiras com o enrolamento primário - alta tensão de frequência industrial. Esta alta tensão de frequência industrial pode ser retificada por pilha de silício de alta tensão e filtrada por capacitores para obter alta tensão DC, onde a amplitude é a raiz quadrada de 2 vezes o valor efetivo da alta tensão de frequência industrial.
Esta série de produtos é dividida em três categorias: tipo AC, tipo de dupla finalidade AC/DC, e a conexão com a derivação de 200V pode ser conectada a um transformador de teste com excitação em série.
Especificações Principais:
Capacidade nominal padrão: 1kVA-1000kVA
Tensão de entrada do transformador: 0.2, 0.4, 3, 6, 10kV; tensão AC de saída: 1kV-1000kV
Tensão de entrada da caixa de controle: AC 220/380V; tensão de saída: AC 0-250/400V
Perda sem carga: ≤15% Perda com carga ≤15% Perda total ≤10%
Modo de exibição: tipo digital ou ponteiro nível 0.5/1.0/1.5/2.5
Faixa de temporização: 0-9999s
Proteção contra sobrecorrente: continuamente ajustável, configuração manual (também pode ser feita de acordo com os requisitos especiais do usuário)
Principais Características:
☆Série XHY imersa em óleo, série XHG tipo seco, série XHQ tipo inflável.
☆Possui as funções de sobrecorrente, partida zero, etc., que podem exibir valores como tensão e corrente.
☆Equipado com relé de sobrecorrente, ajuste elétrico/manual da tensão de saída (de acordo com os requisitos)
