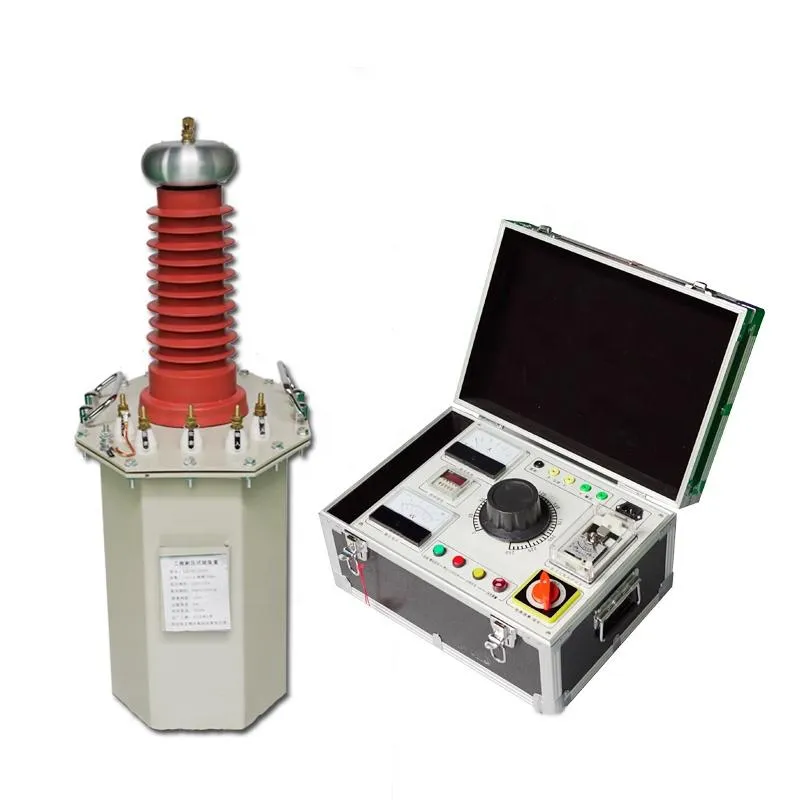

AC DC Hipot Test Kit Hv Transformer High Voltage Tester System para testes elétricos

XHYB Dispositivo de Teste de Alta Tensão de Frequência de Potência

Use a fonte de alimentação de frequência industrial de 220V (380V para 10KVA e acima) para conectar à caixa de controle (conjunto) (é um equipamento de suporte para o transformador de teste, consulte o manual de instruções da caixa de controle (conjunto) para obter informações detalhadas), e ajuste a tensão de 0-220V/380V através do regulador de tensão automático para inseri-la no enrolamento primário do transformador de teste. De acordo com o princípio da indução eletromagnética, o enrolamento secundário (alta tensão) obtém o mesmo múltiplo da amplitude da tensão de acordo com a relação de seu número de espiras com o enrolamento primário - alta tensão de frequência industrial. Esta alta tensão de frequência industrial pode ser retificada por pilha de silício de alta tensão e filtrada por capacitores para obter alta tensão DC, onde a amplitude é a raiz quadrada de 2 vezes o valor efetivo da alta tensão de frequência industrial.

Esta série de produtos é dividida em três categorias: tipo AC, tipo de uso duplo AC/DC e a conexão com a deriva de 200V pode ser conectada a um transformador de teste excitado em série.

Especificações Principais:

Principais Características:

     ☆Série XHY imersa em óleo, série XHG tipo seco, série XHQ tipo inflável.
     ☆Possui as funções de sobrecorrente, partida zero, etc., que podem exibir valores como tensão e corrente.
     ☆Equipado com relé de sobrecorrente, ajuste elétrico/manual da tensão de saída (de acordo com os requisitos)

Parâmetros Técnicos:

Capacidade (KVA)	Saída de alta tensão(KV)		Corrente de alta tensão(mA)		Entrada de baixa tensão		Relação de transformação	Aumento de temperaturaºC 30 minutos
	AC	DC	AC	DC	TensãoV	CorrenteA
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/400	25	500	10
10	50	70	200	100	400	50/25	500	10
15	50	70	300	100	400	37.5	500	10
20	50	70	400	100	400	50	500	10
25	50	70	500	100	400	62.5	500	10
30	50	70	600	100	400	75	500	10
40	50	70	800	100	400	100	500	10
50	50	70	1000	100	400	125	500	10
5	100	140	50	50	200	25	1000	10
10	100	140	100	100	200/400	50/25	1000	10
15	100	140	150	100	400	37.5	1000	10
20	100	140	200	100	400	50	1000	10
25	100	140	250	100	400	62.5	1000	10
30	100	140	300	100	400	75	1000	10
40	100	140	400	100	400	100	1000	10
50	100	140	500	100	400	125	1000	10
75	100	140	750	100	400	187.5	1000	10
100	100	140	1000	100	400	250	1000	10

Fotos Detalhadas

Se precisar de personalização, entre em contato comigo
