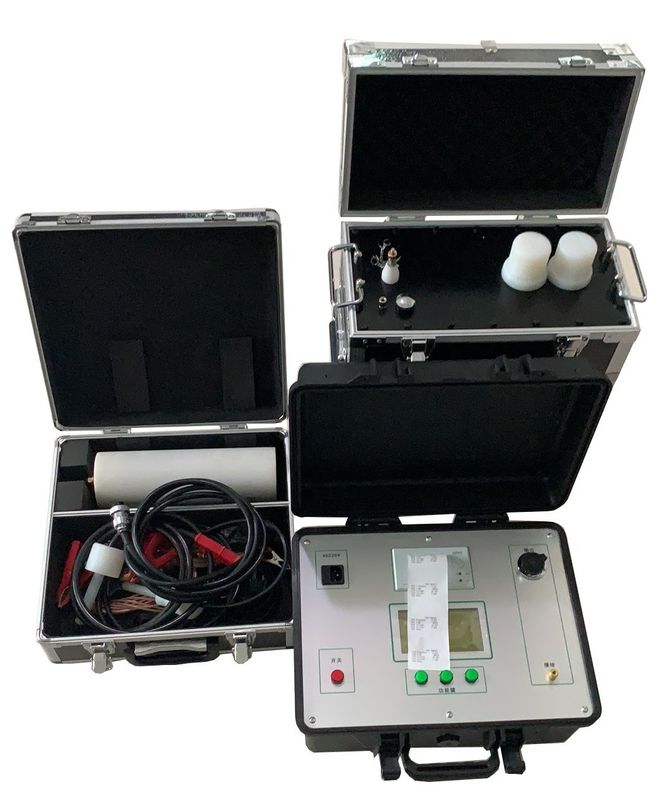

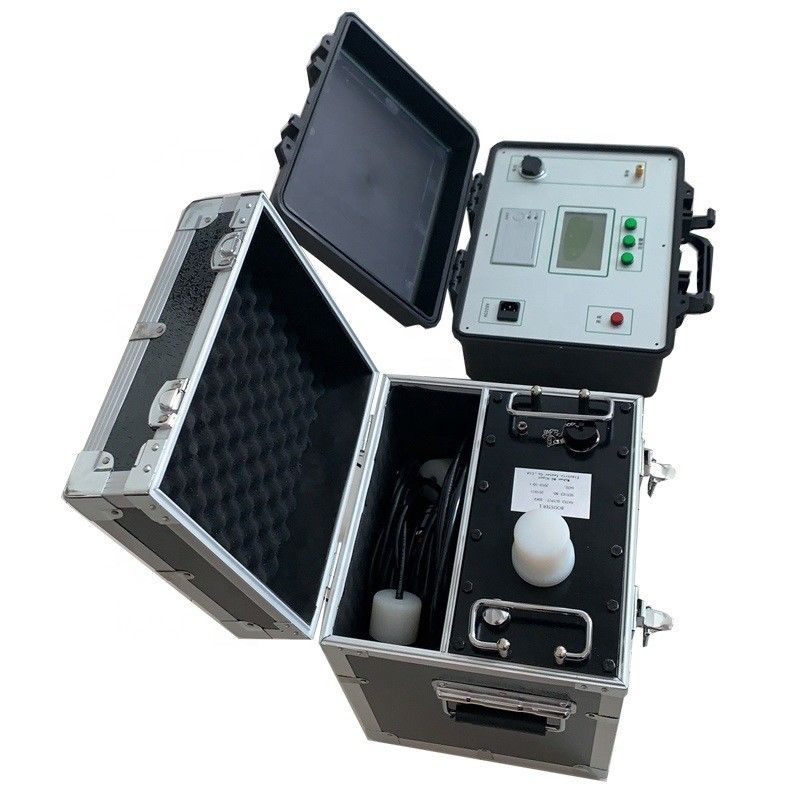

Xhdp Série VLF resistir Tester para função de proteção de cabo sobre-proteção de corrente



Princípio do ensaio da tensão de isolamento de ultra-baixa frequência

O teste de tensão de isolamento de ultra baixa frequência é, de facto, uma alternativa ao teste de tensão de resistência de frequência industrial.cabos e outros produtos de ensaio para freqüência industrial resistirem ao ensaio de tensão, porque a sua camada de isolamento apresenta uma grande capacidade elétrica, por isso precisa de um transformador de teste de grande capacidade ou transformador de ressonância.e muito inconveniente de usarPara resolver esta contradição, o sector da energia adoptou uma frequência de ensaio reduzida, reduzindo assim a capacidade da fonte de alimentação de ensaio.A partir da prova teórica e prática de muitos anos no país e no estrangeiro, com 0.1Hz de freqüência ultra-baixa resistir teste de tensão em vez de freqüência resistir teste de tensão, não só pode ter a mesma equivalência, e o volume do equipamento é muito reduzido,o peso é muito reduzido, teoricamente a capacidade de cerca de um quinto da frequência, e operação simples, em comparação com a frequência superioridade teste mais.Esta é a razão pela qual este método é comumente usado nos países desenvolvidos.

Este produto combina a tecnologia avançada de conversão de frequência digital moderna e adota o controlo de microcomputador, que torna o aumento, o bucking, a medição e a proteção completamente automáticos.Porque é totalmente eletrônico.A grande tela LCD é clara e intuitiva, e pode exibir a forma de onda de saída e imprimir relatórios de teste.

Este produto tem as seguintes características:

1, tensão nominal inferior ou igual a 50 kV de ultra-baixa frequência utilizando uma única estrutura (um reforço); mais de 50 kV de ultra-baixa frequência utilizando uma estrutura em série (dois reforços em série),para que o peso total seja muito reduzido, a capacidade de carga é aumentada, e os dois impulsionadores podem ser usados separadamente para níveis de baixa tensão de freqüência ultra baixa.

2Os dados relativos à corrente, tensão e forma de onda são obtidos directamente a partir da amostragem lateral de alta tensão, pelo que os dados são precisos.

3"Com função de protecção contra sobrevoltagem, quando a saída exceder o valor limite de tensão definido, o instrumento para e protege, o tempo de acção é inferior a 20 ms.

4"Com função de protecção contra a sobrecorrência: concebido para a dupla protecção de alta e baixa tensão, o lado de alta tensão pode ser parado com precisão de acordo com o valor definido;o lado de baixa tensão será interrompido quando a corrente exceder a corrente nominal, o tempo de acção é inferior a 20 ms.

5"A resistência de proteção de saída de alta tensão está concebida no corpo do reforço, pelo que não é necessário ligar outra resistência de proteção no exterior.

6"Devido ao uso de circuito de controlo de retroalimentação negativa de circuito fechado de alta e baixa tensão, a saída não tem efeito de aumento capacitivo.
