Laboratório Móvel Completo de Teste de Cabos — Tudo o que Você Precisa, Sobre Rodas
Operadores de Rede ElétricaDiagnostique e localize rapidamente falhas em cabos em vastos territórios de rede sem retornar à base
Empresas de Serviços de TesteOfereça diagnóstico de cabos profissional no local como um serviço com uma plataforma móvel totalmente equipada
Grandes Instalações IndustriaisVã de teste personalizada para manutenção de redes de cabos de mineração, petroquímica e infraestrutura
Produto Personalizado — Adaptado às Suas Necessidades de Teste de Cabos
Este sistema de diagnóstico e localização de falhas de cabos montado em veículo é construído sob encomenda. A configuração do equipamento, os módulos de teste (diagnóstico de falhas de cabos, teste de transformadores, análise de disjuntores, monitoramento de descarga parcial, medição de perdas dielétricas, etc.), a seleção do veículo e o layout interior são todos personalizados de acordo com suas necessidades operacionais específicas e orçamento. Entre em contato conosco com seus requisitos para uma proposta de configuração personalizada.
Visão Geral do Produto
O Sistema de Diagnóstico e Localização de Falhas de Cabos Montado em Veículo XHGG555 V2.0 é um laboratório de testes móvel totalmente personalizado e altamente integrado que consolida 12 funções especializadas de teste e diagnóstico de cabos em um único veículo. Ao contrário de instrumentos portáteis individuais que devem ser transportados, configurados e operados separadamente, o XHGG555 fornece uma plataforma móvel pronta para uso onde todos os sistemas são permanentemente instalados, interconectados e prontos para implantação imediata em qualquer local de campo.
Além do sistema principal de diagnóstico de falhas de cabos, a plataforma XHGG555 pode ser personalizada para integrar teste de transformadores, teste de disjuntores e outros sistemas de diagnóstico de alta tensão de acordo com os requisitos do cliente. A XZH TEST pode fornecer um veículo completo ou adaptar o sistema de teste para instalação no próprio veículo do cliente com base nas dimensões do espaço interior.
Vã de Teste Móvel vs. Instrumentos Portáteis Individuais: Localizadores de falhas de cabos individuais, unidades TDR, geradores de surto e testadores de ponte servem cada um a uma função específica, mas devem ser transportados, conectados e calibrados separadamente em cada local de trabalho — um processo demorado que introduz variabilidade na configuração. O XHGG555 integra todas as 12 funções em um sistema permanentemente instalado e pré-calibrado com uma interface de controle unificada de tela sensível ao toque de 15,6 polegadas. Um veículo, uma implantação, um fluxo de trabalho — desde a pré-localização da falha até o pinpoint preciso e a perfuração final do cabo, tudo concluído no local sem desempacotar uma única caixa de instrumento.
Composição da Unidade do Sistema — 12 Funções Integradas
Gerador de Pulso DC de Alta Tensão: Causa descarga de flashover no ponto de falha do cabo para início do teste
Reflexão de Onda Viajante (TDR): Medição aproximada de todos os tipos de falhas de isolamento principal de cabos
Sincronização Acústico-Magnética: Medição precisa e pinpoint de falhas de isolamento principal de cabos
Localizador por Indução Eletromagnética: Localiza com precisão caminhos de cabos desconhecidos e profundidades de enterramento
Método de Ponte: Medição aproximada de falhas na bainha externa e falhas de entrada de água no isolamento principal
Método de Tensão de Passo e Corrente de Grampo: Localização precisa de falhas na bainha externa
Queima por Potência Constante: Reduz falhas de resistência ultra-alta para baixa resistência para facilitar a localização
Método de Codificação + Fase: Identificação de múltiplos cabos entre cabos agrupados
Perfurador de Cabo de Controle Remoto: Verificação destrutiva final — garante absolutamente a segurança do operador antes do corte
Ultra-Baixa Frequência (0,1 Hz): Teste de tensão de suportabilidade do isolamento e teste de perdas dielétricas
Medição da Lei de Ohm: Teste de qualidade da resistência do loop do cabo
Ferramentas Essenciais de Campo: Megôhmetro, instrumentos de medição, ferramentas de eletricista — tudo a bordo
Sistema de Controle
Display
Painel Colorido TFT de Grau Industrial de 15,6 polegadas, Retroiluminação LED
Resolução
1920 × 1080 Full HD, Proporção 16:9
Toque
Multi-Toque com Anti-Reflexo
Sistema Operacional
Windows
Interface
Interface Gráfica do Usuário (GUI) com Botão de Jog Dial
Gerenciamento de Dados
Banco de Dados Universal + Sincronização de Dados USB
Topologia
Plataforma de Software Digital Altamente Integrada
Modularidade
Módulos Independentes — Adicione/Remova Funções Livremente
Transformador de Isolamento
5kVA
Sistemas de Segurança
| Recurso de Segurança |
Especificação |
| Padrões de Conformidade |
CE; EN 61010; EN 50191; VDE 0104; VDE 015; DGUV 203-034 (BGI 891) |
| Descarga e Aterramento |
Capacidade de 72kJ; constante de tempo de descarga < 1 segundo (equivalente a capacitor de 10µF a 120kV DC) |
| Monitoramento do Status do Sistema |
Monitoramento e indicação em tempo real de todos os subsistemas |
| Aterramento Fail-Safe |
Aterramento automático imediato em caso de falta de energia |
| Travas de Segurança |
Monitoramento da conexão de tensão operacional F-U; monitoramento da conexão de terra operacional F-Ohm |
| Controles do Painel Frontal |
Ligar/desligar, interruptor de botão de bloqueio, parada de emergência, indicador de pressão residual, interruptor de alta tensão |
| Monitoramento do Contato da Porta |
Detecção de acesso à sala de alta tensão com corte de segurança automático |
| Proteção de Entrada de Energia |
Proteção contra sobretensão, proteção contra subtensão, Dispositivo de Corrente Residual (DR) |
Principais Recursos
12 funções de teste totalmente integradas em um veículo — diagnóstico completo de cabos sem desempacotar instrumentos
Arquitetura modular — adicione ou remova módulos funcionais livremente; falha de módulo único não afeta outros
Tela sensível ao toque industrial Full HD de 15,6 polegadas com anti-reflexo e multi-toque para uso em campo em todas as condições climáticas
GUI baseada em Windows com controle intuitivo por jog dial — treinamento mínimo necessário
Segurança abrangente: CE, EN 61010, parada de emergência, monitoramento de contato da porta, aterramento de descarga automática
Plataforma personalizável — integre teste de transformadores, teste de disjuntores ou outros sistemas de diagnóstico HV
Opções flexíveis de veículo — use nosso veículo ou instale em seu veículo de frota existente
Histórias de Sucesso

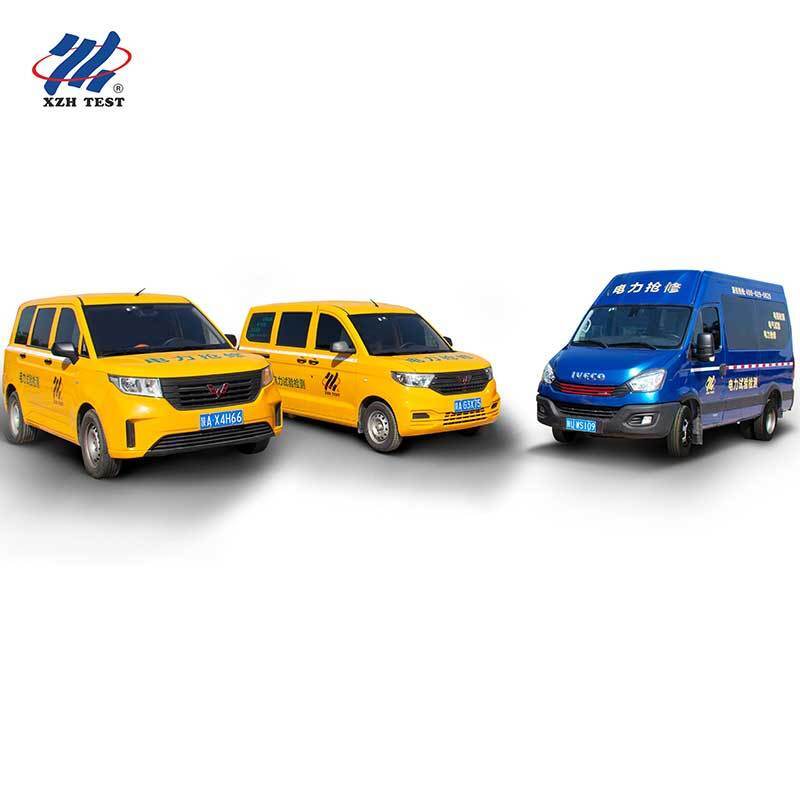

A XZH TEST implementou com sucesso o sistema montado em veículo XHGG555 para concessionárias de energia e provedores de serviços de teste. Abaixo estão exemplos de instalações concluídas. Podemos instalar o sistema de teste em um veículo para fornecer a você uma van de teste completa pronta para uso, ou podemos adaptar o sistema para integração em seu próprio veículo com base nas dimensões do espaço interior.
O sistema acima inclui: gerador de pulso de alta tensão 8/16/32kV, pré-localizador de falhas de cabos de teste ARC, equipamento de ponte de queima de alta tensão, localizador de falhas de bainha de cabo, equipamento de teste de suportabilidade de tensão de ultra-baixa frequência (80kV) e perdas dielétricas, localizador preciso de falhas de cabos móvel, testador abrangente de caminho de cabos, perfurador de cabos e gerador — todos permanentemente instalados e interconectados.
Perguntas Frequentes
P1: Para quem o XHGG555 foi projetado e por que escolher um sistema montado em veículo?
O XHGG555 foi projetado para operadores de rede elétrica, empresas de serviços de teste de cabos e grandes instalações industriais (mineração, petroquímica, infraestrutura) que mantêm extensas redes de cabos em amplas áreas geográficas. Um sistema montado em veículo elimina o fardo logístico de transportar, desempacotar, conectar e calibrar instrumentos individuais em cada local de trabalho. Com todas as 12 funções de teste permanentemente instaladas e pré-calibradas, as equipes chegam ao local, conectam-se ao cabo e começam a testar imediatamente — reduzindo drasticamente o tempo de diagnóstico por falha e maximizando o rendimento do trabalho diário.
P2: O XHGG555 pode ser personalizado além do teste de falhas de cabos?
Sim. A plataforma XHGG555 é construída em uma arquitetura modular que permite a integração de sistemas de teste adicionais além das 12 funções principais de diagnóstico de falhas de cabos. Teste abrangente de transformadores, análise de disjuntores, monitoramento de descarga parcial (via onda de oscilação), medição de perdas dielétricas (via ultra-baixa frequência) e outros sistemas de diagnóstico de alta tensão podem ser incorporados. Cada módulo é independente — a funcionalidade pode ser adicionada ou removida sem afetar os sistemas existentes. Entre em contato com a XZH TEST com seus requisitos específicos para uma configuração personalizada.
P3: Quais recursos de segurança protegem os operadores durante testes de alta tensão?
O XHGG555 incorpora várias camadas de segurança: a trava de segurança F-U monitora as conexões de tensão operacional; a trava de segurança F-Ohm monitora as conexões de terra operacional; sensores de contato de porta cortam automaticamente a alta tensão se o compartimento do equipamento for acessado; um botão de parada de emergência e um interruptor de bloqueio estão no painel frontal; um indicador de pressão residual mostra o status da energia armazenada; o sistema de descarga de 72kJ aterrará automaticamente a energia armazenada em 1 segundo após a perda de energia; um transformador de isolamento (5kVA) separa o circuito de medição da rede elétrica; e proteção RCD, contra sobretensão e subtensão monitoram a entrada de energia continuamente.
P4: Preciso comprar o veículo ou o sistema pode ser instalado em meu veículo existente?
Ambas as opções estão disponíveis. A XZH TEST pode fornecer uma solução completa pronta para uso, incluindo o veículo com todos os sistemas de teste pré-instalados, testados e entregues prontos para operação. Alternativamente, se você tiver um veículo de frota existente com espaço interior adequado, a XZH TEST pode projetar e instalar o sistema de teste para se adequar às dimensões específicas do seu veículo. Essa flexibilidade garante que a solução atenda aos seus requisitos operacionais e orçamentários. Entre em contato conosco com as especificações do seu veículo para uma proposta de instalação personalizada.
P5: Qual é a quantidade mínima de pedido e o tempo de entrega?
A quantidade mínima de pedido é de 1 unidade. O tempo de entrega é de 1 a 3 meses, dependendo do nível de personalização necessário — configurações padrão de diagnóstico de falhas de cabos são enviadas mais rapidamente, enquanto integrações multissistema altamente personalizadas exigem tempo adicional de engenharia e montagem. Cada sistema é embalado para transporte internacional seguro. A capacidade anual de fornecimento é de 2.000 unidades. Os termos de pagamento são T/T. Entre em contato com a XZH TEST para uma cotação detalhada com base em seus requisitos de configuração específicos.
Sobre a XZH TEST
A XZH TEST é um fabricante profissional especializado em teste de cabos, detecção de falhas e soluções de diagnóstico de alta tensão para concessionárias de energia, instalações industriais e empresas de serviços de teste em todo o mundo. De instrumentos portáteis individuais a sistemas montados em veículo totalmente integrados, a XZH TEST oferece soluções inovadoras, confiáveis e personalizáveis para as aplicações mais exigentes de manutenção de redes de cabos.
Entre em contato conosco hoje mesmo para discutir suas necessidades de laboratório de testes móvel.
