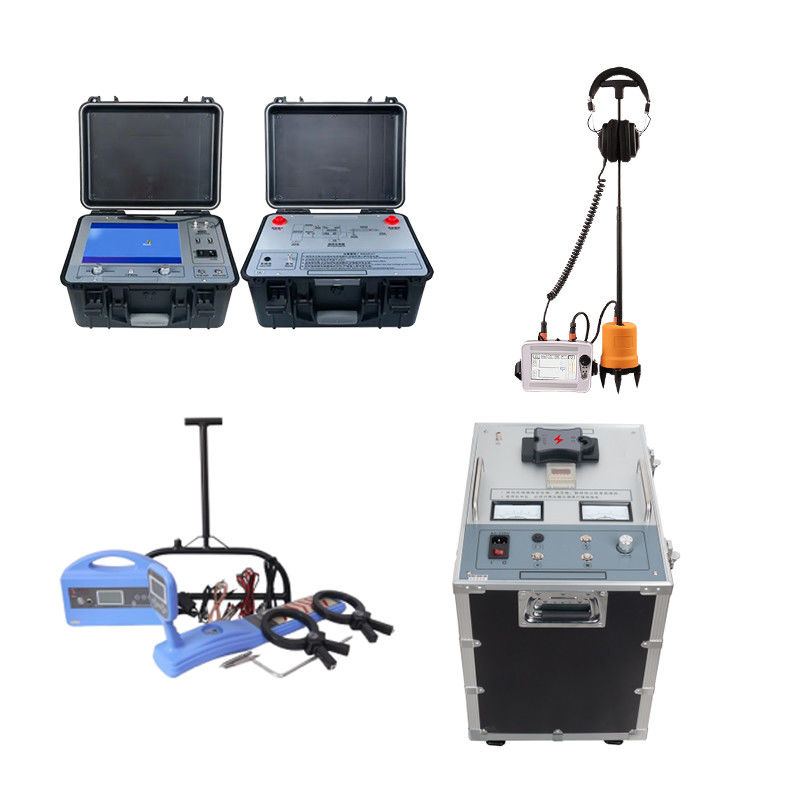

Sistema de localização de falhas de cabos subterrâneos

• Detectar com precisão e rapidez a falha de isolamento principal de cabos de energia; calibrar o comprimento do cabo; detectar com precisão a direção e a profundidade do cabo enterrado.
• Teste de prova do cabo com D.C. padrão
• Localização da distância da falha em um cabo.
• Localização de falhas de cabo no solo.
• Rastreamento de cabos subterrâneos.
• Seleção de um cabo de um feixe de cabos.

Pré-localização de falhas em cabos

A determinação da distância da falha do cabo (em metros ou pés) a partir da extremidade de teste é definida como pré-localização da falha do cabo. Este é um aspecto crítico, pois a pré-localização precisa da falha do cabo reduz o tempo necessário para a localização final da falha em comparação com o método convencional de gerador de surto e localizador. A pré-localização utiliza métodos de baixa tensão, como o refletômetro no domínio do tempo (TDR) e métodos de alta tensão, como SIM, ARC, MIM, ICM/ICE e método de decaimento de tensão.

Introdução

XHGG502 Localizador prévio de falhas em cabos é um instrumento especial para medir e analisar o status e a distância de falhas em cabos de energia. Ele combina tecnologia eletrônica moderna e tecnologia de computador para realizar filtragem de sinal, aquisição, processamento de dados, exibição gráfica e análise gráfica para completar a medição de velocidade do cabo, teste de comprimento do cabo, teste de distância de falha do cabo.

Acoplador de pulso da unidade principal (amostrador de múltiplos pulsos)

Principais características

• O sinal refletido enviado pelo acoplador de pulso é exibido automaticamente, e a forma de onda de comprimento total do circuito aberto do cabo é exibida ao mesmo tempo.
• Cálculo e exibição automática da distância da falha;
• Possui a função de armazenar ondas de teste massivas: as ondas obtidas do teste de campo podem ser convenientemente armazenadas no instrumento de acordo com a ordem especificada, e podem ser recuperadas e observadas a qualquer momento;
• Com interface USB de impressora padrão;
• Operação simples e alta confiabilidade. Possui um desempenho de custo muito alto;
• Fonte de alimentação de bateria de lítio polimérica embutida, que pode testar falhas de circuito aberto e curto-circuito de baixa resistência em ambiente sem fonte de alimentação.

Os modos de trabalho de teste dolocalizador prévio de falhas em cabos XHGG502 ARCincluem método de pulso de baixa tensão, método de flashover de alta tensão e método de múltiplos pulsos. Aqui, o foco está no método de múltiplos pulsos, que é diferente de outros dispositivos.

O propósito de usar o método de múltiplos pulsos para testar a falha do cabo é fazer com que o pulso de teste de baixa tensão enviado evite efetivamente a interferência de oscilação grande em cosseno que ocorre no momento do impacto de alta tensão do cabo defeituoso, e obtenha um eco padrão e claro semelhante a um curto-circuito durante o arco de curto-circuito relativamente estável no ponto de falha. E há uma grande escolha de formas de onda de teste ideais.

Diferentes altas tensões de impulso, diferentes comprimentos de cabo, diferentes distâncias de falha de cabo, e o período e a duração de grandes oscilações em cosseno são muito diferentes. A forma de onda coletada pelo método simples de pulso secundário é frequentemente perturbada pela grande oscilação em cosseno devido ao tempo de atraso de transmissão insuficiente, e a forma de onda é caótica e difícil de analisar. Isso só pode ser garantido ajustando o tempo de lançamento atrasado do pulso de teste ou usando um dispositivo de extensão de arco de média tensão, o que aumenta a dificuldade de operação e o peso e o custo do equipamento. O método de múltiplos pulsos supera essas dificuldades e simplifica muito os procedimentos de teste. Oito conjuntos de formas de onda de teste são obtidos do processo de flashover de alta tensão de um impacto, e sempre há vários conjuntos de formas de onda que são convenientes para a interpretação da distância da falha. Esta é também a vantagem do método de múltiplos pulsos em comparação com o método de segundo pulso.

Exibição do sistema operacional

Teste de distância de falha de cabo no modo de teste de flashover de alta tensão, este método de teste é adequado para detectar vários tipos de falhas de alta resistência. Há uma forma de onda na tela. Ajustando a posição das duas linhas de cursor, a distância da falha pode ser determinada.

Teste de distância de falha de cabo no modo de teste ARC (disparo múltiplo), este método de teste é adequado para detectar vários tipos de falhas de alta resistência. Especialmente para formas de onda difíceis de analisar, como falhas de cabo de baixa resistência e submersas, o método de múltiplos pulsos é mais fácil de analisar e pode ajudar os usuários a determinar rapidamente a distância da falha.

Teste de distância de falha de cabo no modo de teste de pulso de baixa tensão. Para falhas de circuito aberto (quebra) e curto-circuito de baixa resistência, a distância da falha pode ser facilmente medida.

Parâmetros técnicos

Introdução do painel

1. Display: Tela sensível ao toque industrial de 12,1 polegadas;
2. Comunicação: interface de saída de sinal de pulso do método de pulso de baixa tensão, interface de entrada de sinal receptor do amostrador do método de flashover de alta tensão;
3. Aterramento: terminal de aterramento de segurança;
4. Indicador de energia: Indica a energia da bateria interna, exibida em 4 grades;
5. USB-1: Placa de rede sem fio externa e dispositivo de comunicação USB;
6. USB-2: Placa de rede sem fio externa e dispositivo de comunicação USB;
7. Interruptor de alimentação: Posição "I", usa fonte de alimentação AC 220V para alimentar o sistema;
8. A engrenagem "II" usa a bateria interna para alimentar o sistema; quando o "soquete de alimentação" está conectado à fonte de alimentação AC 220V, ele também carrega a bateria ao mesmo tempo;
9. Engrenagem "O", desliga a energia do sistema;
10. Soquete de alimentação: fonte de alimentação de trabalho do instrumento, porta de conexão AC 220V;
11. Fusível: o local onde o fusível do sistema de alimentação AC 220V é instalado;
12. Autoverificação: transmite sinais sob múltiplos pulsos;
13. Ligar/Desligar: Liga e desliga a energia de trabalho do computador industrial;
14. Amplitude: Ajusta o botão de amplitude ao coletar formas de onda para alterar a amplitude das formas de onda coletadas;
15. Luz indicadora: a luz indicadora que reflete o método de inspeção;
16. Deslocamento: Ajusta o botão de deslocamento ao adquirir formas de onda para alterar a altura da linha de base das formas de onda adquiridas;

Lista de embalagem

Rastreamento de Rota de Cabos, Localização Precisa, Identificação de Cabos, Reparo e Reteste

Rastreamento de Rota de Cabos

Frequentemente, a localização precisa da falha do cabo leva mais tempo, pois o rastreamento da rota do cabo em teste (CUT) não foi realizado ou a rota do cabo é desconhecida. A rota exata do cabo é determinada usando o método de indução de áudio.

No método de indução de áudio, um sinal senoidal AC estável e de alta frequência de um gerador de frequência de áudio é injetado no CUT na extremidade de teste, que completa seu caminho através da terra e está disponível em toda a extensão do cabo. Um sensor de rastreamento de rota em paralelo com o solo conectado a um receptor de áudio capta os sinais, que são exibidos no receptor visualmente na forma de gráficos e na forma de som capturado por fones de ouvido. O sinal mais forte é recebido exatamente acima do cabo e a intensidade do sinal diminui se a bobina de busca estiver de um lado do cabo ou longe dele. A rota do cabo é determinada encontrando os sinais de áudio máximos no receptor de áudio e fones de ouvido.

Descrição

O localizador de tubos de cabos subterrâneos XHGX507 é usado principalmente para localização de falhas em cabos, identificação de cabos, medição de caminho e profundidade de cabos. Ele pode realizar tarefas que antes só podiam ser realizadas por alguns conjuntos de instrumentos.

Princípio de funcionamento

O localizador de tubos de cabos subterrâneos é projetado com base no método de indução eletromagnética e na aplicação do princípio de comunicação.

1. O sinal eletromagnético é gerado pelo transmissor, e o sinal é transmitido para o cabo subterrâneo em teste através de diferentes métodos de conexão de transmissão.
2. Após o cabo subterrâneo induzir o sinal eletromagnético, uma corrente induzida é gerada no cabo, e a corrente induzida se propaga ao longo do cabo à distância.
3. No processo de propagação da corrente, ondas eletromagnéticas são irradiadas para o solo através do cabo subterrâneo. Quando o receptor detecta no solo, o sinal da onda eletromagnética será recebido no solo acima do cabo.
4. A posição, direção e falha do cabo subterrâneo podem ser julgadas pela mudança na intensidade do sinal recebido.

Características

• O LCD de tela grande exibe a intensidade do sinal, e a barra, setas e avisos de voz facilitam ao operador julgar a posição subterrânea do cabo e o ponto de falha. Uma pessoa pode fazer tudo.
• Design totalmente digital, display gráfico LCD grande e claro e posicionamento confiável
• Portátil e leve, fácil de transportar
• Bateria recarregável embutida
• Ohmmeter embutido para medir a resistência do loop do cabo
• Pode ser usado para detectar falhas de isolamento de até 2MΩ para o terra
• Com função de luz de fundo para adaptação à operação noturna
• Ohmmeter embutido para medir a resistência do loop do cabo
• Exibe profundidade e corrente do cabo

Componentes principais

Este localizador de tubos de cabos é composto principalmente por transmissor e receptor, com acessórios de duas braçadeiras, um tripé em A e fios de conexão necessários.

Parâmetros técnicos

Transmissor

Receptor

Lista de embalagem

Caso de aplicação

Localização de falhas de cabo

Com base na distância aproximada da falha calculada pelo Pré-localizador e na área suspeita marcada usando o procedimento de rastreamento de rota, a localização exata da falha do cabo ou o pinpointing da falha é realizado.

Localização precisa de falhas de alta resistência e de flashover

Para a localização precisa de falhas de alta resistência e de flashover, um surto de alta tensão é aplicado periodicamente no cabo defeituoso usando um gerador de surto, gerando um som de batida no ponto de falha e produzindo um forte campo magnético ao redor do cabo. Esses sinais acústicos e magnéticos são captados com a ajuda de um sensor (microfones de solo sensíveis) e exibidos simultaneamente no receptor localizador na forma de gráficos e sinais acústicos são ouvidos nos fones de ouvido. Como ambos os sinais, acústico e magnético, são produzidos no ponto de falha simultaneamente, o ponto de falha exato é precisamente localizado; onde o atraso de tempo entre eles é próximo de zero. O campo magnético também ajuda o usuário a determinar a posição do sensor, facilitando a localização precisa.

Introdução

O instrumento de localização de falhas em cabos usa o método de sincronização acústica e magnética para determinar o ponto de falha do cabo de energia. O flashover eletrônico é gerado pelo gerador de descarga de impacto, captado e amplificado pela sonda correspondente, e a localização precisa do ponto de falha é determinada por julgamento auditivo e visual. É um dispositivo que completa o posicionamento preciso do ponto de falha do cabo dentro da faixa de medição aproximada e coleta a diferença de tempo acústica e magnética. Ele integra tecnologia de posicionamento, teste assistido por caminho e outras tecnologias, fornecendo múltiplos modos de teste e informações de prompt ricas e diversas para completar de forma eficiente e precisa a localização de falhas em cabos.

Este instrumento de ponto fixo é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados feitos de vários materiais com diferentes seções transversais e meios, bem como vazamento de alta resistência e flashover de alta resistência. Falha. Os parâmetros técnicos estão em conformidade com os "Requisitos anti-interferência GB/T 18268.1 para equipamentos de teste usados em locais industriais".

Está em conformidade com os requisitos padrão para fixação acústica e magnética na norma "DL/T 849.2-2019 Condições técnicas gerais para testadores especiais para equipamentos de energia Parte 2: Instrumento de localização de falhas em cabos".

Características

1. LCD de 5 polegadas sensível ao toque e de alto brilho garante visibilidade sob a luz solar.
2. Adota tecnologia de posicionamento síncrono acústico e magnético para calcular automaticamente a diferença de tempo acústica e magnética.
3. O valor de ganho e o valor de gatilho do sinal acústico e do sinal magnético podem ser ajustados manualmente para se adaptar a vários ambientes.
4. Possui tecnologia de redução de ruído de fundo e pode escolher entre vários métodos de filtragem.
5. Possui funções de redução de ruído de fundo BNR e redução de ruído de mudo.
6. Possui indicação de desvio de caminho.
7. Equipado com sensores de sinal de isolamento físico multicamadas, grau de impermeabilidade IP65.
8. Bateria de lítio de grande capacidade embutida, longo tempo de espera, equipada com carregador rápido.
9. Pequeno e leve, fácil de operar e interface homem-máquina simples.

Indicadores técnicos

Princípio de funcionamento

Este dispositivo usa o método de sincronização acústica e magnética para localizar falhas com precisão. É um método de posicionamento muito preciso e único. Seu princípio é baseado no método tradicional de determinação de ponto acústico e adiciona a detecção e aplicação de sinais eletromagnéticos.

Quando o gerador de alta tensão realiza descarga de impacto no cabo defeituoso, o som gerado pela descarga no ponto de falha é transmitido ao solo. O sinal sonoro é captado por uma sonda de alta sensibilidade. Após amplificação, um som de "pop" pode ser ouvido ao ouvir com fones de ouvido.

A sonda embutida na sonda recebe o sinal do campo magnético em tempo real, e usa o princípio de que a velocidade de propagação do campo magnético é muito maior que a velocidade de propagação do som para determinar a distância do ponto de falha detectando a diferença de tempo entre o sinal eletromagnético e o sinal sonoro. Continue movendo a posição do sensor para encontrar o ponto com a menor diferença de tempo acústico-magnético, então a localização exata do ponto de falha estará abaixo dele.

Instrumentos tradicionais de medição acústica de ponto legal geralmente usam apenas fones de ouvido para monitorar, ou são complementados pelo balanço do ponteiro do medidor para identificar o som de descarga no ponto de falha. Como o som de descarga desaparece em um instante e não é muito diferente do ruído ambiente, ele frequentemente traz grandes dificuldades para operadores que não são muito experientes. O método de sincronização acústica-magnética evita efetivamente os problemas acima do método tradicional de medição acústica.

Lista de embalagem

Introdução do painel de operação

1. Ajuste: Pressione o botão de ajuste para entrar na interface de ajuste e gire o botão de ajuste para definir os parâmetros de ajuste;
2. Fonte de alimentação: Liga e desliga a fonte de alimentação do sistema. Ao ligar o sistema, é necessário pressionar e segurar o botão de energia por 3 a 4 segundos até ouvir um "bip" longo, então você pode soltar o botão; ao desligar, é necessário pressionar e segurar o botão de energia por 3 a 4 segundos;
3. Display: Tela sensível ao toque de 5 polegadas.

1. Sensor: Porta de conexão do sensor da sonda;
2. Carregamento: Porta de conexão do carregador;
3. Entrada para fone de ouvido dedicada.

Introdução à interface e função

A interface de operação inclui uma área de exibição de forma de onda e uma área de ajuste de parâmetros. As funções de cada parte são introduzidas uma a uma de acordo com o logotipo na figura acima.

1. 1/2: Configuração de ganho de som/configuração de gatilho de som
2. 3/4: Configuração de ganho de campo magnético/configuração de gatilho de campo magnético
3. 5: Indicação da sonda
4. 6: Filtragem passa-tudo
5. Filtragem passa-baixa
6. Filtragem passa-alta
7. Filtragem passa-banda
8. 7. Configuração de mudo
9. 8. Configurações BNR
10. 9. Configuração de volume
11. 10. Exibição de energia
12. 11. Intensidade sonora: indicação de intensidade sonora e exibição numérica correspondente.
13. 12. Sinal eletromagnético: Inicialização concluída, você pode amostrar o logotipo (raio é amarelo); mudo ou logotipo do sensor de toque (raio é branco).
14. 13. Intensidade do campo magnético: indicação de intensidade do campo magnético e exibição numérica correspondente.
15. 14. Quatro conjuntos de exibição de dados de diferença de tempo acústico e magnético, mostrando a diferença de tempo acústico e magnético para referência do usuário para melhorar a precisão do ponto fixo.

Para localizar falhas de alta resistência e de cintilação, um gerador de surto é usado para aplicar periodicamente surtos de alta tensão no cabo defeituoso, produzindo um som de batida no ponto de falha e um forte campo magnético ao redor do cabo. Esses sinais acústicos e magnéticos são captados com a ajuda de sensores (microfones de solo sensíveis) e exibidos simultaneamente no receptor de localização na forma de um gráfico, e o sinal acústico pode ser ouvido através de fones de ouvido. Como os sinais acústicos e magnéticos são gerados no ponto de falha ao mesmo tempo, o ponto de falha exato pode ser localizado com precisão; o atraso de tempo entre eles é próximo de zero. O campo magnético também pode ajudar os usuários a determinar a localização do sensor, facilitando a localização precisa da falha.

Descrição

O gerador de pulsos de alta tensão está em total conformidade com DL/T846-2016 "Condições Técnicas Gerais para Equipamentos de Teste de Alta Tensão" e DL/T474-2017 "Diretrizes para a Implementação de Testes de Isolamento de Campo". É usado principalmente para descarga de impacto durante testes de falhas de cabos com níveis de tensão de 35kV e abaixo; também pode ser usado para testes de suportabilidade de tensão DC de outros equipamentos elétricos.

Este dispositivo integra fonte de alta tensão DC, capacitor de armazenamento de energia e gap de esfera de descarga em um só. Este equipamento substitui completamente o transformador de teste tradicional pesando centenas de quilos, caixa de operação e capacitor de armazenamento de energia de pulso (geralmente um conjunto de transformador de 5kVA pesa mais de 60 kg, e a caixa de controle mais de 30 kg, e capacitores de armazenamento de energia de pulso com mais de 20 kg).

A fonte de alimentação adota componentes eletrônicos especiais de alta tensão de alta precisão e alta estabilidade e tecnologia de alta tensão de alta frequência, o que torna toda a máquina simples em estrutura e ultra-leve em peso. O gerador de pulsos adota design e modo de operação humanizados, que são seguros e confiáveis. Ele realmente alcança o efeito de não ser danificado por impacto, e também pode funcionar normalmente quando a alta tensão está em curto-circuito com o terra. É atualmente o equipamento de alta tensão de impacto DC portátil mais leve e amigável. É um produto ideal para detecção de falhas em cabos de energia.

Parâmetros técnicos

Introdução do painel

1. Saída de alta tensão (DC): Ao testar a suportabilidade de tensão DC, conecte o cabo de saída de alta tensão.
2. Saída de alta tensão (EMP): Durante a descarga de impulso, conecte o cabo de saída de alta tensão.
3. Aterramento de segurança: A carcaça do instrumento é aterrada para evitar a eletrificação da carcaça do instrumento ou de pessoal.
4. Configuração de tempo: Define o intervalo de tempo de descarga.
5. Voltímetro: Indicação de tensão de saída de alta tensão, usada para exibir o valor da tensão em tempo real.
6. Soquete de alimentação: Fonte de alimentação de trabalho do instrumento, conexão AC 220V ± 10%/50Hz ± 1Hz.
7. Porta do fusível de segurança: A localização de instalação do fusível de segurança no sistema de alimentação AC 220V.
8. Interruptor de alimentação: A posição "I" indica a ligação da alimentação AC 220V para alimentar o sistema;
9. A engrenagem "0" significa desligar a alimentação AC 220V para alimentar o sistema.
10. Interruptor de proteção contra sobrecorrente: Pressionar o status indica que a função de proteção contra sobrecorrente foi iniciada; Quando ele salta, indica que o instrumento acionou a proteção contra sobrecorrente.
11. Botão Iniciar/luz indicadora de posição zero:
12. Quando a luz indicadora de posição zero está acesa (amarela), indica que está em estado de posição zero. Pressionar o botão Iniciar pode iniciar a saída de alta tensão;
13. Quando a luz indicadora de posição zero não está acesa, indica que não está em estado de posição zero. Após girar o botão de ajuste de tensão no sentido anti-horário para a posição zero, a luz indicadora de posição zero acende e, em seguida, pressionar o botão Iniciar pode iniciar a saída de alta tensão.
14. Botão Parar/luz indicadora de alta tensão: Quando o teste é concluído ou ocorre uma anormalidade, pressione este botão para interromper a saída de alta tensão. A luz indicadora de alta tensão acesa indica que a saída de alta tensão foi ativada; A luz indicadora de alta tensão apagada indica que a saída de alta tensão parou.
15. Botão de ajuste de tensão: usado para ajustar o tamanho da tensão; Ajuste a alta pressão de saída no sentido horário para aumentar de pequeno para grande, e no sentido anti-horário para diminuir de grande para pequeno.
16. Botão de descarga: No estado de parada de alta tensão, pressionar este botão pode descarregar manualmente a eletricidade armazenada internamente.
17. Amperímetro: indicação de corrente de medição de baixa tensão.

Lista de embalagem
