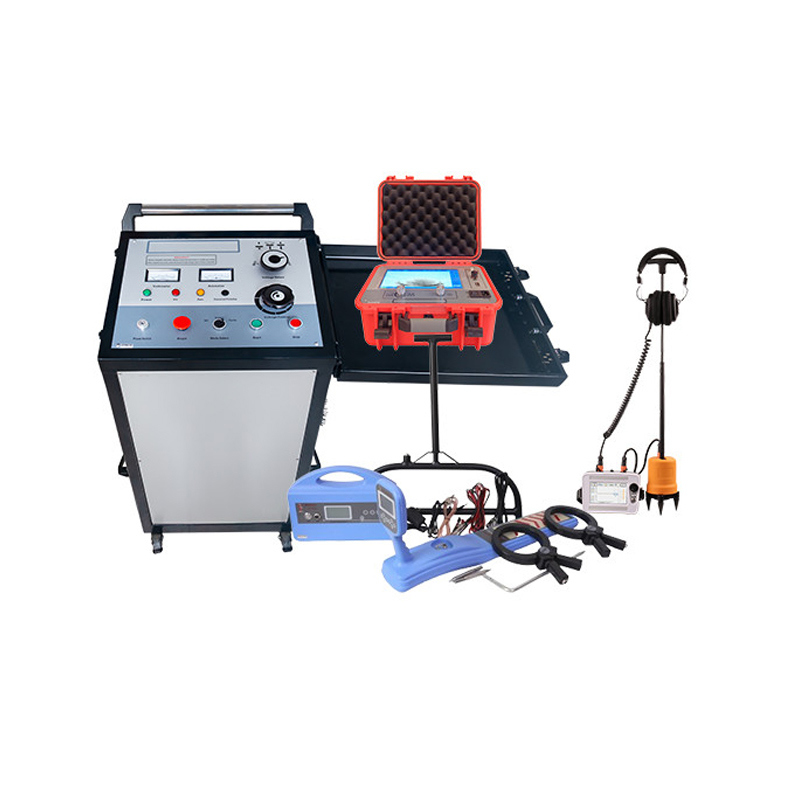

Sistema portátil de localização de falhas de cabos para falhas de isolamento de cabos subterrâneos

Name: Sistema portátil de localização de falhas de cabos para falhas de isolamento de cabos subterrâneos
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: 502A+503C+535-4TS+507
Price: 15500.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an, Shaanxi, China
Marca:	XZH TEST
Certificação:	ISO,CE
Número do modelo:	502A+503C+535-4TS+507

Informações detalhadas

Lugar de origem:

Xi'an, Shaanxi, China

Marca:

XZH TEST

Certificação:

ISO,CE

Número do modelo:

502A+503C+535-4TS+507

Destacar:

High Light

Destacar:

Localizador de falhas de cabo portátil

Teste de isolamento de cabos subterrâneos

Sistema de detecção de falhas no cabo

Trading Information

Quantidade de ordem mínima:

1 unidade

Detalhes da embalagem:

Caixa de Madeira

Tempo de entrega:

8-10 dias

Termos de pagamento:

T/t

Habilidade da fonte:

1000 conjuntos/ano

Descrição do produto

XZH TEST Sistema de localização de falhas de cabos portáteis

Sistema de detecção de falhas preciso para falhas no isolamento principal dos cabos subterrâneos

Funcionalidade do sistema

Utiliza DC ou pulso de alta tensão para fazer pontos de falha do cabo flash sobre e descarregar
Emprega o princípio da reflexão de ondas de viagem para medição aproximada de falhas de cabo
Utiliza método de sincronização acústico-magnética para medição precisa de falhas de isolamento

Gerador de sobretensão de alta tensão XHHV535-4T

Modo de saída	DC, Single, Ciclo
Voltagem de saída	0-8kV/0-16kV/0-32kV, três voltagens comutáveis
Capacitor incorporado	64μF/16μF/4μF
Energia de descarga	2048J
Potência de impacto	2000VA
Frequência de pulso	Impacto automático durante cerca de 6 segundos, impacto manual durante qualquer tempo de controlo
Características de segurança	Protecção contra arranque zero, descarga automática, protecção contra sobrevoltagem/corrente/calor (classificação IP54)
Dimensões	534L × 444W × 805H mm
Peso	De peso não superior a 120 kg

Localizador de falhas do cabo TDR XHGG502A

Métodos de ensaio	Pulso de baixa tensão, corrente de impulso, tensão de impulso, pulso múltiplo de ARC
Taxa de amostragem	1MHz 400MHz
Área de medição	≥ 120 km
Resolução mínima	0.07m
Erro de medição	≤±(0,5%×L+1m), L é o comprimento do cabo
Condições de funcionamento	-25°C+65°C, 85% de humidade, pressão 750±30mmHg

Pinpointer de falha do cabo XHDD503C

Modos de ponto fixo	Padrão, melhorado, redução de ruído, personalizado (ms, forma de onda)
Precisão de posicionamento	0.1m tanto para o ponto fixo como para o caminho
Exibição	TFT de 5 polegadas (800×480 cores reais)
Ganho	120 dB (ajuste automático/manual)
Horário de trabalho	Mais de 8 horas com baterias de lítio 4*18650
Peso	Hospedeiro 0,6 kg; Sensor 1,4 kg

Cabos de ensaio

Nota:Os cabos especiais de alta tensão necessários devido à operação de 35 kV - mantenham-se longe do local durante a operação.

Cabo de saída de alta tensão:2Núcleo de.5 mm2 (vermelho), classificação de 50 kV DC, blindado, diâmetro exterior de 14 mm, comprimento de 10 m com grande bobina
Cabo de terra:Terrenamento de 3 colunas (16 mm2 de núcleo principal, 2,5 mm2 de galho), com comprimento de 10 m e pequena bobina

Sistema em funcionamento
