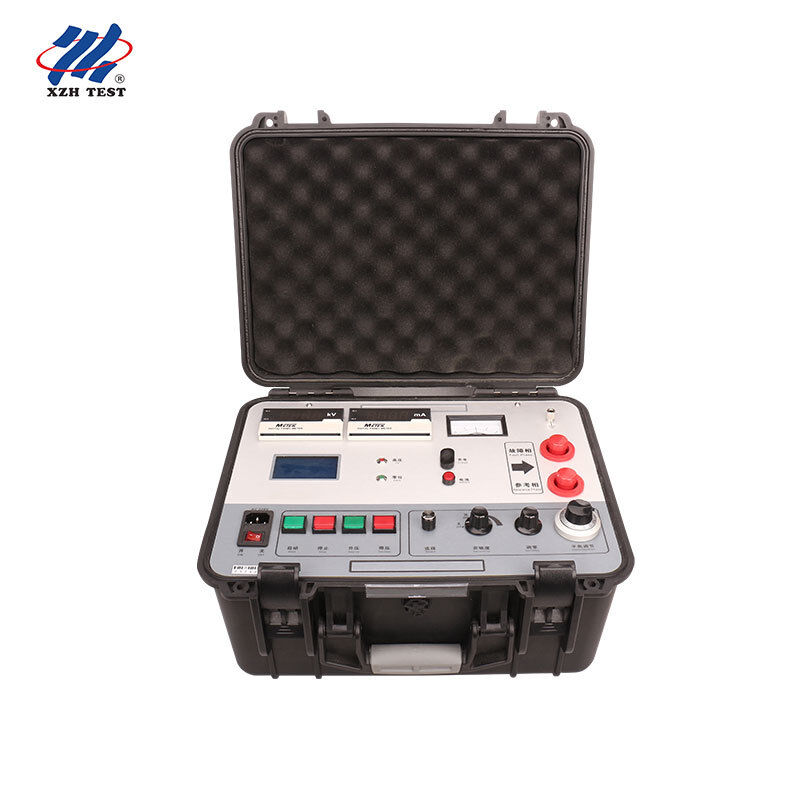

Localizador de falhas de bainha de cabo XHHG521A 7500V Método de ponte de alta tensão para detecção de ponto de avaria

Name: Localizador de falhas de bainha de cabo XHHG521A 7500V Método de ponte de alta tensão para detecção de ponto de avaria
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE ISO
Número do modelo:	XHHG521A

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE ISO

Número do modelo:

XHHG521A

Nome do produto:

Pre-localizador de falha da bainha do cabo

tensão da Nenhum-carga:

≥ 7500V

Corrente de curto-circuito:

≥ 40 mA

Fonte de alimentação funcionando:

CA 220V±10% 50Hz±1Hz

Destacar:

High Light

Destacar:

Detecção de Ponte de Alta Tensão 7500V

Localizador Preciso de Ponto de Ruptura de Cabo

Teste de Falha de Flashover de Ponte MURRAY

Trading Information

Quantidade de ordem mínima:

1 unidade

Preço:

Negociável

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

5-8 dias úteis

Termos de pagamento:

T/T

Habilidade da fonte:

2000 unidades por ano

Descrição do produto

Visão Geral do Produto

O Localizador de Falhas na Capa de Cabo XHHG521A é um instrumento de diagnóstico de precisão projetado com base no princípio da ponte MURRAY, especificamente desenvolvido para localizar pontos de ruptura em vários cabos de energia e identificar pontos de defeito com valores de baixa resistência de isolamento que ainda não se romperam completamente.

O sistema integra um regulador de tensão elétrica com um transformador tipo R para formar uma fonte de corrente constante de alta tensão, com controle de tensão por botão. Com uma tensão em vazio de 7500V e corrente de curto-circuito de 100mA, emprega um amplificador de alta sensibilidade e um galvanômetro para indicação de equilíbrio. A ponte balanceada é formada com um potenciômetro proporcional, inteiramente posicionado em alto potencial. A medição é realizada através de um cabo de borracha de alta tensão especialmente projetado de dois condutores, utilizando o método de resistência de quatro terminais para eliminar erros de resistência dos cabos. Todo o painel opera em baixo potencial para segurança do operador. A operação com um toque permite a entrada do comprimento do cabo com cálculo automático da distância da falha. A fonte de alta tensão e a ponte são integradas em uma caixa protetora portátil, oferecendo capacidade de alta tensão com peso leve, operação intuitiva e segurança aprimorada.

Especificações Principais

Número do Modelo

XHHG521A

Nome da Marca

XZH TEST

Tensão em Vazio

≥7500V

Corrente de Curto-Circuito

≥100mA (5~40mA recomendado para balanceamento)

Precisão de Posicionamento

±(0,2%·L±1) m

Fonte de Alimentação

AC 220V (±10%), 50Hz; Bateria interna de 8,4V

Modo de Teste

Teste Salvo

Região de Teste

Cabo de Formação

Peso

25 kg

Certificação

CE, ISO

Origem

China, Xi'an

Embalagem

Caixa de Madeira

Características do Produto

A tensão de saída é totalmente ajustável para acomodar vários cenários de teste de cabos
Oferece alta precisão e estabilidade de medição com circuito de balanceamento de ponte avançado
Emprega um amplificador de alta sensibilidade e um galvanômetro para indicação precisa de equilíbrio
Proteção zero integrada garante a segurança do operador e do equipamento durante a operação de alta tensão
Detecção automática de ponto de falha com capacidade de teste manual retida para aplicações especializadas
O método de balanceamento de ponte elimina zonas cegas em comparação com técnicas de reflexão de onda, tornando-o ideal para cabos curtos e determinação de pontos de ruptura próximos à extremidade

Parâmetros Técnicos

Parâmetro	Especificação
Tensão em Vazio	≥7500V
Corrente de Curto-Circuito	≥100mA (5~40mA recomendado para balanceamento)
Precisão de Posicionamento	±(0,2%·L±1) m
Peso	25 kg
Fonte de Alimentação	AC 220V (±10%), 50Hz±1Hz; Bateria interna de 8,4V

Aplicações Primárias: O método de ponte de alta tensão XHHG521A é particularmente eficaz para: (1) localizar pontos de ruptura de alta resistência em cabos instalados, especialmente falhas lineares de alta resistência em juntas intermediárias de cabos que resistem à queima para baixa resistência; (2) detectar pontos de ruptura do tipo flashover onde a fonte de corrente constante sustenta o arco para fluxo de corrente de ponte estável; (3) identificar defeitos que ainda não se romperam completamente, mas exibem valores de baixa resistência de isolamento detectados por testes de megôhmetro.

Cenários de Aplicação

Perguntas Frequentes

P1: Que tipos de falhas de cabo o XHHG521A pode detectar?

O XHHG521A foi projetado para detectar pontos de ruptura de alta resistência, rupturas do tipo flashover e defeitos de isolamento com baixos valores de resistência em vários cabos de energia. É particularmente eficaz para falhas lineares de alta resistência em juntas intermediárias de cabos que são difíceis de queimar para baixa resistência, bem como defeitos identificados por testes de megômetro que ainda não se romperam completamente sob tensão operacional.

P2: Como funciona o método da ponte MURRAY para localização de falhas em cabos?

O método da ponte MURRAY forma um circuito de ponte balanceado com um potenciômetro proporcional posicionado em alto potencial. Um cabo de referência conhecido e o cabo defeituoso são conectados como braços da ponte. O sistema aplica corrente constante de alta tensão e mede o ponto de equilíbrio através de um galvanômetro de alta sensibilidade. A distância da falha é calculada a partir da razão da ponte e do comprimento total do cabo, com cálculo automático através de operação com um toque.

P3: Qual é a precisão de posicionamento deste localizador de falhas na capa de cabo?

O XHHG521A atinge uma precisão de posicionamento de ±(0,2%·L±1) metros, onde L representa o comprimento total do cabo. Isso significa que para um cabo de 1000 metros, a precisão da localização da falha é de aproximadamente ±3 metros, fornecendo precisão suficiente para operações eficientes de escavação e reparo.

P4: O XHHG521A pode testar falhas de alta resistência de forma eficaz?

Sim. O XHHG521A foi projetado especificamente para falhas de alta resistência. Sua tensão em vazio de 7500V e capacidade de corrente de curto-circuito de 100mA permitem manter uma corrente estável através de pontos de falha de alta resistência. Para rupturas do tipo flashover, a fonte de corrente constante sustenta o arco, garantindo sensibilidade suficiente da ponte para localização precisa da falha, mesmo em condições desafiadoras.

P5: O XHHG521A é adequado para uso em campo e teste de cabos subterrâneos?

Absolutamente. A fonte de alta tensão e a ponte são integradas em uma caixa protetora portátil pesando 25 kg, tornando-a adequada para implantação em campo. Opera com energia AC 220V padrão com uma bateria de backup interna de 8,4V. O dispositivo é ideal para testar cabos após a instalação, incluindo cabos de energia subterrâneos, e suporta modos de teste automático e manual para operação flexível em campo.

P6: Quais são as vantagens do método de ponte sobre os métodos de reflexão de onda?

O método de balanceamento de ponte oferece uma vantagem crítica: não possui zona cega. Ao contrário dos métodos de reflexão de onda que têm dificuldades com cabos curtos e falhas próximas às extremidades dos cabos, o método de ponte mantém precisão total, independentemente da distância da falha. Isso o torna a solução preferida para localizar pontos de ruptura em segmentos curtos de cabos e falhas que ocorrem perto dos terminais do cabo.

P7: Qual é a quantidade mínima de pedido e o prazo de entrega?

A quantidade mínima de pedido é de 1 unidade. O prazo de entrega padrão é de 5 a 8 dias úteis. Cada unidade é embalada em uma caixa de madeira resistente para transporte internacional seguro. A capacidade de produção anual é de 2.000 unidades, com pagamento via T/T.

Sobre a XZH TEST

A XZH TEST é um fabricante profissional especializado em soluções de detecção e diagnóstico de falhas em cabos para concessionárias de energia, empreiteiros elétricos e clientes industriais em todo o mundo. Com tecnologias avançadas, incluindo análise de ponte MURRAY, TDR, testes de pulso de alta tensão e sistemas inteligentes de localização de falhas, a XZH TEST fornece equipamentos confiáveis que ajudam os engenheiros a localizar falhas em cabos mais rapidamente e a melhorar a confiabilidade da rede elétrica.

Entre em contato conosco hoje mesmo para uma solução personalizada, adaptada às suas necessidades de manutenção de cabos.
