Descrição do Produto
Localizador de pinpoint de falha de cabo digital XHDD503B é um localizador de pinpoint síncrono acústico-magnético, que é usado em conjunto com um gerador de sinal de alta tensão.
É um dispositivo portátil e inteligente de localização precisa de falhas em cabos de energia. Ele integra outras tecnologias, oferece uma variedade de modos de teste e informações de prompt ricas e variadas, e completa a localização de falhas de cabos de forma eficiente, precisa e agradável. É uma ferramenta essencial para reparos de emergência de falhas em cabos de energia.
Indicadores técnicos
1. Função de pinpoint de sincronização acústica e magnética
(1) Canal de som
a) Largura de banda
| Todos passam |
100Hz~1 500Hz |
| Filtro passa-baixa |
100Hz~400Hz |
| Filtro passa-alta |
1 50Hz~1 500Hz |
| Filtro passa-faixa |
200Hz~600Hz |
| Ganho máximo do sinal |
>=100dB |
| Precisão do pinpoint |
0,1m |
| Bateria |
Bateria de íon de lítio embutida, tensão 8,4V, capacidade 2,4Ah |
| Tempo de uso |
Tempo de uso contínuo > 8 horas |
| Carregador |
Entrada AC220V±10%, 50Hz; saída nominal 8,4V, 1A |
| Tempo de carregamento |
<6 horas. |
| Modo de exibição |
LCD colorido de 5 polegadas, resolução 854*480, com função touch. |
| Temperatura ambiente |
-10℃－55℃, umidade 5-90%RH, altitude<4500m. |
2. Modo de redução de ruído de fundo de sincronização acústica e magnética (BNR).
3. Indicação em gráfico de barras da intensidade do sinal sonoro, limiar de disparo de som ajustável
4. Indicação em gráfico de barras da intensidade do sinal eletromagnético, limiar de disparo de campo magnético ajustável, com função de prompt de disparo de campo magnético.
5. Modo de posicionamento por diferença de tempo acústico-magnético: exibição de forma de onda, a diferença de tempo acústico-magnético máxima é de 80ms, que pode ser calculada automaticamente e analisada manualmente; tem a capacidade de registrar a última diferença de tempo acústico-magnético.
Propósito Instrumento de pinpoint síncrono acústico-magnético, usado em conjunto com geradores de sinal de alta tensão, é um dispositivo portátil e inteligente de posicionamento preciso de falhas em cabos de energia.
Ele integra tecnologia de posicionamento por diferença de tempo acústico-magnético, tecnologia de redução de ruído, teste auxiliar de caminho e outras tecnologias. O modo de teste e as informações de prompt ricas e variadas podem completar a localização de falhas de cabos de forma eficiente, precisa e agradável, o que é uma ferramenta essencial para reparos de emergência de falhas em cabos de energia.

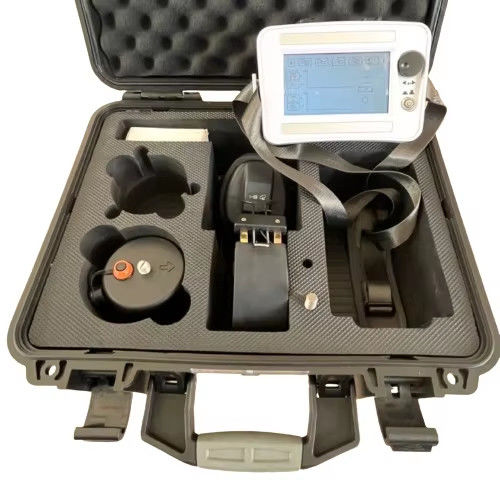

Embalado com estojo protetor de PVC portátil, bonito, fácil de transportar, leve,o nível de proteção não é inferior a IP54.
1. Usando a tecnologia de posicionamento síncrono acústico-magnético para calcular automaticamente a diferença de tempo acústico-magnético e reduzir a dependência da monitorização sonora.
2. A tecnologia de redução de ruído de fundo pode efetivamente filtrar o ruído de interferência ambiental e destacar o som de descarga no local da falha.
3. Combinando o método de medição acústica tradicional e o método acústico-magnético avançado, o operador pode escolher livremente de acordo com os hábitos de uso.
4. O valor de ganho e o valor de disparo do sinal acústico e do sinal magnético podem ser ajustados manualmente, o que é mais conveniente para o pinpoint.
5. Os parâmetros são ajustáveis, selecione os parâmetros de filtro apropriados para suprimir o ruído ambiental.
6. LCD de 5 polegadas com destaque sensível ao toque, garante visibilidade sob a luz solar.
7. Alimentado por bateria de íon de lítio de alta capacidade embutida com carregador rápido.
8. Pequeno e portátil, leve.
Existem áreas de exibição para ondas acústicas e ondas magnéticas na tela, e a diferença de tempo entre as duas é exibida à direita. O método de sincronização acústico-magnética é usado para medir com precisão os pontos de falha do cabo, tornando a detecção mais fácil e rápida.
