Descrição do produto

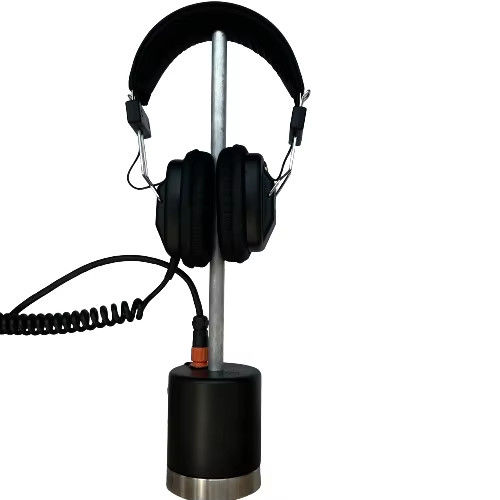

XHDD503B localizador de pontos de falha do cabo digitalÉ um localizador de ponto sincrono acústico-magnético, utilizado em conjunto com um gerador de sinal de alta tensão.
Trata-se de um dispositivo portátil e inteligente de localização precisa de falhas no cabo de alimentação, que integra outras tecnologias, fornece uma variedade de modos de ensaio e informações rápidas ricas e variadas,e completa a localização da falha do cabo de forma eficienteÉ uma ferramenta essencial para a reparação de emergência de falhas nos cabos de alimentação.
Indicadores técnicos
1Função de sincronização acústica e magnética
(1) Canal de som
a) Largura de banda
| Todos passam. |
100 Hz a 1 500 Hz |
| Passagem baixa |
100 Hz a 400 Hz |
| Passagem alta |
1 50 Hz ~ 1 500 Hz |
| Passagem de banda |
200 Hz a 600 Hz |
| Ganho máximo de sinal |
>= 100 dB |
| Precisão de ponto fixo |
0.1m |
| Bateria |
Bateria de iões de lítio integrada, tensão 8,4V, capacidade 2,4Ah |
| Tempo de utilização |
Tempo de utilização contínua > 8 horas |
| Carregador |
Entrada AC220V±10%, 50Hz; saída nominal 8,4V, 1A |
| Tempo de carga |
< 6 horas. |
| Modo de exibição |
LCD a cores de 5 polegadas, resolução 854*480, com função de toque. |
| Temperatura ambiente |
-10°C-55°C, umidade 5-90%RH, altitude <4500m. |
2. Modo de redução de ruído de fundo de sincronização acústica e magnética (BNR).
3Gráfico de barras indicação da intensidade do sinal sonoro, limiar de disparo sonoro ajustável
4Indicação gráfica de barras da intensidade do sinal eletromagnético, limiar de disparo do campo magnético ajustável, com função de disparo do campo magnético.
5. Método de posicionamento de diferença de tempo acústico-magnético: exibição da forma de onda, a diferença de tempo acústico-magnético máxima é de 80 ms, que pode ser calculada automaticamente e analisada manualmente;Tem a capacidade de registar a última diferença de tempo acústico-magnético.
ObjetivoO instrumento de apontamento síncrono acústico-magnético, utilizado em conjunto com geradores de sinal de alta tensão, é um dispositivo de posicionamento preciso de falha de cabo de alimentação portátil e inteligente.
Integra a tecnologia de posicionamento por diferença de tempo acústico-magnética, a tecnologia de redução de ruído, os testes auxiliares de trajetória e outras tecnologias.O modo de teste e informações rápidas ricas e variadas podem completar a localização de falha do cabo de forma eficiente, de forma precisa e agradável, que é uma ferramenta essencial para a reparação de emergência de falhas nos cabos de alimentação.
Embalado com uma caixa protetora de PVC portátil, bonito, fácil de transportar, leve,O nível de proteção não é inferior a IP54.
1.Utilizando a tecnologia de posicionamento síncrono acústico-magnético para calcular automaticamente a diferença de tempo acústico-magnético e reduzir a dependência da monitorização do som.
2A tecnologia de redução de ruído de fundo pode filtrar eficazmente o ruído de interferência ambiental e realçar o som da descarga no local da falha.
3Combinando o método de medição acústico tradicional e o método acústico-magnético avançado, o operador pode escolher livremente de acordo com os hábitos de utilização.
4O valor de ganho e o valor de disparo do sinal acústico e do sinal magnético podem ser ajustados manualmente, o que é mais conveniente para ponto fixo.
5Os parâmetros são ajustáveis, selecione os parâmetros de filtro apropriados para suprimir o ruído ambiental.
6.5 polegadas de LCD de toque, para garantir visibilidade à luz do sol.
7Alimentado por uma bateria de iões de lítio de alta capacidade com carregador rápido.
8Pequeno e portátil, leve.
Existem áreas de exibição para ondas acústicas e ondas magnéticas na tela, e a diferença de tempo entre os dois é exibida à direita.O método de sincronização acústica-magnética é usado para medir com precisão os pontos de falha do cabo, tornando a detecção mais fácil e mais rápida.
